Helios VARW 355/4 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 3470m3/h, 370W

Der Helios VARW 355/4 TK Radax Hochdruck-Rohrventilator ist ein leistungsstarker, direkt angetriebener Ventilator mit zylindrischer Rohrhülse und beidseitigen Flanschen. Er ist für Anwendungen konzipiert, die eine hohe Druckerhöhung erfordern, wie beispielsweise in der Lüftungstechnik für gewerbliche oder industrielle Rohrsysteme. Mit einem Volumenstrom von 3470 m³/h und einer aufgenommenen Leistung von 0,37 kW bietet dieses einphasige Gerät eine effiziente Luftförderung.

Wie ist der Ventilator konstruiert?

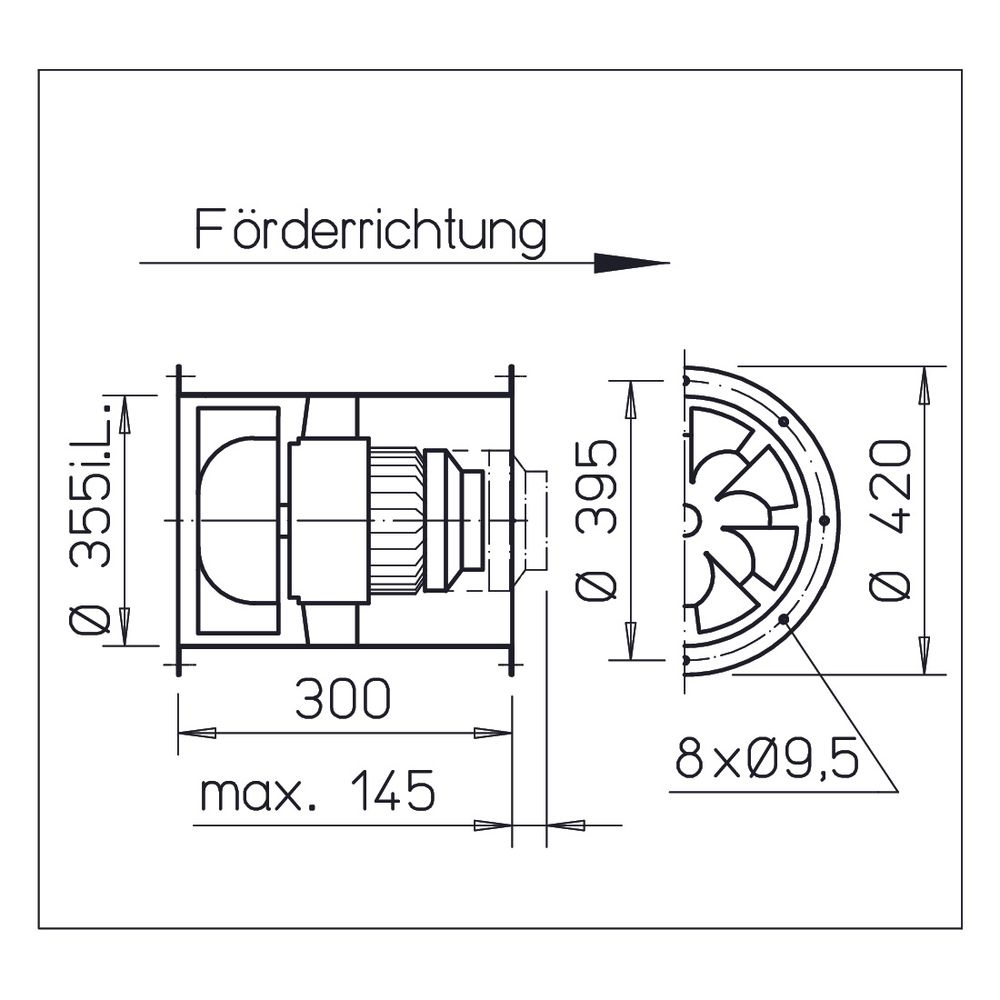

Der VARW 355/4 TK verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die mit beidseitigen Flanschen ausgestattet ist. Das Lochbild der Flansche entspricht der DIN 24155. Ein eingebautes Nachleitrad optimiert den Luftstrom. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln aus Thermoplast gefertigt und bietet eine Auswuchtgüte von G 6.3 nach VDI 2060 und DIN ISO 1940, was einen ruhigen und vibrationsarmen Betrieb sicherstellt.

Welche Motor- und Antriebstechnik wird verwendet?

Der Ventilator ist mit einem wartungsfreien, einphasigen Wechselstrom-Kondensator-Motor in geschlossener Bauweise ausgestattet. Zum Schutz vor Überhitzung sind Thermokontakte in die Wicklung integriert. Die Drehzahlsteuerung erfolgt durch Spannungsreduzierung, was eine flexible Anpassung der Leistung ermöglicht. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und einem leisen Betrieb bei. Der Ventilator ist nicht reversierbar.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der VARW 355/4 TK erreicht einen Volumenstrom von 3470 m³/h bei 0 Pa und eine maximale Druckerhöhung von 190 Pa. Die Fördermitteltemperatur kann bis zu 40 °C betragen, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl liegt bei 1380 1/min. Die Schalleistung beträgt 80 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 3470 m³/h
• Max. Druckerhöhung: 190 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1380 1/min
• Aufgenommene Leistung: 0,37 kW
• Schalleistung: 80 dB(A)
• Spannung: 230 Volt
• Frequenz: 50 Hz
• Schutzart: IP 54
• Isolierklasse: B

Der Helios VARW 355/4 TK Radax Hochdruck-Rohrventilator bietet eine robuste und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Seine Konstruktion aus verzinktem Stahlblech und das halbaxiale Laufrad sichern eine zuverlässige Funktion. Mit einem Volumenstrom von 3470 m³/h und einer aufgenommenen Leistung von 0,37 kW ist er für den Dauerbetrieb in gewerblichen und industriellen Umgebungen ausgelegt und ermöglicht eine flexible Drehzahlsteuerung.
