Helios VDD 710/6 T120 Vertikal-Dachventilator 3-PH 400V, 6-polig, bis 120 Grad Fördermitteltemperatur, 23755m3/h, 4,27kW

Der Helios VDD 710/6 T120 Vertikal-Dachventilator ist ein leistungsstarker und robuster Dachlüfter, der speziell für den vertikalen Ausblas konzipiert wurde. Dieses Modell von Helios Ventilatoren zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus. Der Ventilator ist für Fördermitteltemperaturen von bis zu 120 Grad C ausgelegt und wird mit einer 3-phasigen 400 Volt Stromversorgung betrieben.

Wie ist der VDD 710/6 T120 konstruiert?

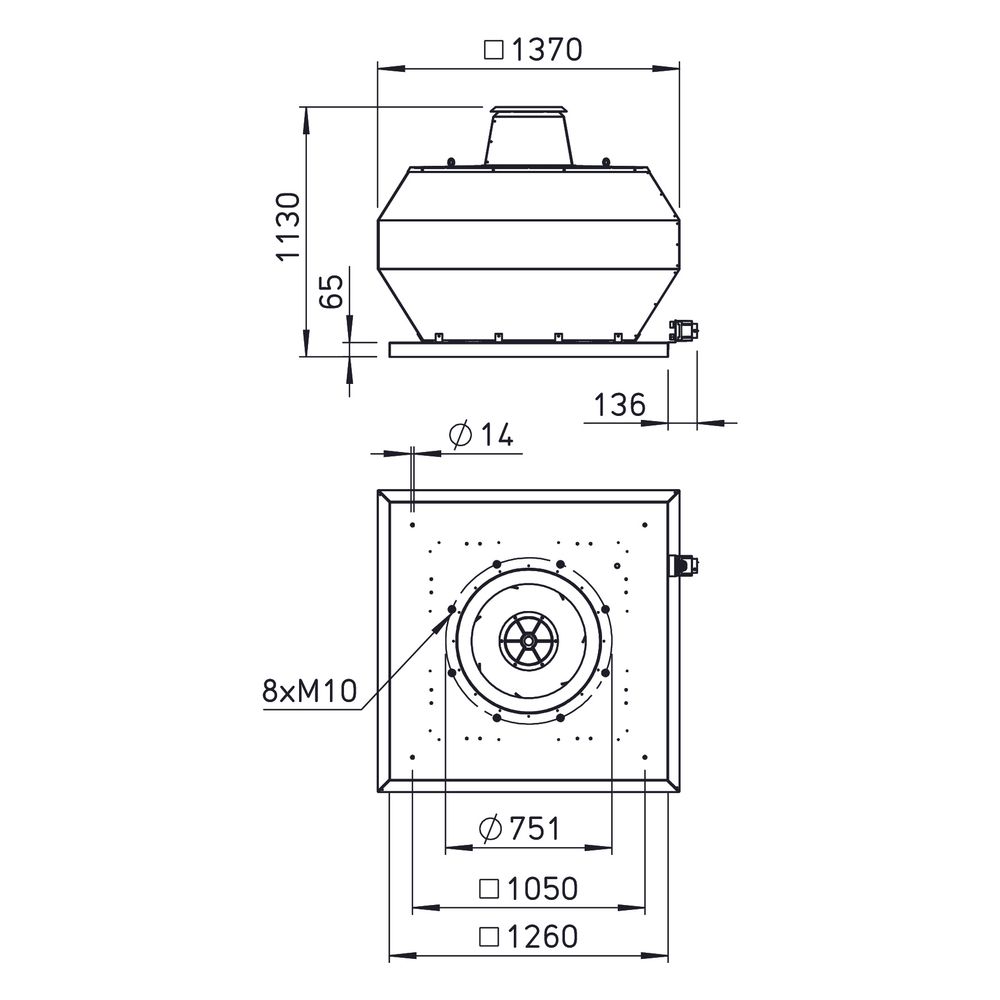

Der VDD 710/6 T120 verfügt über ein seewasserbeständiges Aluminiumgehäuse, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse ausgestattet. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör versehen, deren Lochbild der DIN 24155, Blatt 3 entspricht. Ein Schutzgitter an der Ausblasseite ist serienmäßig vorhanden und erfüllt die Anforderungen der DIN EN ISO 13857. Die einfache Positionierung des Ventilators wird durch einen serienmäßigen Krankhaken ermöglicht, der ab Baugröße 450 standardmäßig vorhanden ist.

Welche Eigenschaften bietet das Laufrad und der Motor?

Das Hochleistungs-Radial-Laufrad des Helios VDD 710/6 T120 ist mit rückwärts gekrümmten Schaufeln aus Aluminium ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet. Der drehzahlsteuerbare IEC-Normmotor ist eigenbelüftet und in geschlossener Bauart mit der Schutzart IP 55 ausgeführt. Eine Kugellagerung und Feuchteschutzisolation stellen einen wartungs- und funkstörungsfreien Betrieb sicher. Der elektrische Anschluss erfolgt über einen außenliegenden Revisionsschalter mit der Schutzart IP 65.

Welche Leistungsdaten zeichnen den Ventilator aus?

Der Helios VDD 710/6 T120 erreicht einen Volumenstrom von 23755 m³/h bei 0 Pa und eine maximale Druckerhöhung von 880 Pa. Die maximale Fördermitteltemperatur beträgt 120 Grad C. Mit einer aufgenommenen Leistung von 4,270 kW und einer Nenndrehzahl von 985 1/min bietet der Ventilator eine effiziente Leistung. Die Schalleistung an der Ausblasseite liegt bei 86 dB(A), der Schalldruck in 4 m Entfernung bei 69 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 23755 m³/h
• Max. Druckerhöhung: 880 Pa
• Max. Fördermitteltemperatur: 120 Grad C
• Nenndrehzahl: 985 1/min
• Aufgenommene Leistung: 4,270 kW
• Gewicht: 185 kg
• Schalleistung: 86 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55
• Frequenz: 50 Hz

Der Helios VDD 710/6 T120 Vertikal-Dachventilator ist eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben. Seine robuste Bauweise aus seewasserbeständigem Aluminium und verzinktem Stahl, kombiniert mit einem effizienten Radiallaufrad, ermöglicht den Einsatz bei Fördermitteltemperaturen bis zu 120 Grad C. Mit einem beeindruckenden Volumenstrom von 23755 m³/h und einer Leistung von 4,270 kW stellt dieser Ventilator eine leistungsstarke und langlebige Komponente für die Dachlüftung dar.
