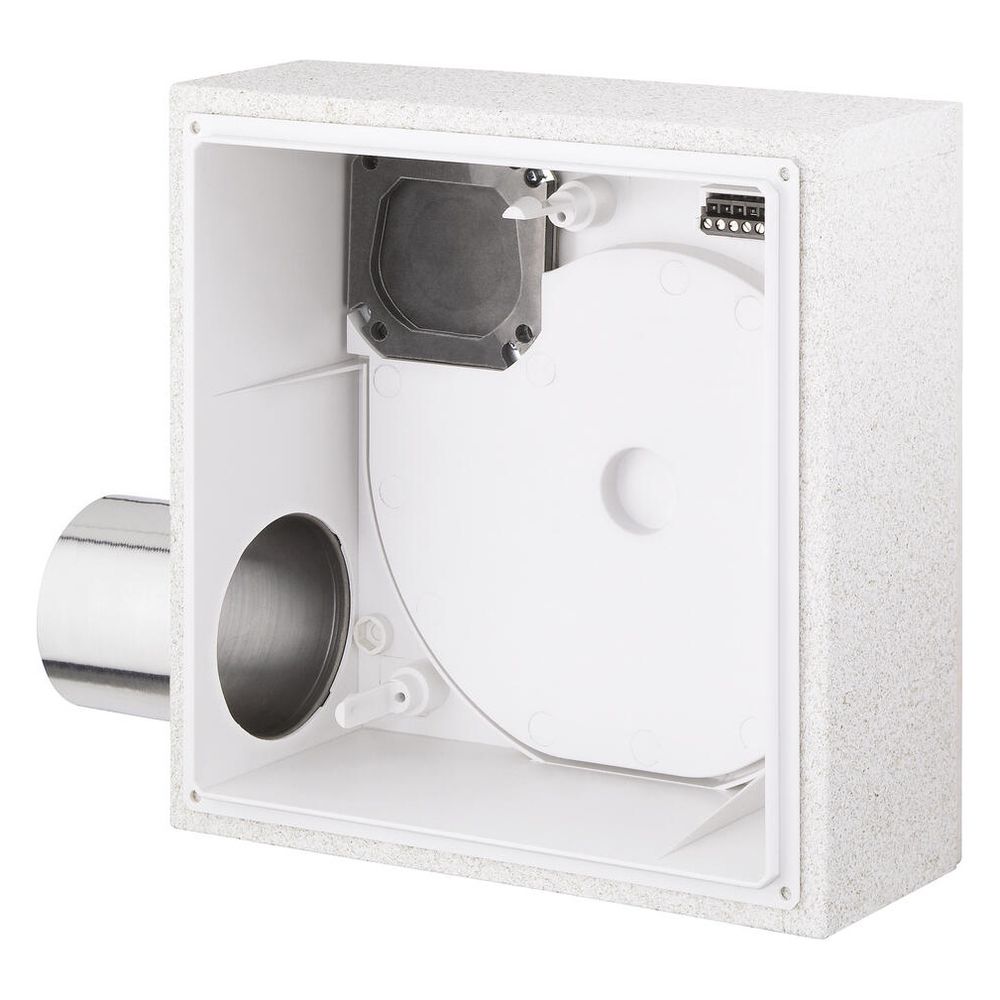

Helios ELS-GUBRZL UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90, Zweitraumanschluss links, Ausblas rückseitig
Das Helios ELS-GUBRZL UP-Gehäuse ist ein Unterputzgehäuse mit integrierter Brandschutzabsperrklappe und -ummantelung der Klassifikation K90. Es verfügt über einen Zweitraumanschluss auf der linken Seite und einen rückseitigen Ausblasstutzen. Dieses Gehäuse ist speziell für den Einbau in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzanforderungen konzipiert und eignet sich ideal für die Zweiraumlüftung von Bad und WC.
Welche Brandschutzmerkmale zeichnen das Gehäuse aus?
Das Helios ELS-GUBRZL UP-Gehäuse ist mit einer wartungsfreien Brandschutz-Absperrvorrichtung ausgestattet, die der Klassifikation K90 gemäß DIN 18017 entspricht. Eine Brandschutz-Ummantelung sorgt für zusätzliche Sicherheit. Die integrierte Rückschlagklappe, gefertigt aus rostfreiem Edelstahl, ist luftdicht und wartungsfrei. Sie erfüllt die Anforderungen einer Kaltrauch-Absperrklappe und verriegelt zuverlässig bei Auslösung durch Schmelzlot, um die Ausbreitung von Feuer und Rauch zu verhindern.
Welche Installationsmöglichkeiten und Flexibilität bietet das Unterputzgehäuse?
Das Unterputzgehäuse ist in einer Flachbauweise ausgeführt und ermöglicht eine flexible Montage. Es kann um jeweils 90 Grad gedreht werden, wodurch der Einbau in jeder gewünschten Lage in Wand, Decke oder K90-qualifizierten Lüftungsschächten möglich ist. Der elektrische Anschluss gestaltet sich komfortabel durch eine entnehmbare Steckverbindung, was die Installation vereinfacht. Das Gehäuse ist für den Anschluss von einem oder zwei Gehäusen pro Etage in Gebäuden mit bis zu 20 Vollgeschossen geeignet.
Für welche Einsatzbereiche ist das UP-Gehäuse geeignet?
Das Helios ELS-GUBRZL ist ideal für die Zweiraumlüftung von Bad und WC konzipiert. Es kann in Wände, Decken und K90 qualifizierte Lüftungsschächte eingebaut werden. Der Anschluss von ein oder zwei Gehäusen pro Etage ist möglich, was den Einsatz in Gebäuden mit bis zu 20 Vollgeschossen erlaubt. Empfohlen wird der Einsatz von Ventilatoren mit einer Leistung von etwa 100 m³/h.
Technische Daten
- Brandschutzklassifikation: K90
- Ausblasstutzen: Metall, DN 80 mm, rückseitig
- Maße (B x H x T): 262 x 262 x 164 mm
- Stutzentiefe: 69 mm
- Rückluftsperrklappe: Metall, luftdicht, aus rostfreiem Edelstahl
- Montage: Unterputz, drehbar um 90 Grad
- Anschluss: Zweitraumanschluss links
- Empfohlene Ventilatorleistung: 100 m³/h
- DIBt-Zulassung: Z-51.1-193
Das Helios ELS-GUBRZL UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90 bietet eine sichere und flexible Lösung für die Zweiraumlüftung in Gebäuden mit hohen Anforderungen an den Brandschutz. Mit seiner robusten Konstruktion, der wartungsfreien Rückluftsperrklappe und der einfachen Montage ist es besonders für den Einsatz in Bad und WC geeignet. Die kompakten Maße von 262 x 262 x 164 mm und die Zulassung für bis zu 20 Vollgeschosse machen es zu einer zuverlässigen Komponente für moderne Lüftungssysteme.
Lieferumfang
- 1x Helios ELS-GUBRZL UP-Gehäuse
- 1x Putzdeckel
Technische Daten
| Hersteller-Warengruppe | ELS-Geräte |
| Hersteller-Produktgruppe | Zubehör für ELS |
| Hersteller | Helios |
| Artikelnummer | HELIOS-08116 |
| EAN-13 | 4010184081166 |
| Gewicht | 2,33 kg |
| WEEE-Nr. | 31687255 |
