Helios ELS-GU Unterputzgehäuse universal ohne Brandschutz

Das Helios ELS-GU Unterputzgehäuse universal ohne Brandschutz ist eine vielseitige und platzsparende Lösung für die effiziente Lüftung von Toiletten, Bädern und Wohnungsküchen. Es ist speziell für den Einsatz mit bedarfsgesteuerten Einzellüftungsgeräten konzipiert und entspricht der DIN 18017 T.3. Das Gehäuse in Flachbauweise ermöglicht eine flexible Installation in Installationsschächten, Vorwandsystemen, Wänden oder Decken.

Welche Merkmale zeichnen das ELS-GU Unterputzgehäuse aus?

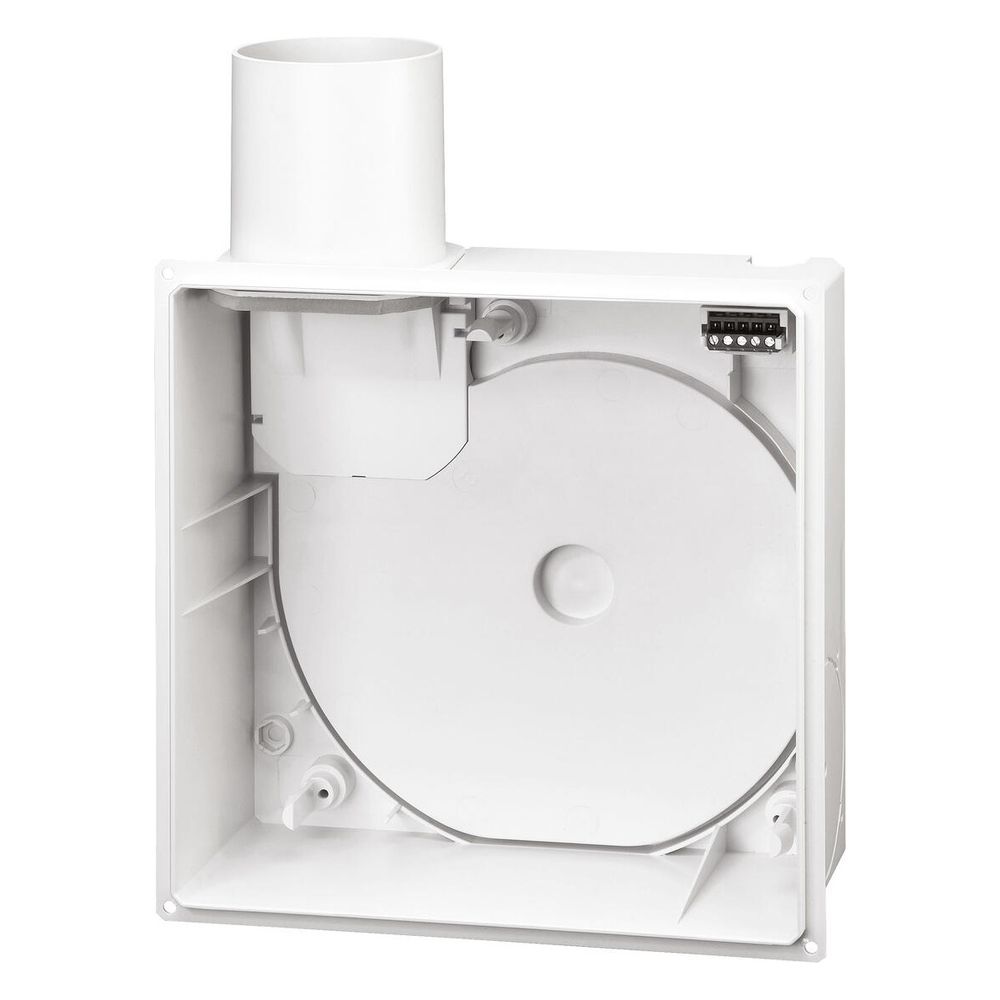

Das Unterputzgehäuse ist in einer robusten Flachbauweise aus schlagfestem Kunststoff in Alpinweiß gefertigt und dient zur Aufnahme eines ELS-Ventilatoreinsatzes. Es verfügt über eine integrierte, wartungsfreie Rückluftsperrklappe, die den Rückstrom von Luft verhindert. Für eine einfache und sichere Montage sind rückseitige Befestigungs-Nuten zur Aufnahme einer Montagehalterung vorhanden. Der Elektro-Anschluss erfolgt komfortabel über eine entnehmbare Steckverbindung, was die Installation und Wartung erleichtert. Das Material entspricht der Brandklasse B2.

Welche flexiblen Anschlussmöglichkeiten bietet das Gehäuse?

Das ELS-GU Unterputzgehäuse besitzt einen Ausblasstutzen mit DN 80 mm, der flexibel nach oben, links, rechts oder rückseitig positioniert werden kann. Für die Zweitraumlüftung oder die Anbindung eines WC-Beckens über ein Spülrohr sind seitlich links, rechts oder unten Anschlüsse für DN 50/40/30 vorgesehen. Diese Flexibilität ermöglicht den Anschluss von einem oder zwei Geräten an eine gemeinsame Hauptleitung, auch in Gebäuden mit bis zu 20 Geschossen.

Wie ist der Brandschutz geregelt und wo kann das Gehäuse eingesetzt werden?

Das Gehäuse selbst ist ohne integrierten Brandschutz ausgeführt. Die Erfüllung der Brandschutzanforderungen erfolgt in Kombination mit dem Brandschutz-Deckenschott ELS-D, das in der Hauptleitung installiert wird. Das ELS-GU ist für die Lüftung von Bad oder WC konzipiert und kann mit einem Zubehör-Set auch für die Zweitraumlüftung von Bad und WC verwendet werden. Eine allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193 liegt vor.

Technische Daten

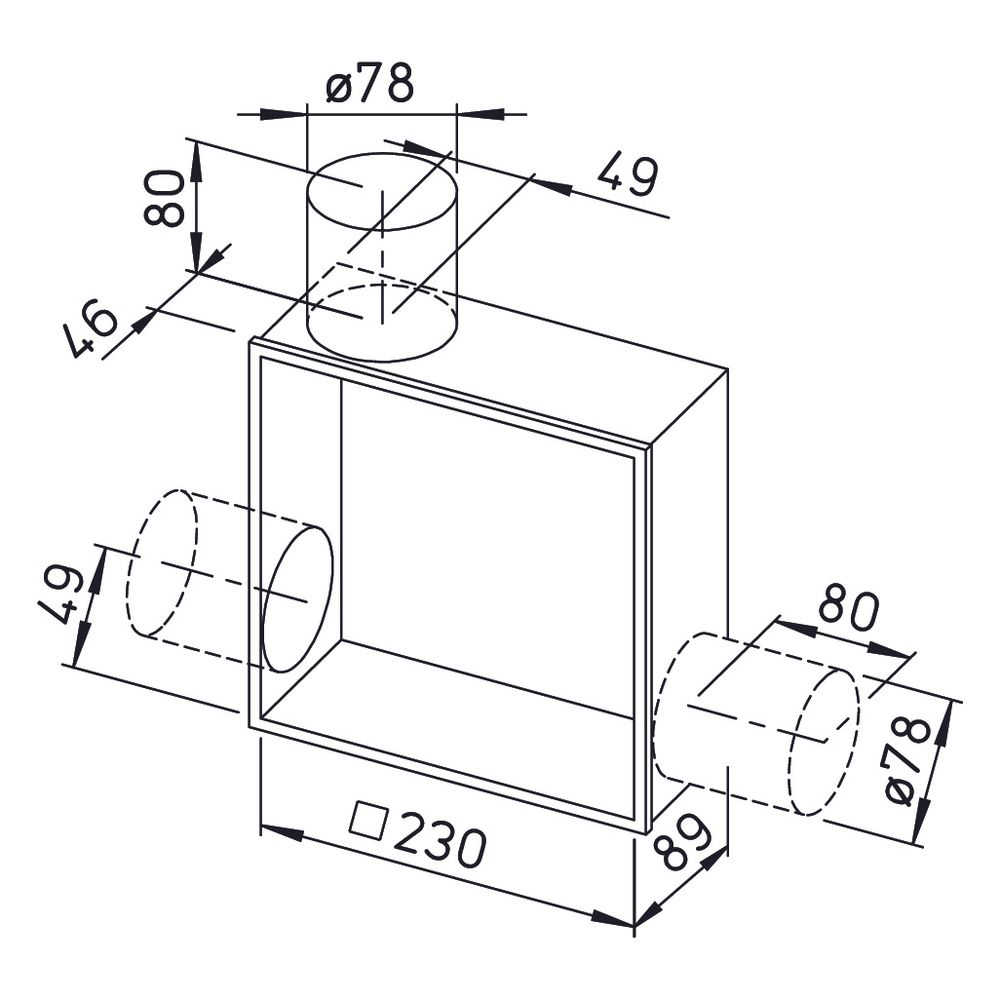

• Maße (B x H x T): 230 x 230 x 89 mm
• Ausblasstutzen: DN 80 mm
• Anschluss Zweitraumlüftung: DN 50/40/30
• Material: Schlagfester Kunststoff
• Farbe: Alpinweiß
• Brandklasse: B2
• Zulassung: DIBt-Zulassung Nr. Z-51.1-193
• Norm: DIN 18017 T.3
• Montage: Unterputz in Wand, Decke, Schacht

Das Helios ELS-GU Unterputzgehäuse bietet eine flexible und zuverlässige Basis für bedarfsgesteuerte Einzellüftungsgeräte in Bädern, WCs und Wohnungsküchen. Mit seinen kompakten Maßen von 230 x 230 x 89 mm und der robusten Bauweise aus schlagfestem Kunststoff ermöglicht es eine vielseitige Installation. Die Möglichkeit zur Zweitraumlüftung und die DIBt-Zulassung unterstreichen die Anpassungsfähigkeit dieses Gehäuses für moderne Lüftungssysteme.

Lieferumfang

• 1x Helios ELS-GU Unterputzgehäuse universal ohne Brandschutz
• 1x Putzdeckel für die Rohbauphase
