Helios RR 250 A Radial-Rohrventilator, 1-PH 230V zweistufig, DN 250, 886m3/h, 115/83W

Der Helios RR 250 A Radial-Rohrventilator ist ein zweistufiges Gerät, das für die direkte Montage in Rohrsystemen konzipiert wurde. Er ist für den Betrieb mit 230 Volt ausgelegt und fördert Luftvolumen von bis zu 886 m³/h bei einer Leistung von 0,115/0,083 kW (115/83 Watt). Dieser Ventilator eignet sich zur Förderung mittlerer und kleiner Luftvolumen gegen hohe Widerstände.

Welche Konstruktionsmerkmale zeichnen den RR 250 A aus?

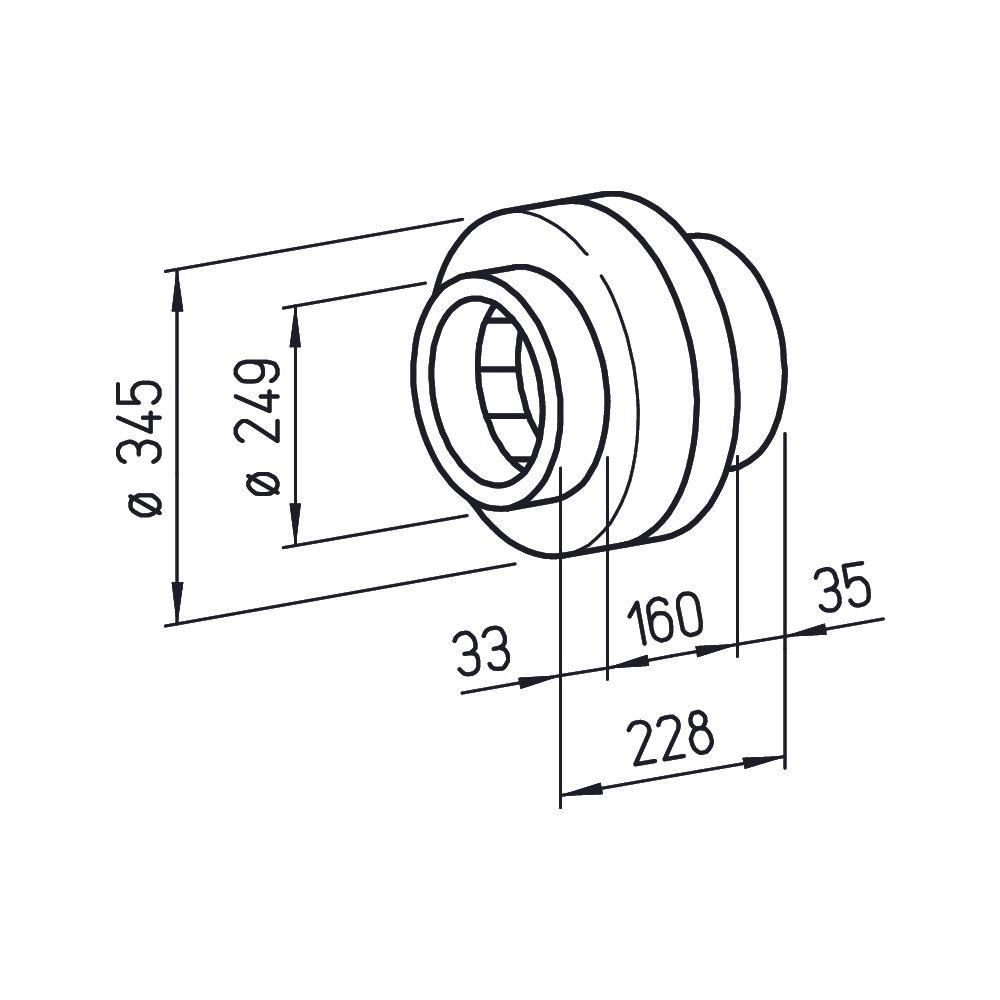

Das Gehäuse des Radial-Rohrventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen versehen, die auf Normrohre abgestimmt sind. Ein Radial-Laufrad mit rückwärts gekrümmten Schaufeln ist direkt auf den Motor gepresst und als Einheit dynamisch ausgewuchtet. Diese Bauweise ermöglicht einen hohen Wirkungsgrad und einen wartungsfreien sowie geräuscharmen Betrieb.

Wie ist der Motor des RR 250 A aufgebaut und welche Regelungsoptionen gibt es?

Der Ventilator ist mit einem Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener Bauweise ausgestattet. Dieser Motor verfügt über eingebaute Thermokontakte und gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Die Leistungsregelung kann mittels eines elektronischen Stellers oder eines Stufentrafos erfolgen. Ein Zweistufenbetrieb ist zudem mit dem Zubehör Type DS 2/2 (Art.Nr.: 1267) möglich.

Welche Leistungsdaten bietet der Radial-Rohrventilator?

Der RR 250 A erreicht bei einem Druck von 0 Pa einen Volumenstrom von 886 m³/h und eine maximale Druckerhöhung von 390 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur liegt bei 60 °C. Die Drehzahl variiert zwischen 2580 und 1910 1/min, bei einer aufgenommenen Leistung von 0,115/0,083 kW (115/83 Watt). Das Gewicht des Geräts beträgt 4,6 kg und die Schalleistung liegt bei 74 dB(A).

Welche elektrischen Spezifikationen und Schutzarten sind vorhanden?

Der Ventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 0,5/0,38 Ampere. Eine Isolierklasse F und die Schutzart IP 44 stellen eine sichere und zuverlässige Nutzung sicher.

Technische Daten

• Volumenstrom bei 0 Pa: 886 m³/h
• Max. Druckerhöhung: 390 Pa
• Aufgenommene Leistung: 0,115/0,083 kW
• Drehzahl: 2580/1910 1/min
• Schalleistung: 74 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,5/0,38 Amp
• Schutzart: IP 44
• Gewicht: 4,6 kg

Der Helios RR 250 A Radial-Rohrventilator stellt eine effiziente und zuverlässige Lösung für Lüftungsaufgaben in Rohrsystemen dar. Mit seiner zweistufigen Betriebsweise, einem Volumenstrom von 886 m³/h und einer Leistung von 0,115/0,083 kW ist er für vielfältige Anwendungen geeignet. Die robuste Bauweise aus verzinktem Stahlblech und der wartungsfreie Außenläufer-Motor tragen zu einem langlebigen und geräuscharmen Betrieb bei.
