Beschreibung

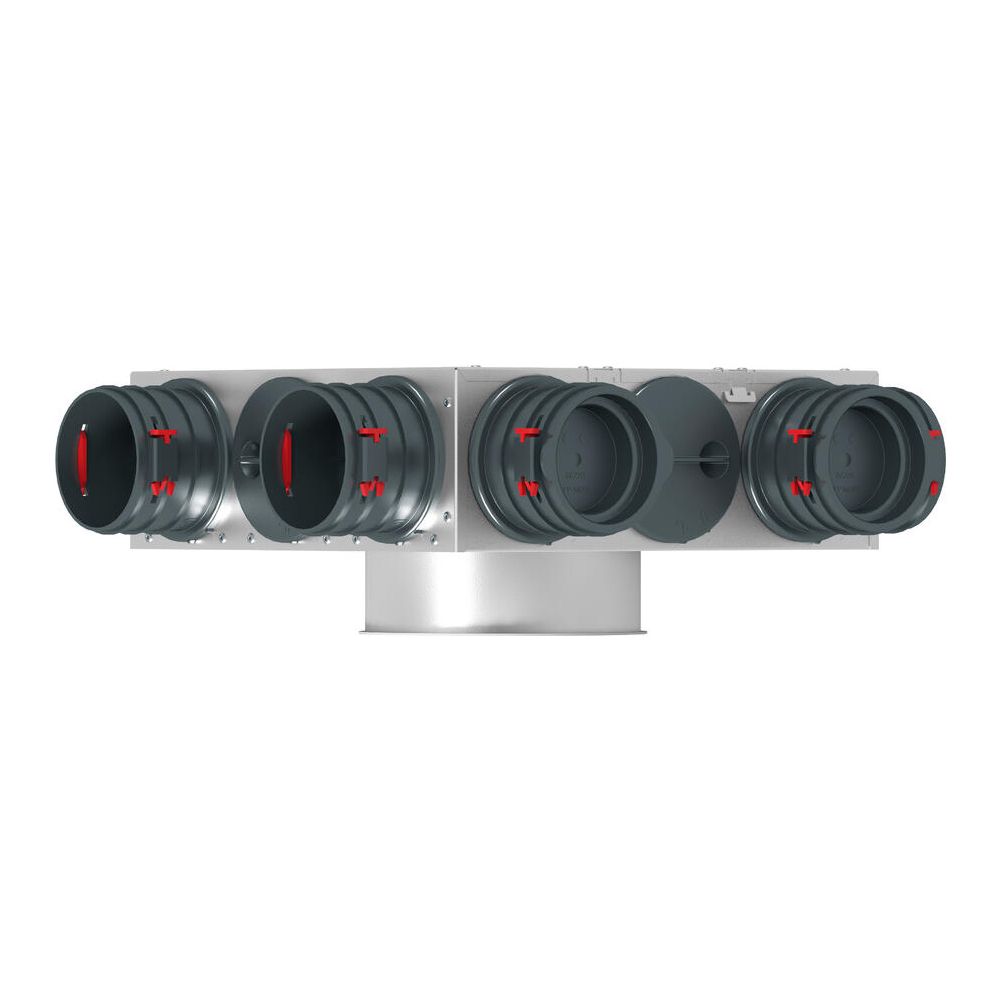

Helios FRS-VE 9-75/160 FlexPipe Verteilelement 9 Einzelstutzen, rund DN 75, Anschluss DN 160
Das Helios FRS-VE 9-75/160 FlexPipe Verteilelement ist speziell für den Einbau in Betondecken konzipiert und ermöglicht den Anschluss von bis zu neun Lüftungsrohren des Typs FRS-R 75. Dieses Verteilelement ist eine zentrale Komponente in kontrollierten Wohnraumlüftungssystemen (KWL) und zeichnet sich durch ein stabiles Metallgehäuse mit großer Revisionsöffnung sowie neun Einzelstutzen mit einem Durchmesser von 75 mm und einem Hauptanschluss von DN 160 aus.
Welche Konstruktionsmerkmale bietet das FlexPipe Verteilelement?
Das FRS-VE 9-75/160 von Helios verfügt über ein robustes Gehäuse aus verzinktem Stahlblech, das korrosionsfest ist und eine lange Lebensdauer sicherstellt. Eine großzügige Revisionsöffnung erleichtert Wartungs- und Inspektionsarbeiten. Das Verteilelement bietet insgesamt zwölf Anschlussmöglichkeiten, von denen bis zu neun für die Lüftungsrohre FRS-R 75 mittels beiliegender Bajonett-Einzelstutzen genutzt werden können.
Für welche Anwendungen ist das Verteilelement geeignet und welche Maße hat es?

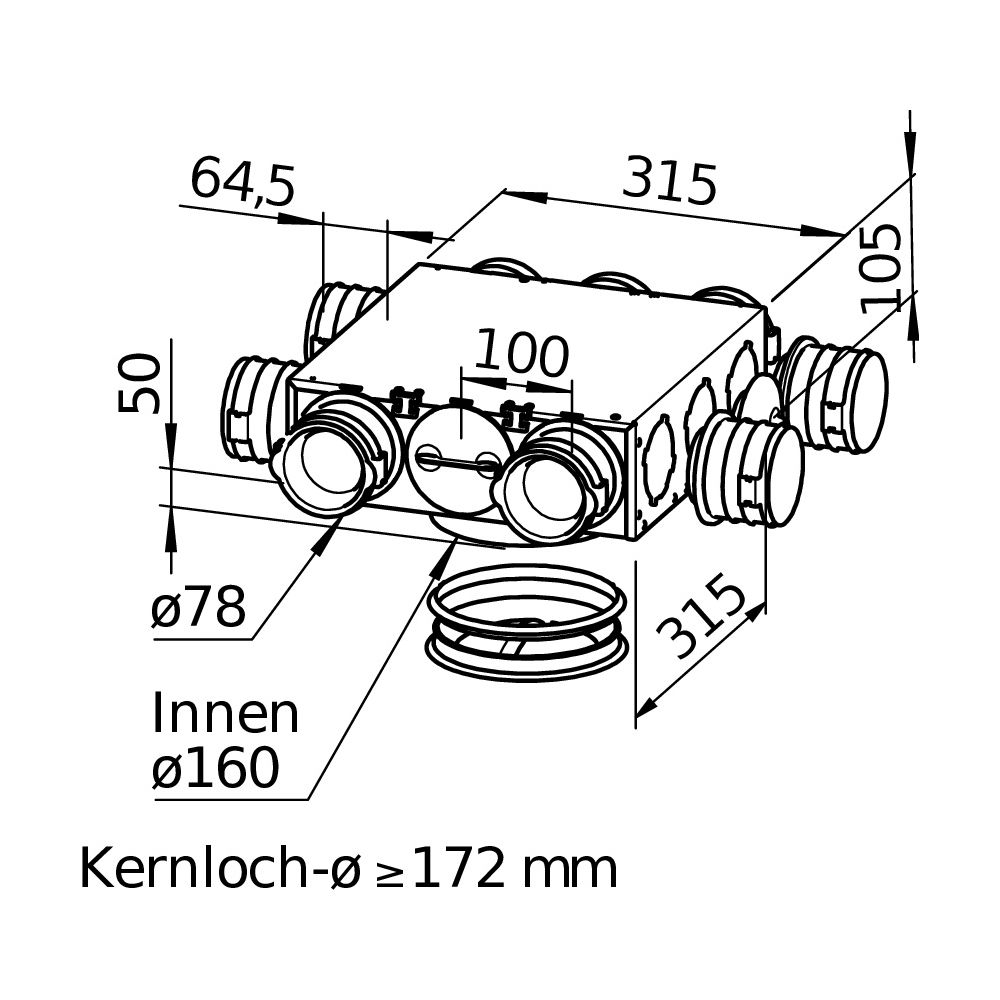

Mit seinen kompakten Maßen von 105 mm Höhe, 315 mm Breite und 315 mm Tiefe lässt sich das Verteilelement platzsparend in Betondecken integrieren. Es ist ideal für den Einsatz in KWL-Systemen, wo eine effiziente Verteilung der Luftströme über mehrere Einzelrohre erforderlich ist. Die Montage in Neubauten oder bei Sanierungen wird durch die durchdachte Konstruktion vereinfacht.
Technische Daten
- Anzahl Einzelstutzen: 9
- Durchmesser Einzelstutzen: 75 mm
- Anschluss Hauptleitung: DN 160
- Material Gehäuse: Verzinktes Stahlblech
- Maße (H x B x T): 105 x 315 x 315 mm
Das Helios FRS-VE 9-75/160 FlexPipe Verteilelement bietet eine robuste und flexible Lösung für die Luftverteilung in Betondecken. Mit seinem korrosionsfesten Gehäuse aus verzinktem Stahlblech und den Anschlussmöglichkeiten für bis zu neun Lüftungsrohre FRS-R 75 mit 75 mm Durchmesser sowie einem Hauptanschluss von DN 160, ist es eine essentielle Komponente für effiziente KWL-Systeme und unterstützt eine ordentliche Installation.
Lieferumfang
- 1x Helios FRS-VE 9-75/160 FlexPipe Verteilelement
- 9x FRS-ES 75 Einzelstutzen, rund, 75 mm
- 3x FRS-VDB Bajonett-Verschlussdeckel
- 18x FRS-FK Rohrfixierklammern
- 2x FRS-VDS 75 Stutzen-Verschlussdeckel mit Dichtung
- 1x FRS-VD 160 Bautenschutzdeckel DN160
Technische Daten
| Hersteller-Warengruppe | KWL und Zubehör |
| Hersteller-Produktgruppe | KWL-Peripherie |
| Hersteller | Helios |
| Artikelnummer | HELIOS-40162 |
| EAN-13 | 4010184401629 |
| Gewicht | 3 kg |
| WEEE-Nr. | 31687255 |
