Helios HSD 315/4/2 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar, Y/YY, 4190m3/h, 106/558W, mit Gitter

Der Helios HSD 315/4/2 Axial-Hochleistungsventilator ist ein direkt angetriebener 3-Phasen-Ventilator mit polumschaltbarem Motor. Er bietet eine hohe Förderleistung von 4190 m³/h bei 0 Pa und eine maximale Druckerhöhung von 250 Pa. Die robuste Bauweise mit verzinkter Stahlblech-Rohrhülse und Kunststoff-Schutzgitter macht ihn ideal für industrielle und gewerbliche Lüftungsanlagen, die eine effiziente und zuverlässige Luftförderung erfordern.

Wie ist der Helios HSD 315/4/2 konstruiert?

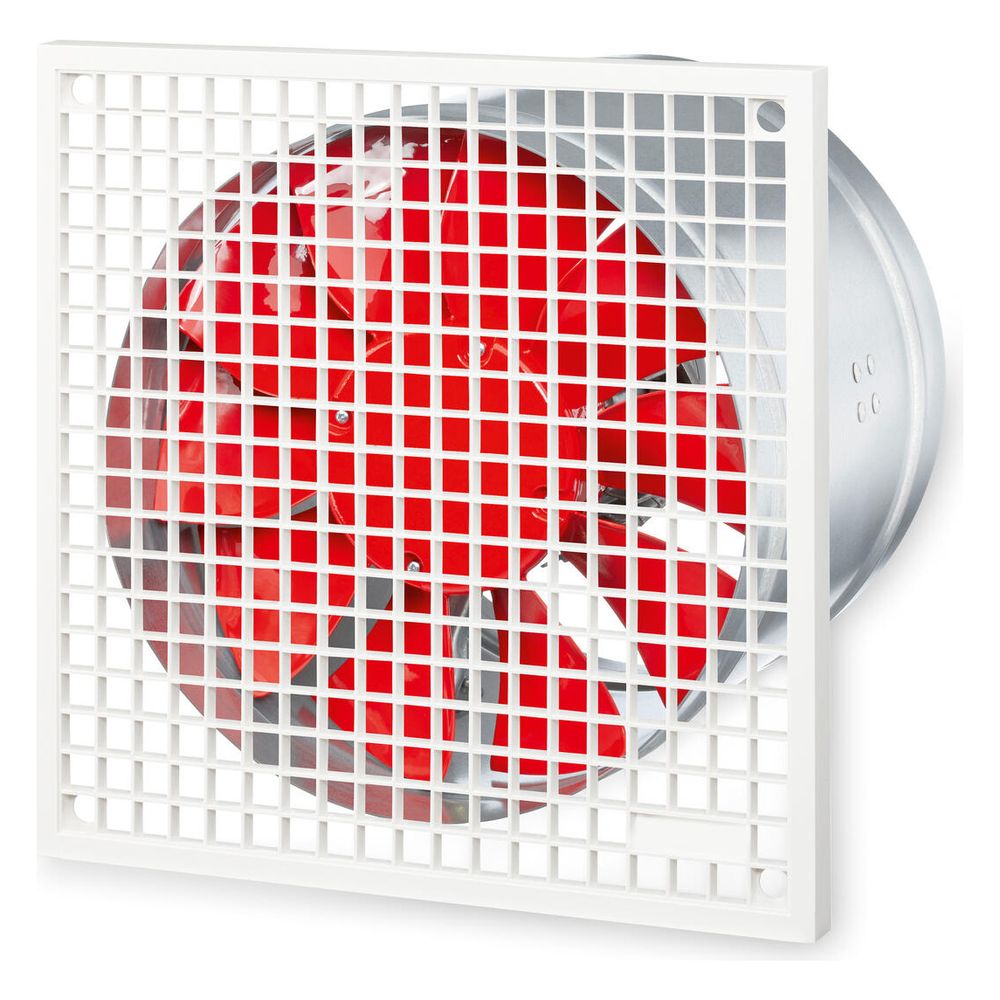

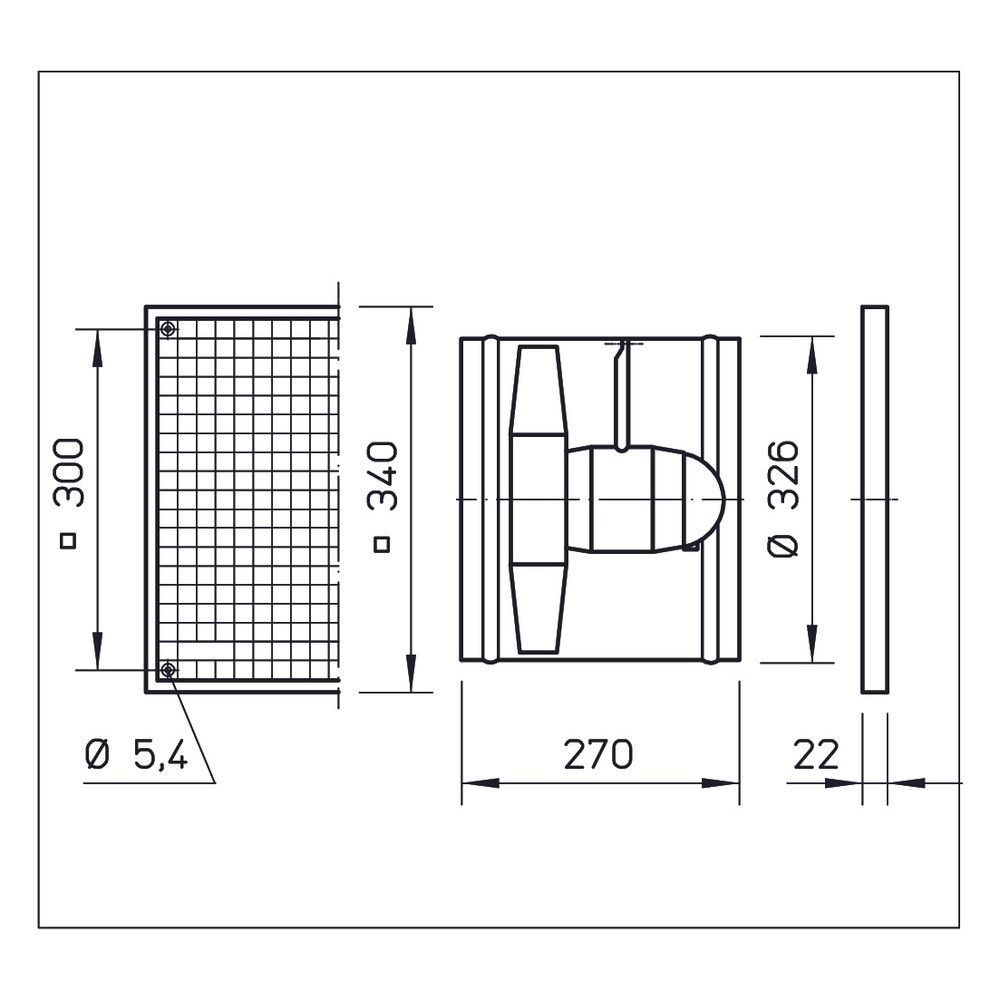

Der Ventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit glatten Enden. Diese ist mit zwei umlaufenden Versteifungssicken verstärkt und einem Schutzgitter aus Kunststoff versehen. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet, was zu einem hohen Wirkungsgrad und einem geringen Betriebsgeräusch beiträgt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Im Helios HSD 315/4/2 ist ein polumschaltbarer Drehstrom-Kurzschlussläufer-Motor mit Dahlanderwicklung verbaut. Dieser Motor ist in geschlossener Bauweise ausgeführt, wartungsfrei und mit gedichteten, geräuscharmen Kugellagern ausgestattet, die eine Langzeitschmierung aufweisen. Die elektrische Versorgung erfolgt über 400 Volt bei einer Frequenz von 50 Hz. Der Motor ermöglicht zwei Drehzahlen von 1445 und 2845 1/min.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Axial-Hochleistungsventilator erreicht einen Volumenstrom von 4190 m³/h bei 0 Pa und eine maximale Druckerhöhung von 250 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ und die maximale Fördermitteltemperatur liegt bei 50 °C. Die aufgenommene Leistung beträgt 0,106 kW bei niedriger und 0,558 kW bei hoher Drehzahl. Die Stromaufnahme liegt bei 0,45 A beziehungsweise 1,32 A. Mit einer Schutzart von IP 55 und Isolierklasse B ist ein sicherer Betrieb unter anspruchsvollen Bedingungen ermöglicht.

Wie sind die Geräuschemissionen des Ventilators?

Die Schalleistung des Ventilators beträgt 84 dB(A). Das Schalleistungsspektrum zeigt bei 250 Hz einen Wert von 67 dB(A), bei 500 Hz 79 dB(A), bei 1000 Hz 78 dB(A), bei 2000 Hz und 4000 Hz jeweils 75 dB(A) und bei 8000 Hz 70 dB(A). Diese detaillierten Angaben sind wichtig für die Planung in lärmsensiblen Umgebungen.

Technische Daten

• Volumenstrom bei 0 Pa: 4190 m³/h
• Max. Druckerhöhung: 250 Pa
• Drehzahl: 1445/2845 1/min
• Aufgenommene Leistung: 0,106/0,558 kW
• Stromaufnahme: 0,45/1,32 Amp
• Gewicht: 10 kg
• Schalleistung: 84 dB(A)
• Spannung: 400/400 Volt
• Schutzart: IP 55
• Isolierklasse: B

Der Helios HSD 315/4/2 Axial-Hochleistungsventilator bietet eine leistungsstarke und flexible Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner polumschaltbaren Motortechnik, einer Förderleistung von 4190 m³/h und einer robusten Bauweise ist er für vielfältige Anwendungen geeignet, bei denen eine zuverlässige Luftförderung und ein vibrationsarmer Betrieb mit einer Schutzart von IP 55 erforderlich sind.
