Helios HQD 450/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar, Y/YY, 5810m3/h, 91/404W, 400V

Der Helios HQD 450/8/4 Axial-Hochleistungsventilator ist ein leistungsstarker und polumschaltbarer Drehstromventilator, der für anspruchsvolle Lüftungsaufgaben konzipiert wurde. Mit einem Volumenstrom von 5810 m³/h bei 0 Pa und einer Spannung von 400 Volt eignet sich dieses Modell ideal für industrielle und gewerbliche Anwendungen, die eine effiziente und zuverlässige Luftbewegung erfordern.

Welche Konstruktionsmerkmale zeichnen den HQD 450/8/4 aus?

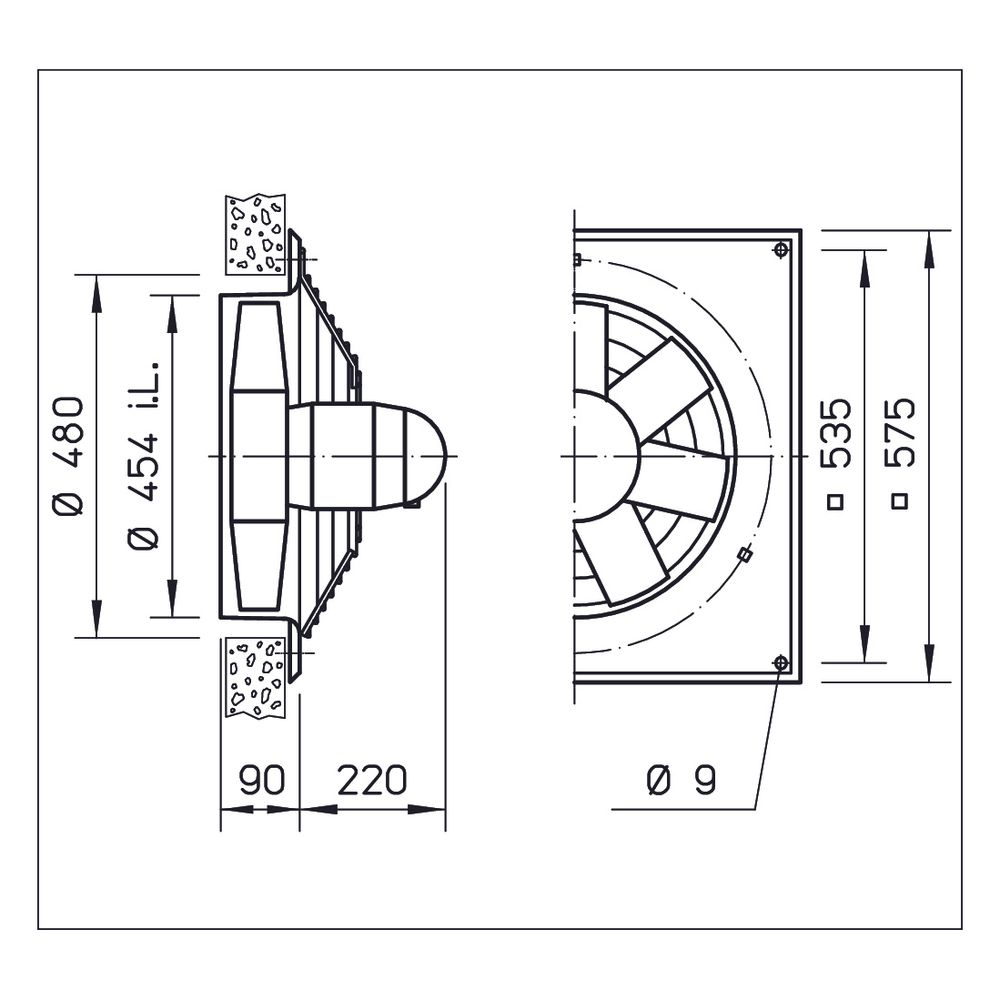

Der Helios HQD 450/8/4 Axial-Hochleistungsventilator verfügt über eine quadratische Einbauplatte mit einer angeformten Einströmdüse. Diese Komponenten bestehen aus verzinktem Stahlblech, sind zweifach lackiert und in der Farbe Papyrusweiß gehalten. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet, die zu einem hohen Wirkungsgrad und einem niedrigen Betriebsgeräusch beitragen. Eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 stellt einen vibrationsfreien Betrieb sicher.

Wie ist der Motor des Axialventilators aufgebaut und welche Vorteile bietet er?

Der Axial-Hochleistungsventilator ist mit einem direkt angetriebenen Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine Dahlanderwicklung für die Polumschaltung besitzt. Der Motor ist in geschlossener Bauweise ausgeführt und als wartungsfrei beschrieben. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und Zuverlässigkeit bei.

Welche Leistungs- und Betriebsdaten sind für den HQD 450/8/4 relevant?

Der Ventilator erreicht einen Volumenstrom von 5810 m³/h bei 0 Pa und eine maximale Druckerhöhung von 140 Pa. Die Fördermitteltemperatur ist auf bis zu 50 °C ausgelegt, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl beträgt 705/1410 1/min, mit einer aufgenommenen Leistung von 0,091 kW im Niedrigdrehzahlbetrieb und 0,404 kW im Hochdrehzahlbetrieb. Die Stromaufnahme liegt bei 0,36/0,92 Amp bei einer Frequenz von 50 Hz.

Wie sind Geräusch- und Schutzmerkmale des Ventilators definiert?

Der Helios HQD 450/8/4 erzeugt eine Schalleistung von 59 dB(A) und einen Schalldruckpegel von 39 dB(A) in 4 Metern Entfernung. Die Schutzart IP 55 bietet Schutz gegen Staub und Strahlwasser, während die Isolierklasse B die elektrische Sicherheit des Motors ermöglicht.

Technische Daten

• Volumenstrom bei 0 Pa: 5810 m³/h
• Max. Druckerhöhung: 140 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 705/1410 1/min
• Aufgenommene Leistung: 0,091/0,404 kW
• Gewicht: 17,5 kg
• Schalleistung: 59 dB(A)
• Schalldruck in 4m: 39 dB(A)
• Spannung: 400/400 Volt
• Schutzart: IP 55

Der Helios HQD 450/8/4 Axial-Hochleistungsventilator bietet eine robuste und effiziente Lösung für vielfältige Lüftungsanforderungen. Mit seinem polumschaltbaren 400-Volt-Drehstrommotor, einem Volumenstrom von 5810 m³/h und einer maximalen Leistung von 0,404 kW ist er für den dauerhaften Einsatz in anspruchsvollen Umgebungen konzipiert. Die wartungsfreie Bauweise und der vibrationsfreie Betrieb unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Modells.
