Beschreibung

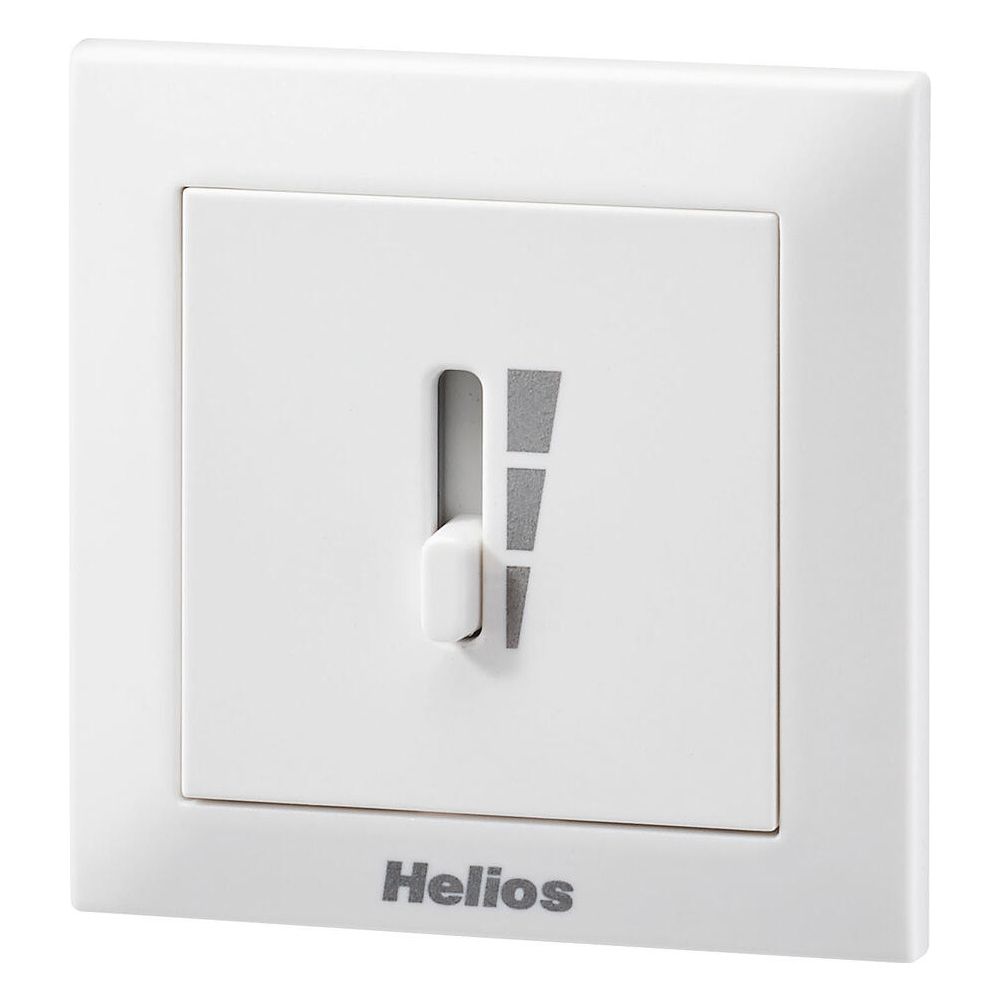

Helios SU-3 10 Stufenschalter 3-stufig, Lüfterstufe einstellbar 10V DC, Unterputz
Der Helios SU-3 10 Stufenschalter ist ein Unterputz-Drehzahl-Dreistufenschalter zur stufenweisen Steuerung von EC-Ventilatoren oder Frequenz-Umrichtern. Mit einem einstellbaren 0-10 V DC Steuereingang ermöglicht er eine präzise Anpassung der Lüfterleistung in drei Stufen zwischen 1,7 und 10 Volt. Er ist ideal für den Einsatz in Lüftungsanlagen, insbesondere im Bereich der Wärmerückgewinnung und KWL-Systeme.
Wie funktioniert der Helios SU-3 10 Stufenschalter?
Der SU-3 10 ermöglicht die dreistufige Ansteuerung von Ventilatoren durch eine stufenweise Regelung der Spannung im Bereich von 1,7 bis 10 Volt DC. Dadurch kann die Lüftergeschwindigkeit flexibel und bedarfsgerecht eingestellt werden. Die Steuerung erfolgt über einen 0-10 V DC Eingang, der eine einfache Integration in bestehende Lüftungssysteme erlaubt.
Wie erfolgt die Installation und welche Maße hat der Stufenschalter?
Die Installation des Helios SU-3 10 Stufenschalters ist für die Unterputzmontage konzipiert. Für den Einbau ist eine tiefe UP-Dose (T 65 mm) erforderlich. Mit seinen kompakten Maßen von 80 mm Breite, 80 mm Höhe und 15 mm Tiefe fügt sich der Schalter unauffällig in das Raumdesign ein.
Technische Daten
- Einbau: In tiefe UP-Dose (T 65 mm)
- Maße (B x H x T): 80 x 80 x 15 mm
- Steuereingang: 0-10 V DC
- Einstellbereich Stufen: 1,7 bis 10 V
- Stufen: 3-stufig
- Hersteller-Produktgruppe: Wärmerückgewinnung
- Hersteller-Warengruppe: KWL und Zubehör
Technische Daten
| Hersteller-Warengruppe | KWL und Zubehör |
| Hersteller-Produktgruppe | Wärmerückgewinnung |
| Hersteller | Helios |
| Artikelnummer | HELIOS-04266 |
| Ausführung der Oberfläche | matt |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Bemessungsstrom | 0,0015 |
| EAN-13 | 4010184042662 |
| Farbe | weiß |
| Geeignet für Schutzart (IP) | IP30 |
| Gewicht | 0,07 kg |
| Montageart | Unterputz |
| Nennspannung | 10 |
| RAL-Nummer (ähnlich) | 9016 |
| Transparent | nein |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Zusammenstellung | Bedienelement |
| WEEE-Nr. | DE31687255 |
