Beschreibung

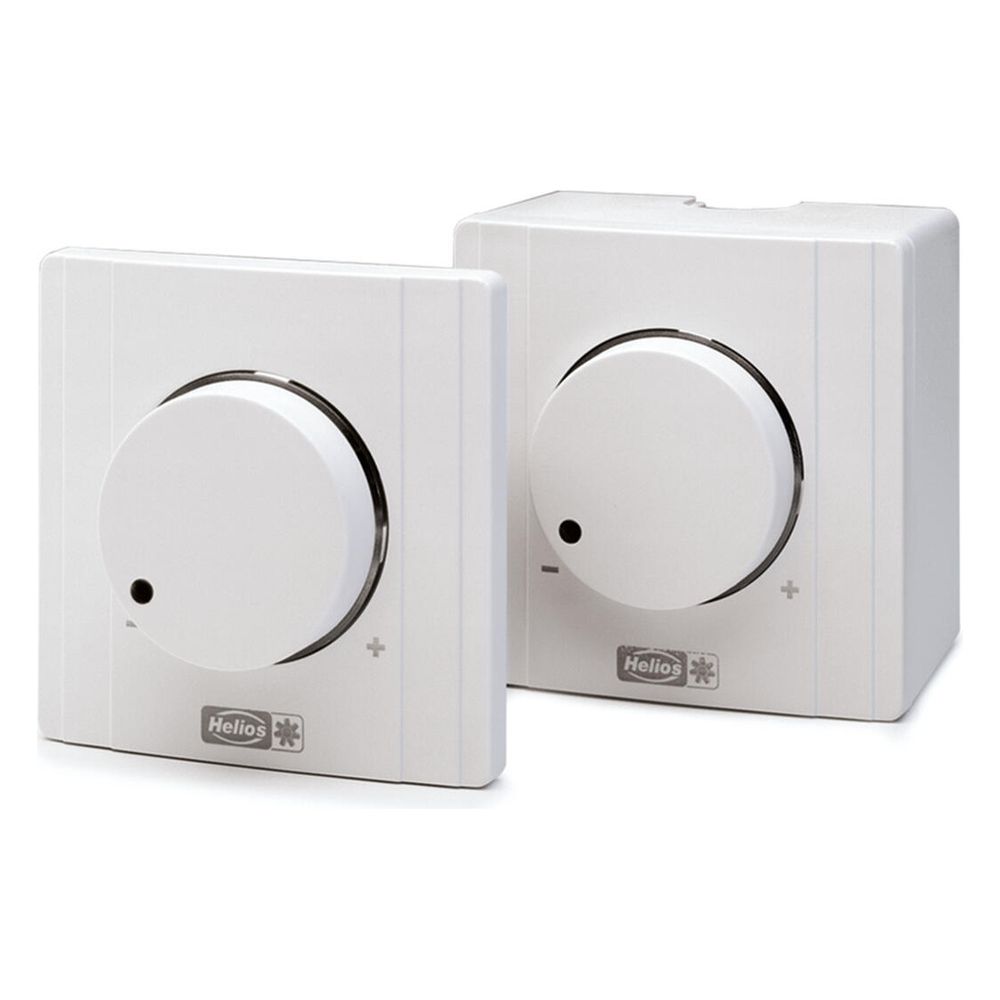

Helios PU 24 Drehzahl-Potentiometer mit Betriebsanzeige 24V DC, Unterputz
Das Helios PU 24 Drehzahl-Potentiometer mit Betriebsanzeige 24V DC ist ein Unterputz-Steuergerät zur direkten Regelung von EC-Ventilatoren mit Potentiometer-Eingang. Es kombiniert eine Sollwertvorgabe mit einem integrierten Schalter und einer LED-Betriebsanzeige, die den Betriebszustand des Ventilators signalisiert. Dieses Gerät eignet sich für Anwendungen, bei denen eine präzise und übersichtliche Steuerung der Ventilatordrehzahl erforderlich ist.
Wie funktioniert das PU 24 Drehzahl-Potentiometer?
Das PU 24 ermöglicht die stufenlose Einstellung der Ventilatordrehzahl über ein 10 kOhm Potentiometer, dessen minimaler Widerstand zwischen etwa 7,9 und 16,5 kOhm liegt. Die Steuerspannung beträgt 0 bis 10 V DC bei einer Potentiometerversorgung von 10 V. Die minimale Spannung ist einstellbar im Bereich von 1,3 bis 6,7 V DC, was eine flexible Anpassung an verschiedene Ventilatortypen erlaubt. Über den integrierten Freigabeschalter kann die Steuerung aktiviert oder deaktiviert werden.
Welche Funktionen bietet die Betriebsanzeige?
Die LED-Betriebsanzeige ist auf eine Versorgungsspannung von 24 V DC ausgelegt und benötigt einen Mindeststrom von 6 mA. Sie zeigt den Betriebszustand des Ventilators an, abhängig von der jeweiligen Ausstattung des angeschlossenen Ventilatortyps. So wird eine visuelle Rückmeldung über die Funktion des Systems ermöglicht.
Für welche Einsatzbereiche ist das PU 24 geeignet?
Das Drehzahl-Potentiometer ist für den Unterputzeinbau konzipiert und eignet sich besonders für die Steuerung von EC-Ventilatoren in Lüftungs- und Klimaanlagen. Es ist für Umgebungen mit Temperaturen von 0 bis +4 °C ausgelegt und findet Anwendung in gewerblichen oder industriellen Bereichen, in denen eine zuverlässige und übersichtliche Drehzahlregelung erforderlich ist.
Technische Daten
- Potentiometer: 10 kOhm (minimal ca. 7,9-16,5 kOhm)
- Steuerspannung: 0-10 V DC bei 10 V Potentiometerversorgung
- Minimale Spannung: 1,3-6,7 V DC einstellbar
- LED-Versorgungsspannung: 24 V DC, mindestens 6 mA
- Zulässige Umgebungstemperatur: 0 bis +4 °C
- Schaltplan-Nr.: SS-1000
Das Helios PU 24 Drehzahl-Potentiometer bietet eine präzise Steuerung von EC-Ventilatoren mit integrierter Betriebsanzeige und Schalterfunktion. Die einstellbare minimale Spannung im Bereich von 1,3 bis 6,7 V DC und die LED-Anzeige unterstützen eine flexible und übersichtliche Regelung. Mit seiner Unterputzmontage und der Eignung für Umgebungstemperaturen von 0 bis +4 °C ist es eine zuverlässige Lösung für die Ventilatorsteuerung in verschiedenen technischen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | STEUERGERÄTE, SCHALTER, REGLER |
| Hersteller-Produktgruppe | Steuergeräte z.b.Regler m.SCH. |
| Hersteller | Helios |
| Artikelnummer | HELIOS-01736 |
| EAN-13 | 4010184017363 |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 31687255 |
