Helios AV 100 Außenwand-Abluftventilator mit Rohranschluss DN 100mm, 310m3/h, 55W, 230V

Der Helios AV 100 Außenwand-Abluftventilator mit Rohranschluss DN 100 mm ist ein kompakter und wetterfester Ventilator, konzipiert für die außenseitige Wandmontage. Er eignet sich zur effizienten Lüftung kleinerer und mittelgroßer Räume im Wohn-, Gewerbe- und Industriebereich und bietet mit einem Volumenstrom von 310 m³/h eine leistungsstarke Luftabsaugung bei einer Leistungsaufnahme von 55 W.

Wie ist der Helios AV 100 konstruiert und montiert?

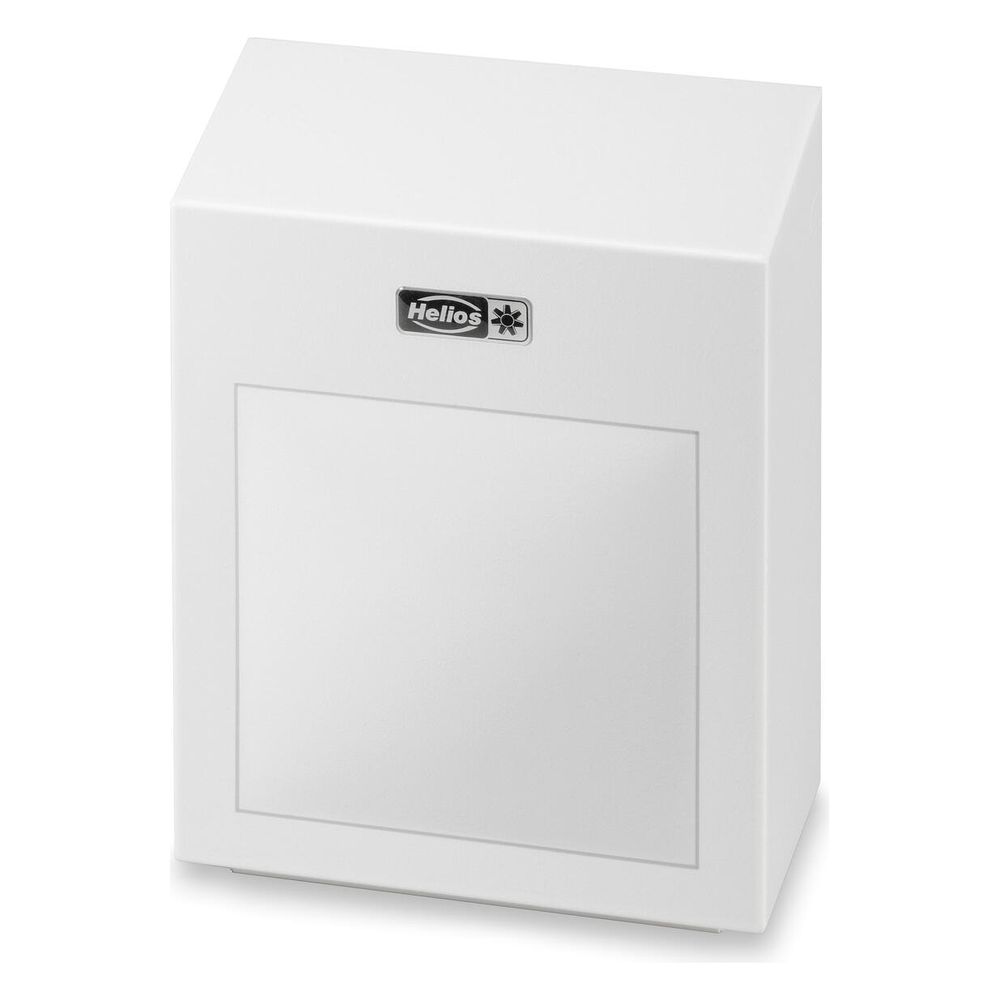

Der AV 100 verfügt über ein pulverbeschichtetes Stahlblechgehäuse in alpinweiß, das wetterfest und robust ist. Die massive Grundplatte aus Kunststoff ermöglicht die Montage auch auf unebenen Flächen. Der Anschlussstutzen ist auf den Normrohrdurchmesser von 100 mm abgestimmt. Für den Schutz vor Vögeln ist ein ausblasseitiges Vogelschutzgitter integriert, ergänzt durch zwei Verschlusslamellen mit Federrückstellung, die den Luftstrom bei Stillstand verhindern.

Welche Eigenschaften hat das Laufrad und der Motor?

Der Ventilator verfügt über ein energiesparendes Radiallaufrad mit rückwärts gekrümmten Schaufeln aus hochwertigem Kunststoff. Dieses ist für einen geräuscharmen Lauf dynamisch gewuchtet, um Vibrationen zu minimieren. Der Antrieb erfolgt über einen wartungsfreien, geschlossenen Kugellagermotor mit Feuchteschutz und thermischem Überlastungsschutz in der Wicklung, was eine zuverlässige und langlebige Funktion sicherstellt.

Wie kann die Leistung des Ventilators geregelt werden?

Die Leistungsregelung des AV 100 ist flexibel gestaltet. Sie kann stufenlos über elektronische Drehzahlsteller wie den ESU1 oder ESA1 erfolgen, oder über den Trafo-Drehzahlsteller TSW 1,5. Alternativ ist auch eine dreistufige Regelung mittels Drehzahl- und Betriebsschalter DZS möglich. Der elektrische Anschluss kann sowohl unterputz von hinten als auch aufputz seitlich erfolgen, was die Installation erleichtert.

Welche Betriebsdaten sind für den Helios AV 100 relevant?

Der Ventilator arbeitet mit einer Spannung von 230 V bei 50 Hz und hat eine Stromaufnahme von 0,24 A. Die Schutzart IP X5 ermöglicht Schutz gegen Strahlwasser. Die maximale Fördermitteltemperatur beträgt 60 °C. Mit einem Schalldruckpegel von 46 dB(A) in 3 Metern Entfernung arbeitet der Ventilator vergleichsweise leise. Das Gewicht beträgt 4,6 kg, was eine einfache Handhabung ermöglicht.

Technische Daten

• Volumenstrom: 310 m³/h
• Leistungsaufnahme: 55 W
• Spannung/Frequenz: 230 V / 50 Hz
• Stromaufnahme: 0,24 A
• Rohranschluss: 100 mm
• Schutzart: IP X5
• Fördermitteltemperatur: 60 °C
• Schalldruckpegel in 3 m: 46 dB(A)
• Gewicht: 4,6 kg

Der Helios AV 100 Außenwand-Abluftventilator bietet eine effiziente, flexible und robuste Lösung für die Belüftung kleiner und mittelgroßer Räume. Mit seiner wetterfesten Bauweise, dem energiesparenden Radiallaufrad und der stufenlosen Leistungsregelung ist er für vielfältige Einsatzbereiche geeignet und überzeugt durch eine moderate Leistungsaufnahme von 55 W bei einem Volumenstrom von 310 m³/h, was einen zuverlässigen Betrieb sicherstellt.
