Helios ZLA 160 Zuluftautomat für Wandeinbau, DN 160

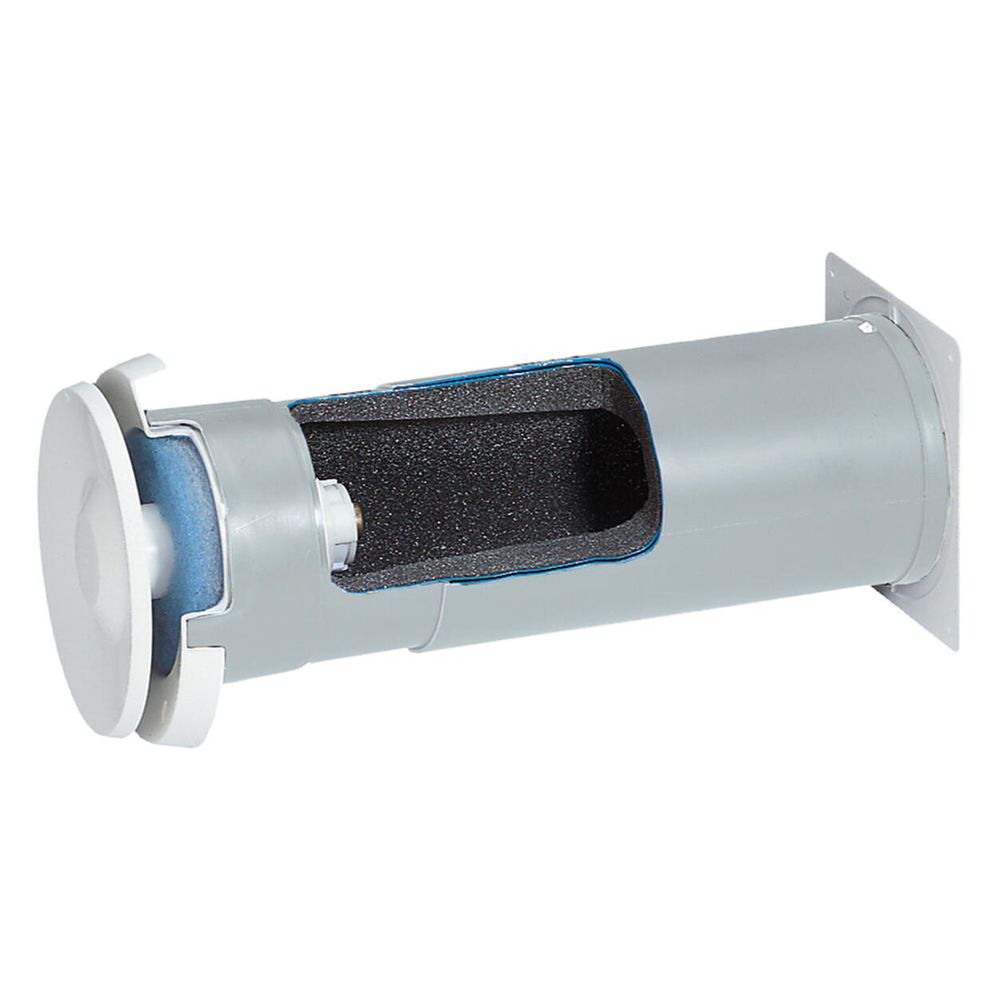

Der Helios ZLA 160 Zuluftautomat für Wandeinbau ist ein umfassendes Set zur kontrollierten Frischluftzufuhr in Gebäuden. Konzipiert für den Wandeinbau mit einem Nenndurchmesser von DN 160, besteht er aus einem Thermostatventil, einem ausziehbaren Wandrohr aus Kunststoff, einer integrierten Luftfilter-Patrone der Klasse G 3 und einem feststehenden Außengitter. Dieses Gerät ermöglicht eine bedarfsgerechte Belüftung und trägt zu einem angenehmen Raumklima bei.

Wie regelt der ZLA 160 die Frischluftzufuhr?

Ein eingebauter Temperaturfühler steuert die Spaltöffnung des Ventiltellers präzise in Abhängigkeit von der Außentemperatur. Die Regelung erfolgt in einem Bereich von -6 °C bis +20 °C, wodurch eine effiziente und bedarfsgerechte Frischluftzufuhr ermöglicht wird. Die Innenseite des Ventiltellers ist zudem isolierend beschichtet, um die Bildung von Kondenswasser zu reduzieren.

Welche Komponenten sind im Zuluftautomat enthalten?

Das Set des ZLA 160 umfasst ein Thermostatventil, ein ausziehbares Wandrohr aus schlagfestem, weißem Kunststoff, das sich flexibel an variable Wandstärken anpassen lässt, sowie ein feststehendes Außengitter. Eine integrierte Luftfilter-Patrone der Klasse G 3 sorgt für die Reinigung der Zuluft. Der Filtereinsatz ist durch den abnehmbaren Ventilteller leicht zugänglich und wechselbar. Der Ventilteller bietet zusätzlich einen Anschlag für die Grundstellungslüftung und das Mindestvolumen.

Wie erfolgt die Volumenstrom-Einstellung und Schalldämmung?

Die variable Volumenstrom-Einstellung wird durch die Verstellung des Ventiltellers vorgenommen. Diese Anpassung entspricht den Vorgaben der DIN 1946, T.6 und ermöglicht eine individuelle Luftzufuhr. Das mittlere Schalldämmmaß des Zuluftautomaten liegt zwischen 30 und 35 dB, was zur Reduzierung von Außengeräuschen beiträgt und den Wohnkomfort erhöht.

Technische Daten

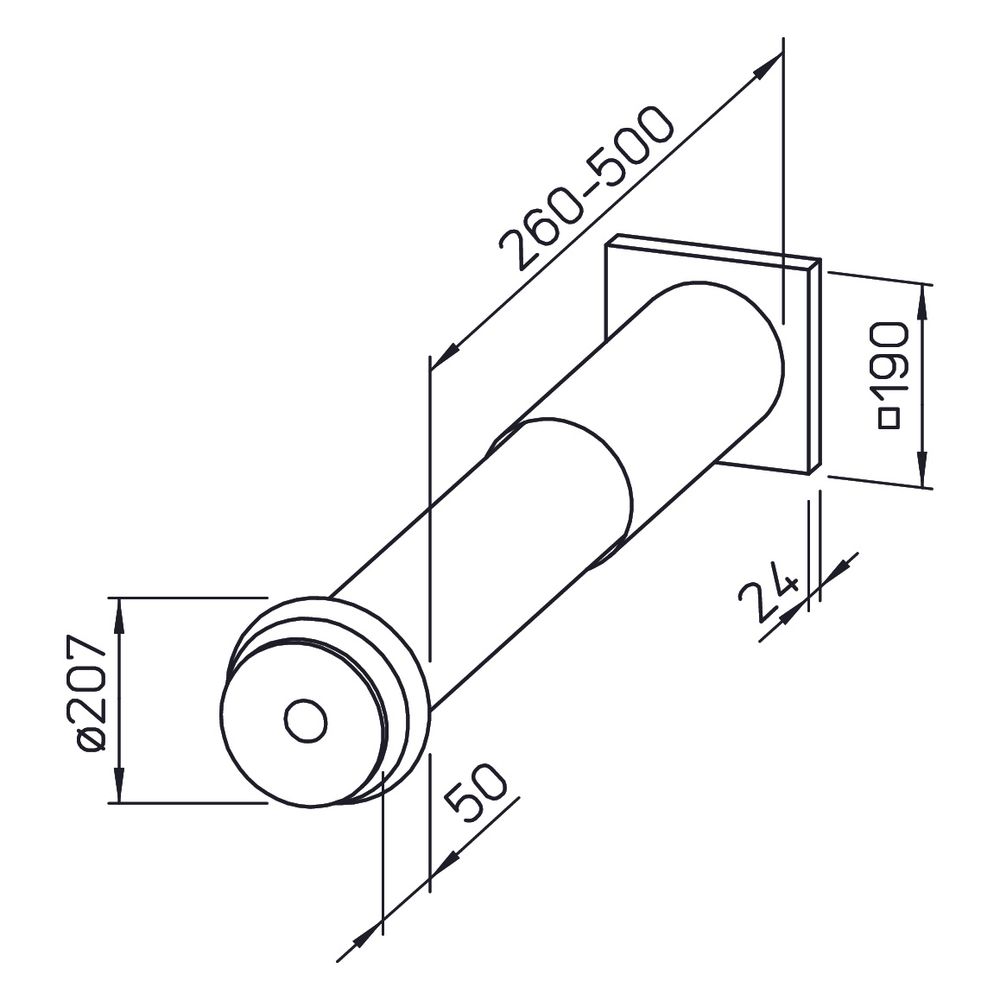

• Nenndurchmesser: DN 160
• Filterklasse: G 3
• Regelbereich Temperatur: -6 °C bis +20 °C
• Material: schlagfester, weißer Kunststoff
• Mittleres Schalldämmmaß: 30 bis 35 dB
• Einbauart: Wandeinbau
• Norm: DIN 1946, T.6
• Wandrohr: ausziehbar

Der Helios ZLA 160 Zuluftautomat für Wandeinbau bietet eine zuverlässige und komfortable Lösung für die kontrollierte Belüftung. Mit seiner automatischen Temperaturregelung im Bereich von -6 °C bis +20 °C, der effektiven Luftfilterung der Klasse G 3 und einem Schalldämmmaß von 30 bis 35 dB trägt er maßgeblich zu einem gesunden Raumklima und reduziertem Geräuschpegel bei.
