Helios HRFD 500/6 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, nicht regelbar, 5610m3/h, 250W

Der Helios HRFD 500/6 EX Axial-Hochleistungsventilator ist ein 3-Phasen-Gerät mit 400V Spannung und einer Leistung von 0,25 kW. Er ist explosionsgeschützt gemäß ATEX und liefert einen Volumenstrom von 5610 m³/h. Dieser nicht regelbare Ventilator ist ideal für industrielle Anwendungen, die eine hohe Luftförderleistung und Sicherheit in explosionsgefährdeten Bereichen erfordern.

Wie ist der Aufbau und die Konstruktion des HRFD 500/6 EX?

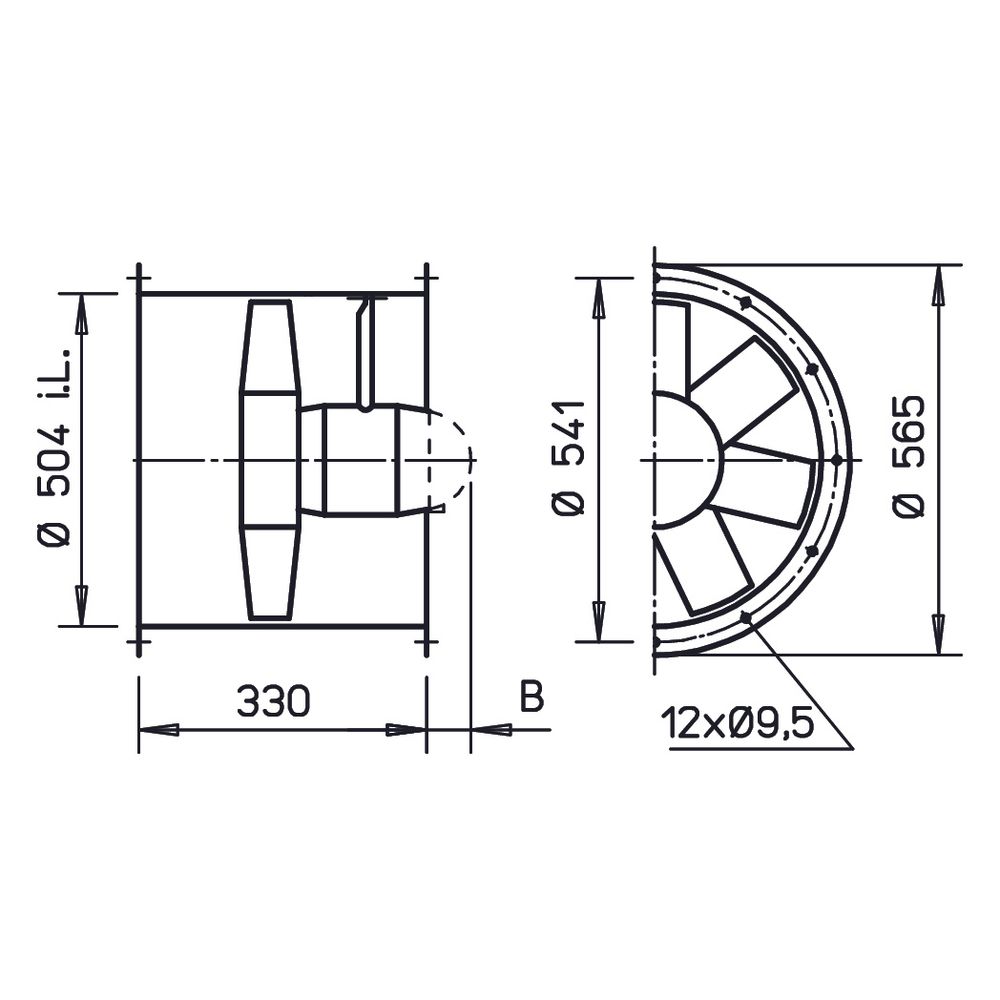

Der Ventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die das Laufrad umschließt. Das Laufrad besitzt sieben Schaufeln aus Thermoplast und ist mit einem beidseitig angeformten Flansch sowie einem Lochbild nach DIN 24155 ausgestattet. Beidseitige Flansche ermöglichen eine einfache Montage. Der Motor ist direkt angetrieben und in einer geschlossenen Bauweise ausgeführt. Ein außenliegender Klemmenkasten sorgt für eine sichere Anschlussmöglichkeit.

Welche technischen Eigenschaften und Schutzmerkmale bietet der Ventilator?

Der HRFD 500/6 EX ist explosionsgeschützt gemäß ATEX mit der Kennzeichnung II 2G Ex h IIB + H2 T3 Gb. Er arbeitet mit einem Drehstrom-Kurzschlussläufer-Motor, der wartungsfrei ist und über geräuscharme, gedichtete Kugellager mit Langzeitschmierung verfügt. Die Schutzart IP54 schützt das Gerät gegen Staub und Spritzwasser. Der Ventilator ist nicht regelbar und für einen Temperaturbereich von -20 °C bis +40 °C ausgelegt. Der Oberflächenwiderstand liegt unter 1 GOhm, was die Eignung für explosionsgefährdete Bereiche unterstützt.

Wie sind die Leistungsdaten und der Geräuschpegel des HRFD 500/6 EX?

Der Ventilator erreicht einen Volumenstrom von 5610 m³/h bei 0 Pascal Druckdifferenz und eine Drehzahl von 920 Umdrehungen pro Minute. Die aufgenommene Leistung beträgt 0,25 kW bei einer Stromaufnahme von 0,97 Ampere. Das Betriebsgeräusch liegt bei einer Schalleistung von 85 dB(A). Die dynamische Wuchtung nach Gütestufe G 6.3 nach VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsarmen Lauf.

Technische Daten

• Volumenstrom: 5610 m³/h
• Leistung: 0,25 kW
• Drehzahl: 920 1/min
• Spannung: 400 V
• Stromaufnahme: 0,97 A
• Schalleistung: 85 dB(A)
• Schutzart: IP54
• Temperaturbereich: -20 °C bis +40 °C
• Gewicht: 18 kg
• Explosionsschutz: II 2G Ex h IIB + H2 T3 Gb

Der Helios HRFD 500/6 EX Axial-Hochleistungsventilator bietet eine hohe Luftförderleistung bei gleichzeitigem Explosionsschutz für den Einsatz in anspruchsvollen industriellen Umgebungen. Mit 0,25 kW Leistung, robustem Aufbau und Schutzart IP54 ist er für den Dauerbetrieb in einem Temperaturbereich von -20 °C bis +40 °C geeignet und ermöglicht einen vibrationsarmen und geräuscharmen Betrieb.
