Helios HQD 710/6 Axial-Hochleistungsventilator 3-PH 400V, KL, drehzahlsteuerbar, IE3-Motor, 19170m3/h, 1,1kW

Der Helios HQD 710/6 KL ist ein Axial-Hochleistungsventilator mit einem drehzahlsteuerbaren IE3-Drehstrommotor und einer Leistung von 1,1 kW. Mit einem Volumenstrom von 19.170 m³/h und einer maximalen Druckerhöhung von 145 Pa eignet sich dieses Gerät für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Anwendungen. Die robuste Bauweise mit verzinkter Einbauplatte und thermoplastischem Laufrad sorgt für eine lange Lebensdauer und effizienten Betrieb.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

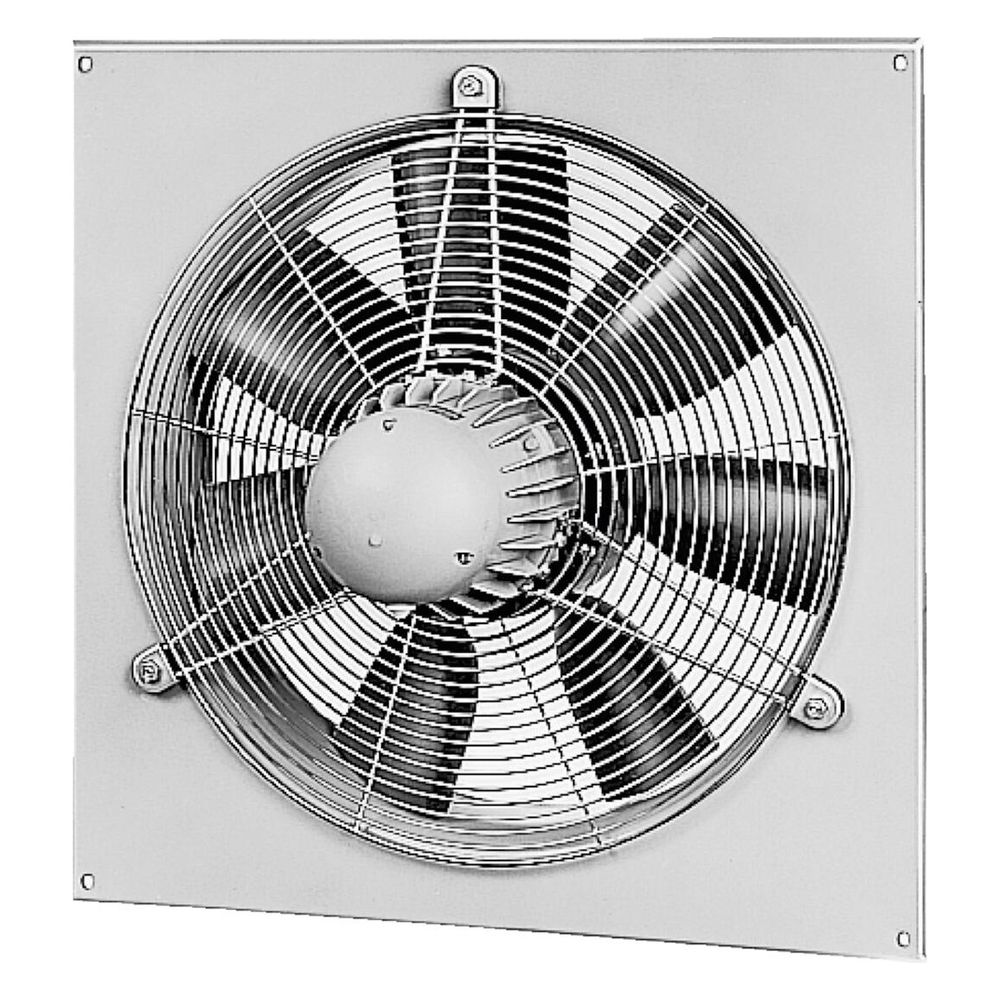

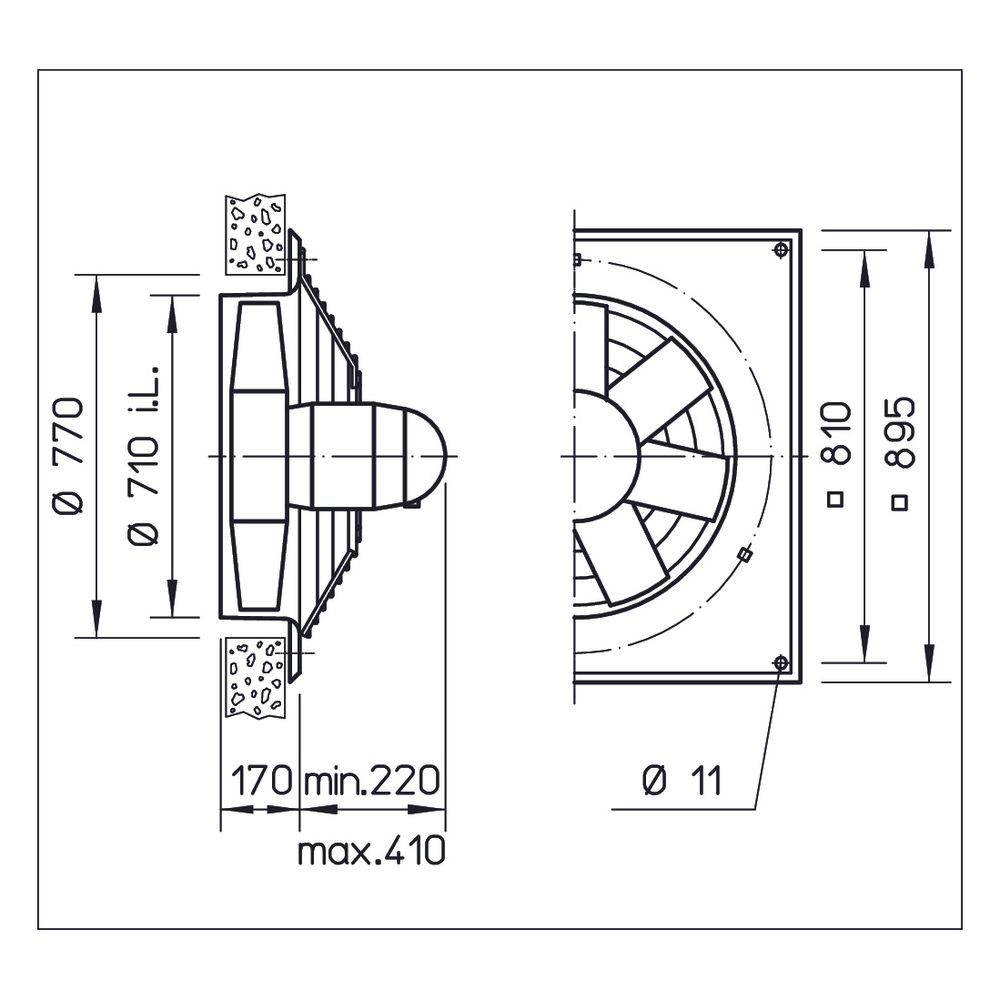

Der HQD 710/6 KL verfügt über eine quadratische Einbauplatte aus verzinktem Stahlblech und eine Einströmdüse, die den Luftstrom optimiert. Das Laufrad besteht aus sieben Schaufeln aus Thermoplast, was zu einem hohen Wirkungsgrad und einem vergleichsweise niedrigen Betriebsgeräusch beiträgt. Die Schaufeln sind im Stillstand verstellbar, was eine Anpassung an unterschiedliche Betriebsbedingungen ermöglicht.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem drehzahlsteuerbaren Drehstrom-Kurzschlussläufer-Motor ausgestattet, der zweitourig mit einer Stern-Dreieck-Schaltung arbeitet. Die Bauweise des Motors ist geschlossen und wartungsfrei, mit geräuscharmen, gedichteten Kugellagern, die eine Langzeitschmierung bieten. Die Schutzart IP 55 und die Isolierklasse F ermöglichen einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen.

Wie sind die Leistungs- und Betriebsdaten des Ventilators?

Der HQD 710/6 KL erreicht bei einem Volumenstrom von 19.170 m³/h eine maximale Druckerhöhung von 145 Pa. Die Drehzahl beträgt 940 Umdrehungen pro Minute, die abgegebene Leistung liegt bei 1,1 kW. Die maximale Fördermitteltemperatur beträgt 40 °C. Die Stromaufnahme liegt bei 2,96 A (230 V) beziehungsweise 5,1 A (400 V) bei einer Frequenz von 50 Hz.

Wie wird der Betrieb hinsichtlich Geräuschentwicklung und Laufruhe bewertet?

Das Laufrad ist dynamisch nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 ausgewuchtet, was einen vibrationsfreien Lauf sicherstellt. Die Schalleistung beträgt 83 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 63 dB(A). Diese Werte ermöglichen einen vergleichsweise leisen Betrieb für einen Hochleistungsventilator dieser Leistungsklasse.

Technische Daten

• Volumenstrom bei 0 Pa: 19.170 m³/h
• Maximale Druckerhöhung: 145 Pa
• Maximale Fördermitteltemperatur: 40 °C
• Drehzahl: 940 1/min
• Abgegebene Leistung: 1,1 kW
• Schalleistung: 83 dB(A)
• Schalldruck in 4 m: 63 dB(A)
• Spannung: 230/400 V
• Stromaufnahme: 2,96/5,1 A
• Schutzart: IP 55

Der Helios HQD 710/6 KL Axial-Hochleistungsventilator überzeugt durch seine hohe Leistung von 1,1 kW und einen Volumenstrom von 19.170 m³/h bei gleichzeitig robustem Aufbau und wartungsfreiem Betrieb. Die Kombination aus effizientem Thermoplast-Laufrad und drehzahlsteuerbarem IE3-Motor sorgt für einen zuverlässigen und vibrationsarmen Einsatz in anspruchsvollen Lüftungsanlagen.
