Helios MV EC 250 Multivent-Rohrventilator EC 1-PH 230V regelbar, 1100m3/h, 123W, DN 250

Der Helios MV EC 250 Multivent-Rohrventilator ist ein leistungsstarker und energieeffizienter EC-Ventilator, der für den raumsparenden Einbau in den Rohrverlauf konzipiert wurde. Mit einem Volumenstrom von bis zu 1100 m³/h und einer maximalen Druckerhöhung von 580 Pa bietet das Gerät eine hohe Druck- und Volumenleistung. Er ist ideal für vielfältige Lüftungsanwendungen, bei denen eine effiziente Luftförderung und flexible Steuerung gefragt sind.

Wie ist der MV EC 250 konstruiert und montiert?

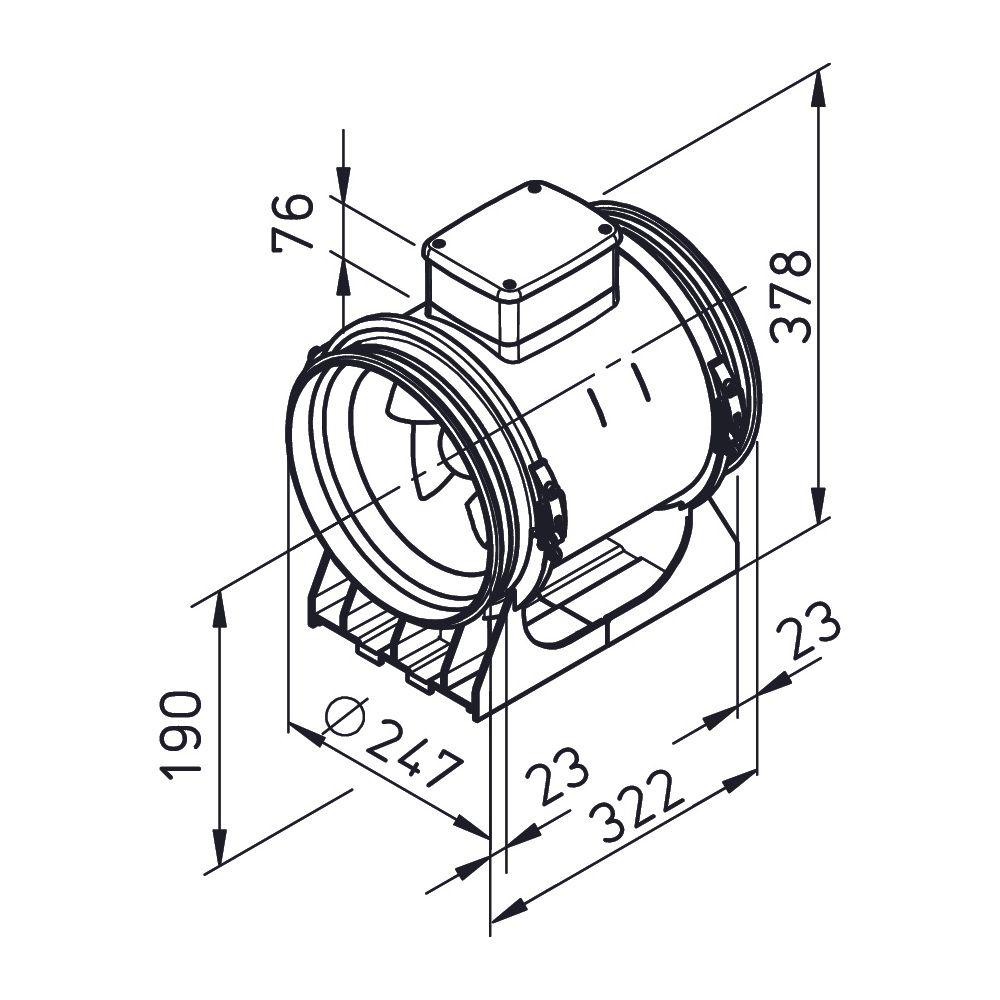

Das Gehäuse des MV EC 250 Multivent-Rohrventilators besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe. Es ist mit einer angeformten Montagekonsole ausgestattet, die eine einfache Installation an Wand oder Decke ermöglicht. Die Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern (DN 250) gestaltet. Die Ventilatoreinheit mit Klemmkasten ist ausschwenkbar und kann durch Lösen der Spannbügel in jede Position gedreht sowie zur Wartung und Reinigung entnommen werden.

Welche Eigenschaften zeichnen den Motor und die Sicherheit aus?

Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor mit Feuchteschutz in Schutzart IP44. Dieser Motor bietet einen hohen Wirkungsgrad, ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für zusätzliche Sicherheit.

Wie trägt das Laufrad zur Leistung bei?

Das optimierte Laufrad ist aus hochwertigem Kunststoff gefertigt und dynamisch ausgewuchtet. Dies ermöglicht einen geräuscharmen Lauf und trägt maßgeblich zur hohen Druck- und Volumenleistung des Ventilators bei.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Die stufenlose Drehzahlregelung des MV EC 250 erfolgt über ein Potentiometer PU/PA im Bereich zwischen der minimalen und maximalen Leistungsstufe. Der elektrische Anschluss wird über einen geräumigen Klemmenkasten (IP44) vorgenommen, der außen am Gehäuse angebracht und in jede Position drehbar ist, was die Installation flexibel gestaltet.

Technische Daten

• Volumenstrom bei 0 Pa: 1100 m³/h
• Max. Druckerhöhung: 580 Pa
• Drehzahl: 2740 1/min
• Aufgenommene Leistung: 0,123 kW
• Gewicht: 5,3 kg
• Schalldruck Gehäuseabstrahlung in 1m: 53 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,95 Amp
• Frequenz: 50 Hz
• Schutzart: IP 44

Der Helios MV EC 250 Multivent-Rohrventilator stellt eine effiziente und flexible Lösung für die Lüftungstechnik dar. Seine robuste Bauweise aus schlag- und korrosionsfestem Kunststoff, kombiniert mit einem energiesparenden EC-Motor, sorgt für zuverlässigen Betrieb. Mit einem Volumenstrom von 1100 m³/h und einer aufgenommenen Leistung von 0,123 kW ist das Gerät leistungsstark und vielseitig einsetzbar. Die einfache Wartung durch die ausschwenkbare Einheit und die stufenlose Drehzahlregelung unterstreichen die Anwenderfreundlichkeit.

Lieferumfang

• 1x Helios MV EC 250 Multivent-Rohrventilator
• 1x Dübel
• 1x Schrauben
