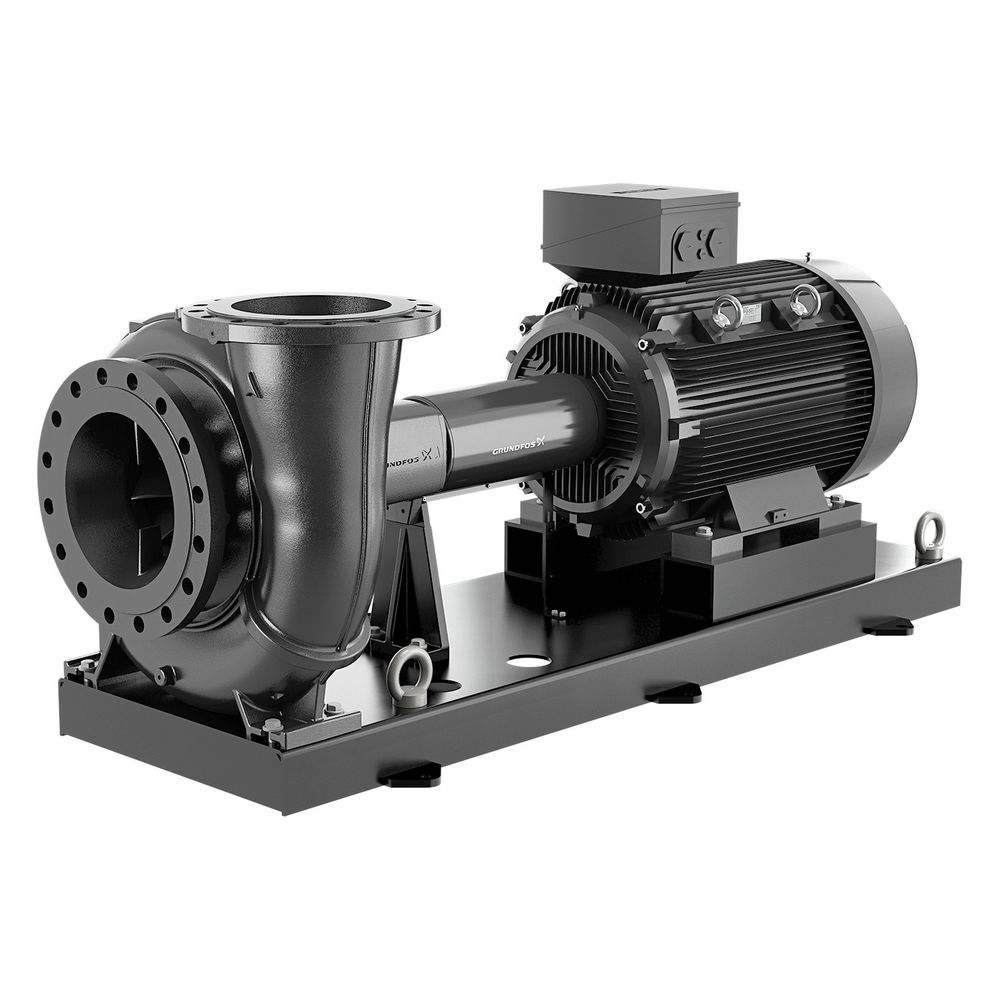

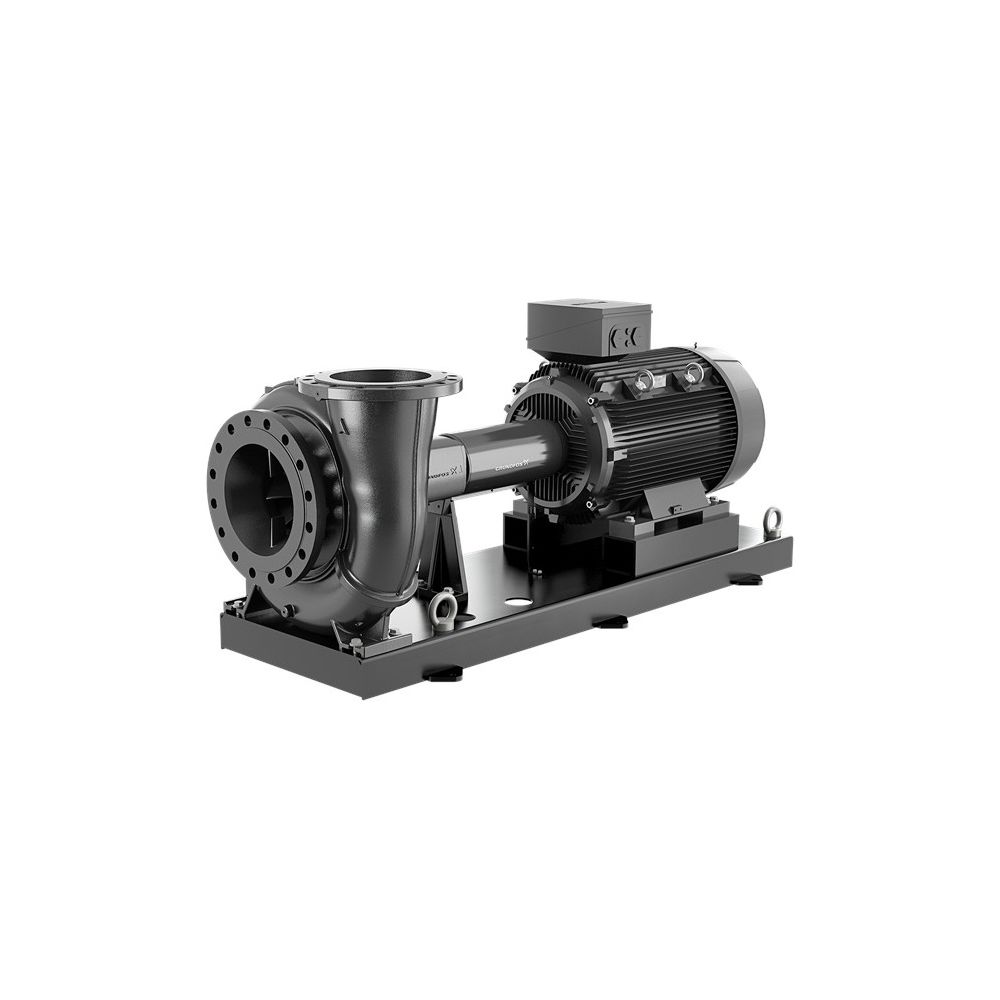

Grundfos Normpumpe Standard NK 250-350/294 AA2F1AESBQQETW3, 45kW 1478/min, mit Motor

Die Grundfos Normpumpe Standard NK 250-350/294 ist eine leistungsstarke, einstufige Kreiselpumpe, die nach ISO 5199 gefertigt ist und den Abmessungen sowie der Bemessungsleistung nach EN 733 entspricht. Mit einer Motorausgangsleistung von 45 kW und einer robusten Konstruktion aus Gusseisen ist dieses Modell für anspruchsvolle industrielle Anwendungen konzipiert. Die Pumpe ist für den Transport von Medien in einem Temperaturbereich von -25 bis 120 °C ausgelegt und zeichnet sich durch eine hohe Betriebssicherheit aus.

Wie ist die NK 250-350/294 konstruiert?

Die Pumpe verfügt über ein Gehäuse aus Gusseisen GG 25 und ein Laufrad aus Gusseisen EN-GJL-200. Die Prozessbauweise ermöglicht den Ausbau von Kupplung, Lagerträger und Laufrad, ohne den Motor, das Pumpengehäuse oder die Rohrleitungen demontieren zu müssen. Die Flanschanschlüsse entsprechen der Norm EN 1092-2 mit einem Nenndurchmesser von DN 300 auf der Saugseite und DN 250 auf der Druckseite. Der Antrieb erfolgt über einen lüftergekühlten IE3-Asynchronmotor, der auf einem gemeinsamen Grundrahmen mit der Pumpe montiert ist.

Welche Leistungsdaten und Schnittstellen bietet die Pumpe?

Das Gerät erreicht einen maximalen Volumenstrom von 1123,69 m³/h bei einer maximalen Förderhöhe von 22,5 m. Der maximale Arbeitsdruck beträgt 10 bar. Zur Integration in Steuerungssysteme ist eine RS-485-Schnittstelle integriert. Zudem unterstützt die Pumpe analoge Schnittstellensignale wie 0-10 V, 2-10 V sowie 0-20 mA und 4-20 mA. Ein potentialfreier Schaltkontakt zur Zustandsüberwachung ist ebenfalls vorhanden. Die Schutzart IP55 ermöglicht einen zuverlässigen Schutz gegen Staub und Strahlwasser.

Technische Daten

• Motorausgangsleistung (P2): 45 kW
• Max. Volumenstrom: 1123,69 m³/h
• Max. Förderhöhe: 22,5 m
• Drehzahl: 1478 1/min
• Motor-Energieeffizienzklasse: IE3
• Max. Arbeitsdruck: 10 bar
• Nenndurchmesser Einlass: DN 300
• Nenndurchmesser Auslass: DN 250
• Schutzart: IP55
• Mediumtemperatur: -25 bis 120 °C

Die Grundfos Normpumpe Standard NK 250-350/294 überzeugt durch ihre robuste Gusseisen-Konstruktion und die hohe Leistungsfähigkeit von 45 kW. Dank der integrierten Kommunikationsschnittstellen wie RS-485 und der Unterstützung gängiger analoger Signale lässt sich die Pumpe effizient in industrielle Prozesse einbinden. Mit einer Förderhöhe von bis zu 22,5 Metern und einem maximalen Volumenstrom von 1123,69 m³/h stellt sie eine zuverlässige Lösung für anspruchsvolle Förderaufgaben dar.
