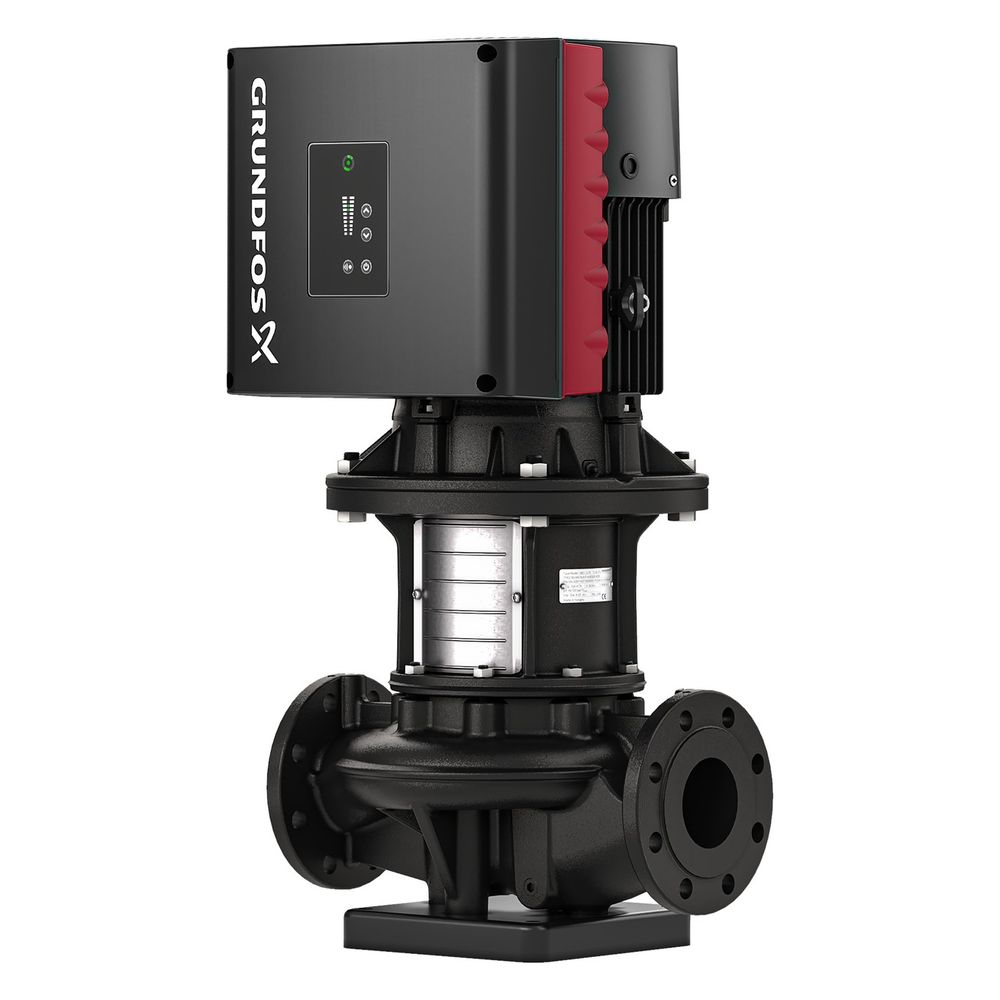

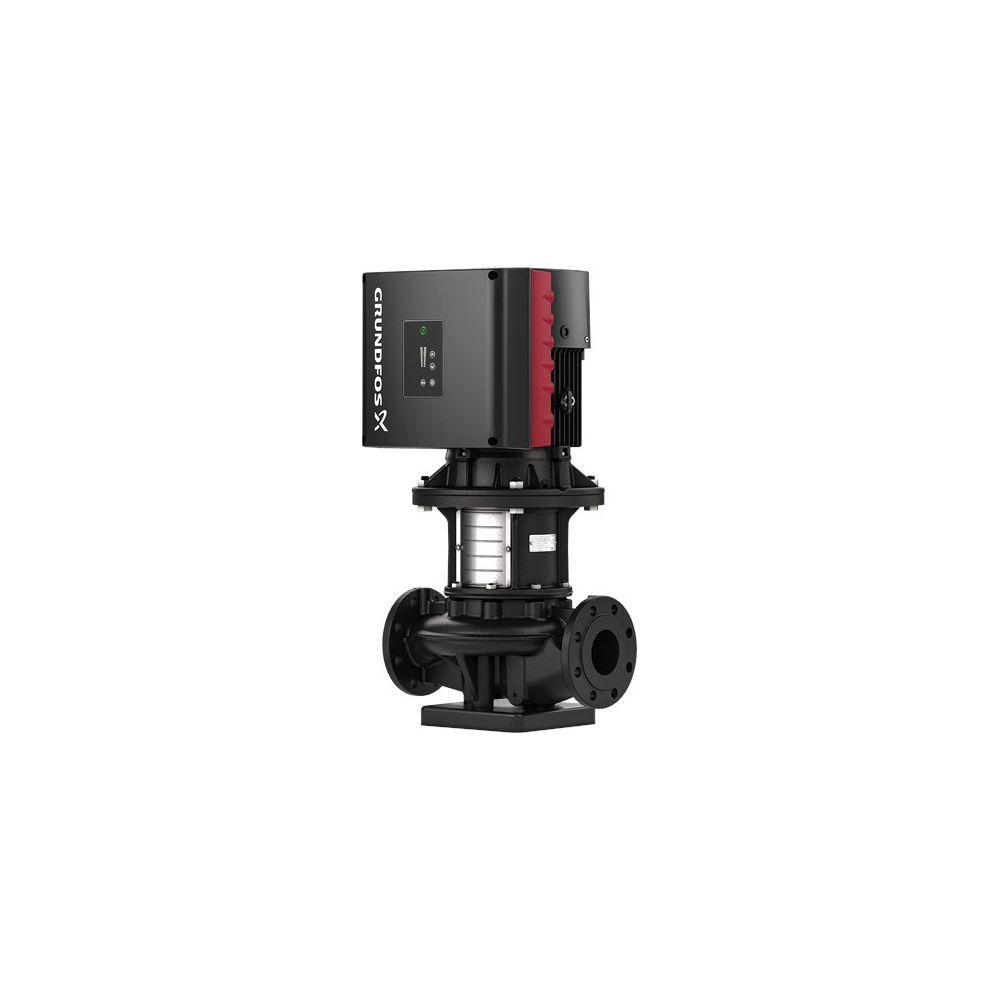

Grundfos Trockenläuferpumpe elektronisch geregelt TPE2 100-350 N-A-F-A-BQQE-NWB, 3x380-500V 20,3-16,0A 16 bar 35m 212m3/h

Die elektronisch geregelte Trockenläuferpumpe TPE2 100-350 von Grundfos ist eine einstufige Spiralpumpe in robuster Inlinebauweise. Sie zeichnet sich durch eine hohe Förderleistung von bis zu 212 m³/h und eine maximale Förderhöhe von 35 Metern aus. Die Pumpe ist für den Einsatz mit Wasser als Fördermedium in einem Temperaturbereich von -25 bis 120 °C ausgelegt. Dank der integrierten, stufenlosen Drehzahlregelung lässt sich die Leistung präzise an den jeweiligen Bedarf anpassen, was einen effizienten Betrieb in industriellen und gewerblichen Anlagen ermöglicht.

Wie ist die Pumpe konstruiert?

Die TPE2 100-350 folgt dem Top-Pull-Out-Prinzip. Dies ermöglicht es, den Pumpenkopf – bestehend aus Motor, Kopfstück und Laufrad – für Wartungs- oder Instandhaltungsarbeiten abzunehmen, während das Pumpengehäuse fest in der Verrohrung verbleibt. Die Saug- und Druckstutzen sind als runde DIN-Flansche (DN 100, PN 16) ausgeführt. Das Pumpengehäuse besteht aus Gusseisen (EN-GJL-250), das Laufrad aus Gusseisen (EN-GJL-200), was eine hohe Langlebigkeit sicherstellt. Die Abdichtung erfolgt über eine Gleitringdichtung gemäß EN 12756.

Welche Möglichkeiten bietet die Steuerung?

Die Pumpe verfügt über einen integrierten Frequenzumrichter, der eine stufenlose Drehzahlregelung ermöglicht. Zur Systemintegration stehen diverse Schnittstellen zur Verfügung, darunter Modbus RTU, EtherNet/IP sowie analoge Eingänge für 0-10 V, 2-10 V, 0-20 mA und 4-20 mA Signale. Ein potentialfreier Schaltkontakt ist ebenfalls vorhanden. Die Konfiguration und Überwachung kann komfortabel über die integrierte Bluetooth-Schnittstelle erfolgen, was die Inbetriebnahme und Diagnose vor Ort vereinfacht.

Technische Daten

• Max. Volumenstrom: 212 m³/h
• Max. Förderhöhe: 35 m
• Motorleistung (P2): 11 kW
• Bemessungsspannung: 3 x 380-500 V
• Energieeffizienzklasse: IE5
• Schutzart: IP55
• Einbaulänge: 450 mm
• Anschluss: DN 100, PN 16
• Max. Betriebsdruck: 16 bar
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos TPE2 100-350 überzeugt durch ihre hohe Energieeffizienz der Klasse IE5 und ihre flexible Anpassungsfähigkeit. Mit einer Motorleistung von 11 kW und einem maximalen Volumenstrom von 212 m³/h bietet sie eine leistungsstarke Lösung für anspruchsvolle hydraulische Systeme. Die robuste Bauweise aus Gusseisen und die wartungsfreundliche Top-Pull-Out-Konstruktion machen diese Pumpe zu einer zuverlässigen Komponente für den professionellen Einsatz.
