Grundfos Trockenläuferpumpe elektronisch geregelt TPE2 150-170 N-A-F-A-BQQE-MWA, 3x380-500V 14,1-11,1A 16 bar 17m 299m3/h

Die elektronisch geregelte Trockenläuferpumpe TPE2 150-170 von Grundfos ist eine einstufige Spiralpumpe in effizienter Inlinebauweise. Mit einer Motorausgangsleistung von 7,5 kW und der Energieeffizienzklasse IE5 eignet sie sich für anspruchsvolle Anwendungen in der Haustechnik. Die Pumpe zeichnet sich durch ihre kompakte Bauform mit gegenüberliegenden Saug- und Druckstutzen aus, die einen einfachen Einbau in bestehende Rohrleitungssysteme ermöglichen.

Wie ist die TPE2 konstruiert?

Die Pumpe folgt dem Top-Pull-Out-Prinzip. Dies bedeutet, dass der gesamte Pumpenkopf, bestehend aus Motor, Kopfstück und Laufrad, für Wartungs- oder Instandhaltungsarbeiten entnommen werden kann, ohne das Pumpengehäuse aus der Verrohrung lösen zu müssen. Das Gehäuse sowie das Laufrad sind aus robustem Gusseisen gefertigt, was eine hohe Langlebigkeit im Betrieb sicherstellt. Die Gleitringdichtung entspricht der Norm EN 12756 und sorgt für eine zuverlässige Abdichtung.

Welche Steuerungsmöglichkeiten bietet die Pumpe?

Die TPE2 verfügt über einen integrierten Frequenzumrichter, der eine stufenlose Drehzahlregelung ermöglicht. Dies erlaubt eine präzise Anpassung der Pumpenleistung an den tatsächlichen Bedarf. Zur Kommunikation und Systemintegration stehen diverse Schnittstellen zur Verfügung, darunter RS-485 und Modbus RTU sowie analoge Signaleingänge für 0-10 V, 2-10 V, 0-20 mA und 4-20 mA. Zudem ist die Einbindung von Sensoren über PT100, PT1000 oder PTC-Schnittstellen möglich. Ein potentialfreier Schaltkontakt ist ebenfalls vorhanden.

Technische Daten

• Motorausgangsleistung (P2): 7,5 kW
• Max. Volumenstrom: 299 m3/h
• Max. Förderhöhe: 17 m
• Energieeffizienzklasse: IE5
• Nenndurchmesser: DN 150
• Max. Arbeitsdruck: 16 bar

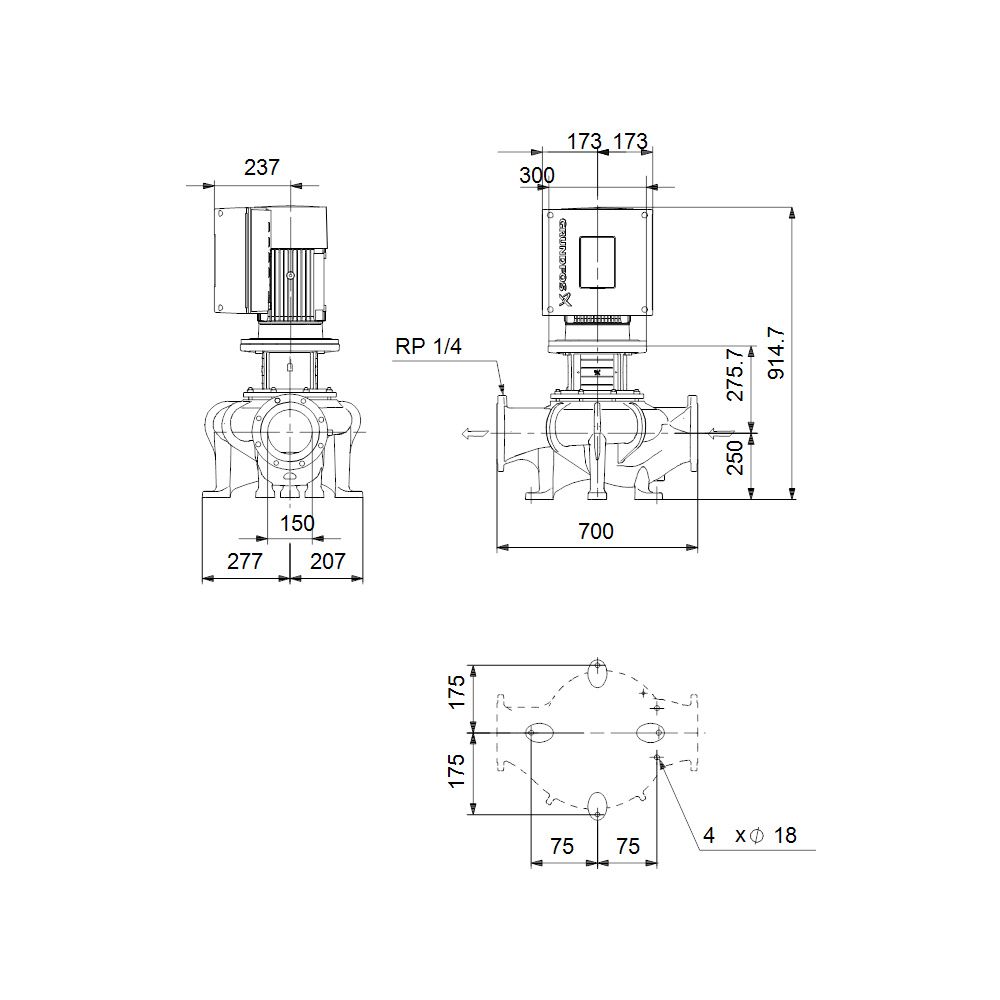

• Einbaulänge: 700 mm
• Schutzart: IP55
• Mediumtemperatur: -25 bis 120 °C
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos TPE2 150-170 überzeugt durch ihre hohe Energieeffizienz gemäß IE5-Standard und die flexible, stufenlose Drehzahlregelung. Mit einer maximalen Förderhöhe von 17 m und einem Volumenstrom von bis zu 299 m3/h bietet sie eine leistungsstarke Lösung für industrielle und gewerbliche Anlagen. Die robuste Konstruktion aus Gusseisen und die wartungsfreundliche Top-Pull-Out-Bauweise machen sie zu einer zuverlässigen Komponente für den dauerhaften Einsatz in anspruchsvollen hydraulischen Systemen.
