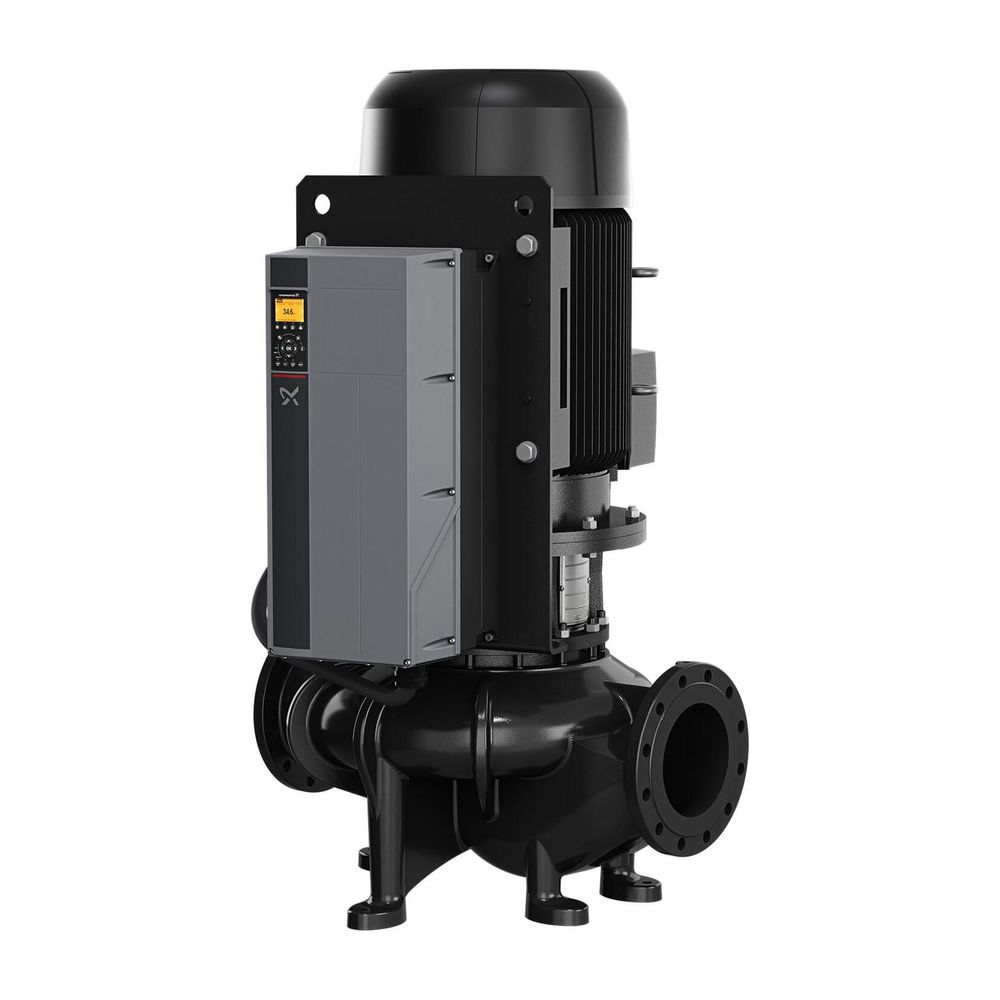

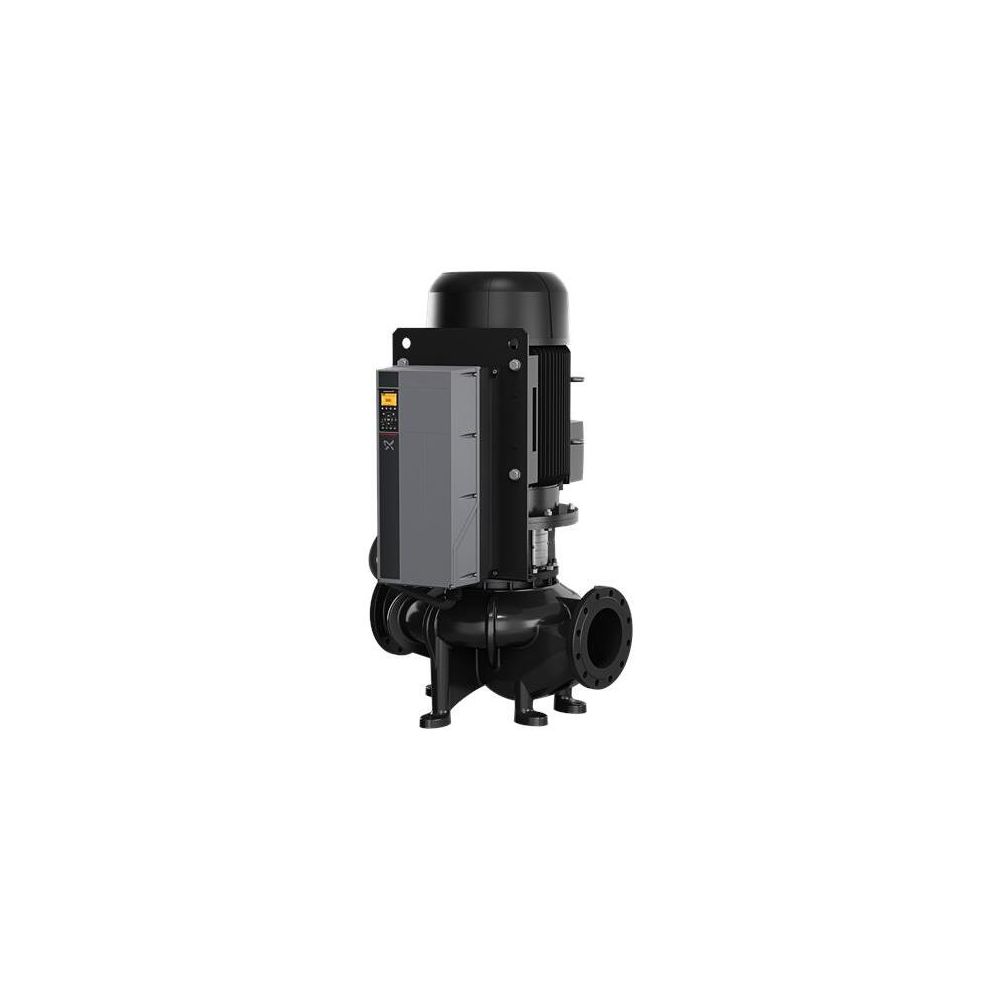

Grundfos Trockenläuferpumpe elektr. ger. TPE 200-240/4 NC-A-F-A-BQQE-RW3, 3x400V 57A 16 bar 24m 632,6m3/h

Die Grundfos Trockenläuferpumpe TPE 200-240/4 NC-A-F-A-BQQE-RW3 ist eine einstufige Spiralpumpe in robuster Inlinebauweise, die für effiziente Förderaufgaben in industriellen Wassersystemen konzipiert wurde. Mit ihrem lüftergekühlten Permanentmagnet-Synchronmotor der Energieeffizienzklasse IE5 und dem integrierten Frequenzumrichter ermöglicht sie eine präzise, stufenlose Anpassung der Pumpenleistung an den tatsächlichen Bedarf. Die Pumpe zeichnet sich durch eine hohe Betriebssicherheit sowie eine wartungsfreundliche Konstruktion aus.

Wie ist die Pumpe konstruiert?

Die TPE 200-240/4 verfügt über gegenüberliegende Saug- und Druckstutzen mit identischem Durchmesser, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Ein wesentliches Merkmal ist das Top-Pull-Out-Prinzip: Der gesamte Pumpenkopf, bestehend aus Motor, Kopfstück und Laufrad, lässt sich für Wartungs- oder Instandhaltungsarbeiten entnehmen, ohne dass das Pumpengehäuse aus der Verrohrung gelöst werden muss. Das Gehäuse besteht aus widerstandsfähigem Grauguss (EN-GJL-250), während das Laufrad aus Grauguss (EN-GJL-200) gefertigt ist. Die Abdichtung erfolgt über eine Gleitringdichtung gemäß EN 12756.

Welche Vorteile bietet die Antriebstechnik?

Der Permanentmagnet-Synchronmotor erreicht die Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Durch den integrierten Frequenzumrichter und den PI-Regler wird die Drehzahl kontinuierlich an die Systemanforderungen angepasst, was den Energieverbrauch optimiert. Die Kommunikation erfolgt über eine integrierte RS-485-Schnittstelle sowie diverse analoge Signaleingänge (0-10 V, 2-10 V, 0-20 mA, 4-20 mA). Zudem werden Protokolle wie Modbus RTU und BACnet MS/TP unterstützt, was eine nahtlose Einbindung in moderne Gebäudeleittechnik ermöglicht.

Technische Daten

• Motorausgangsleistung (P2): 30 kW
• Max. Volumenstrom: 632,6 m3/h
• Max. Förderhöhe: 24 m
• Max. Arbeitsdruck: 16 bar
• Nenndurchmesser Anschluss: DN 200
• Einbaulänge: 900 mm
• Energieeffizienzklasse Motor: IE5
• Schutzart: IP55
• Mediumtemperatur: -25 bis 120 °C
• Mindesteffizienzindex (MEI): 0,7

Die Grundfos TPE 200-240/4 überzeugt durch ihre hohe Energieeffizienz und flexible Regelbarkeit. Mit einer Motorleistung von 30 kW und einem maximalen Volumenstrom von 632,6 m3/h ist sie für leistungsstarke Anwendungen ausgelegt. Die Kombination aus robuster Grauguss-Konstruktion, der wartungsfreundlichen Top-Pull-Out-Bauweise und der modernen Schnittstellenvielfalt macht diese Pumpe zu einer zuverlässigen Lösung für industrielle und gewerbliche Anlagen, die eine präzise und energieoptimierte Förderung erfordern.
