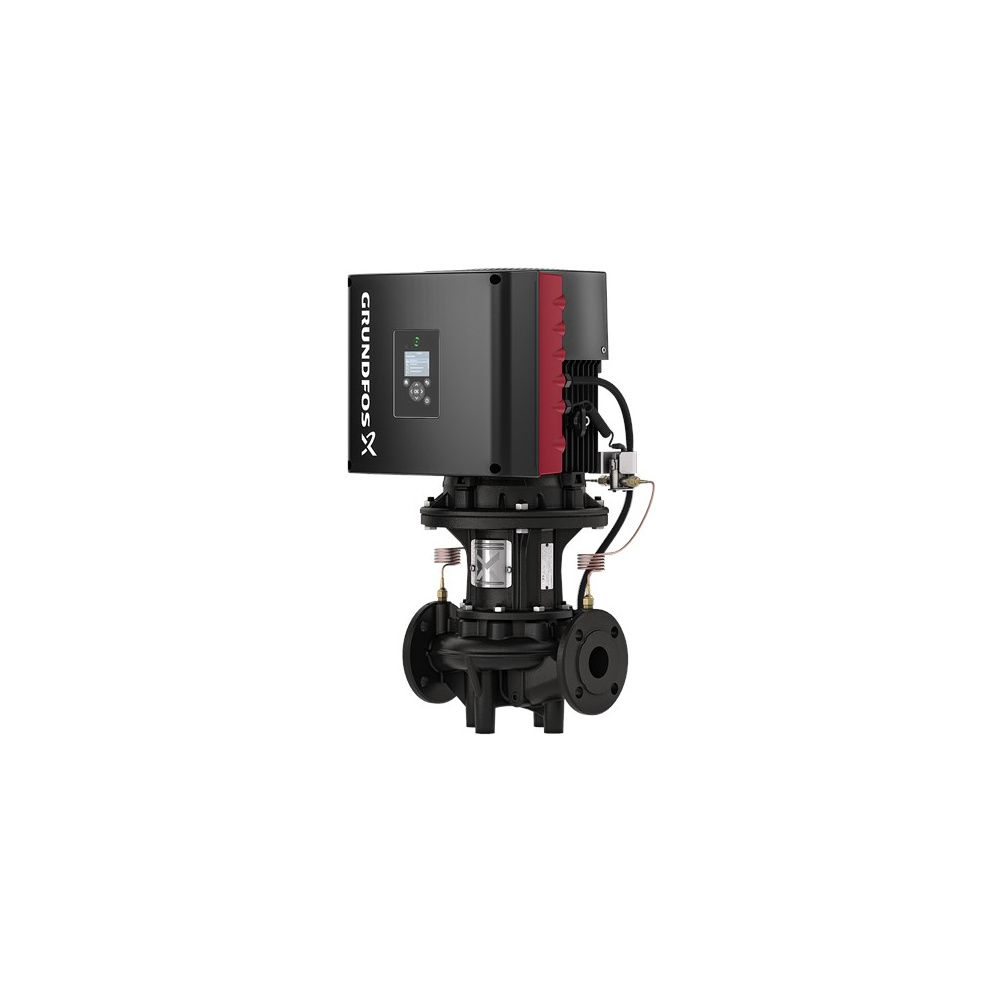

Grundfos Trockenläuferpumpe elektronisch geregelt TPE3 32-390 S-A-F-A-BQQE-IWB, 3x380-500V 4,15-3,4A 16 bar 39m 29,4m3/h

Die Grundfos TPE3 32-390 S-A-F-A-BQQE-IWB ist eine elektronisch geregelte Trockenläuferpumpe in effizienter Inlinebauweise. Diese einstufige Spiralpumpe zeichnet sich durch ihre hohe Energieeffizienz und präzise Anpassungsfähigkeit an den aktuellen Bedarf aus. Mit einem Motor der Energieeffizienzklasse IE5 und einem integrierten Frequenzumrichter eignet sie sich ideal für anspruchsvolle Anwendungen, bei denen eine kontinuierliche Drehzahlregelung erforderlich ist. Die Pumpe ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt.

Wie ist die TPE3 konstruiert?

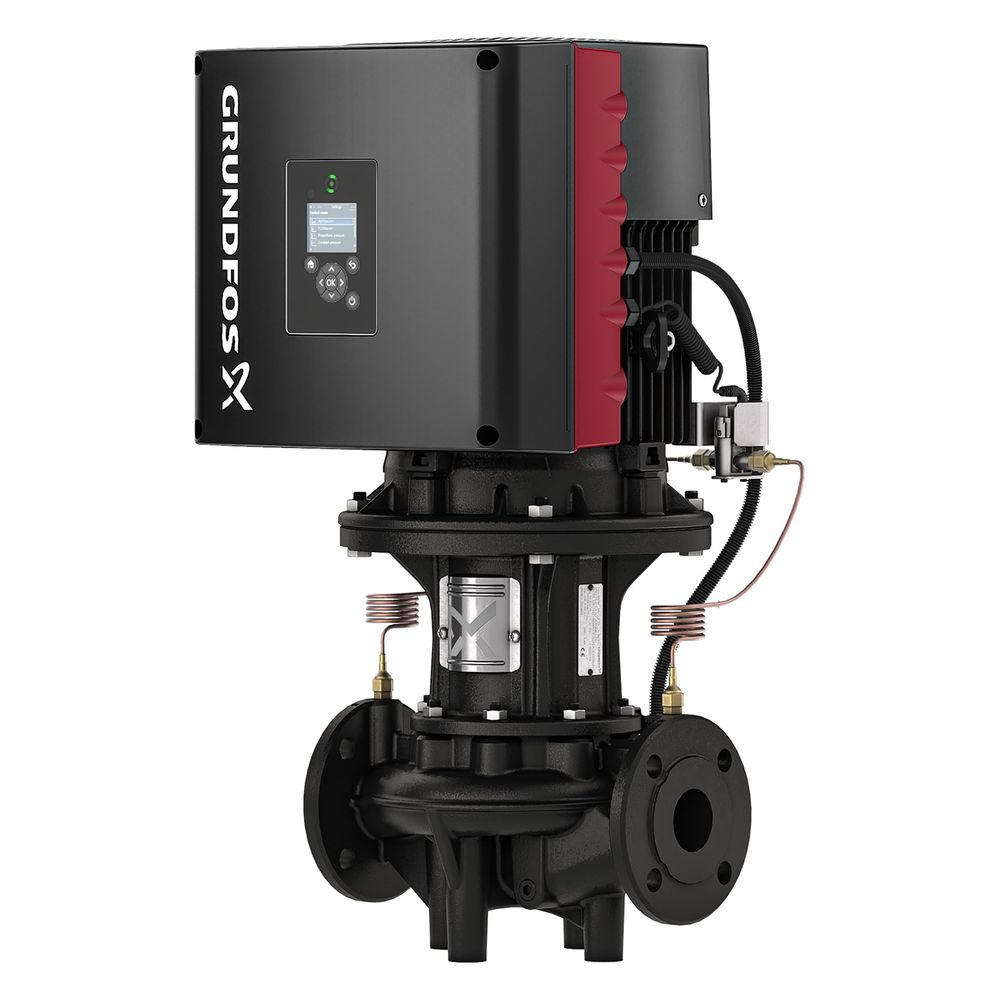

Die Pumpe folgt dem bewährten Top-Pull-Out-Prinzip. Dies ermöglicht es, den Pumpenkopf bestehend aus Motor, Kopfstück und Laufrad für Wartungs- oder Instandhaltungsarbeiten abzunehmen, ohne das Pumpengehäuse aus der bestehenden Verrohrung ausbauen zu müssen. Die Saug- und Druckstutzen sind gegenüberliegend angeordnet und weisen den gleichen Nenndurchmesser von DN 32 auf. Das Gehäuse besteht aus robustem Grauguss, während das Laufrad aus einem widerstandsfähigen Verbundwerkstoff gefertigt ist.

Welche Regelungsmöglichkeiten bietet die Pumpe?

Die TPE3 verfügt über einen integrierten Frequenzumrichter sowie einen PI-Regler, die direkt im Klemmenkasten untergebracht sind. Dies ermöglicht eine stufenlose Drehzahlregelung und eine exakte Leistungsanpassung. Zur Überwachung und Steuerung ist die Pumpe mit einem kombinierten Temperatur-Differenzdruck-Sensor ausgestattet. Über diverse Schnittstellen, darunter 0-10 V, 2-10 V, 4-20 mA sowie einen potentialfreien Schaltkontakt, lässt sich die Pumpe flexibel in bestehende Systeme einbinden. Eine RS-485-Kommunikationsschnittstelle ist ebenfalls vorhanden.

Technische Daten

• Motorausgangsleistung (P2): 2,2 kW
• Max. Volumenstrom: 29,4 m3/h
• Max. Förderhöhe: 39 m
• Energieeffizienzklasse Motor: IE5
• Nenndurchmesser: DN 32
• Max. Arbeitsdruck: 16 bar

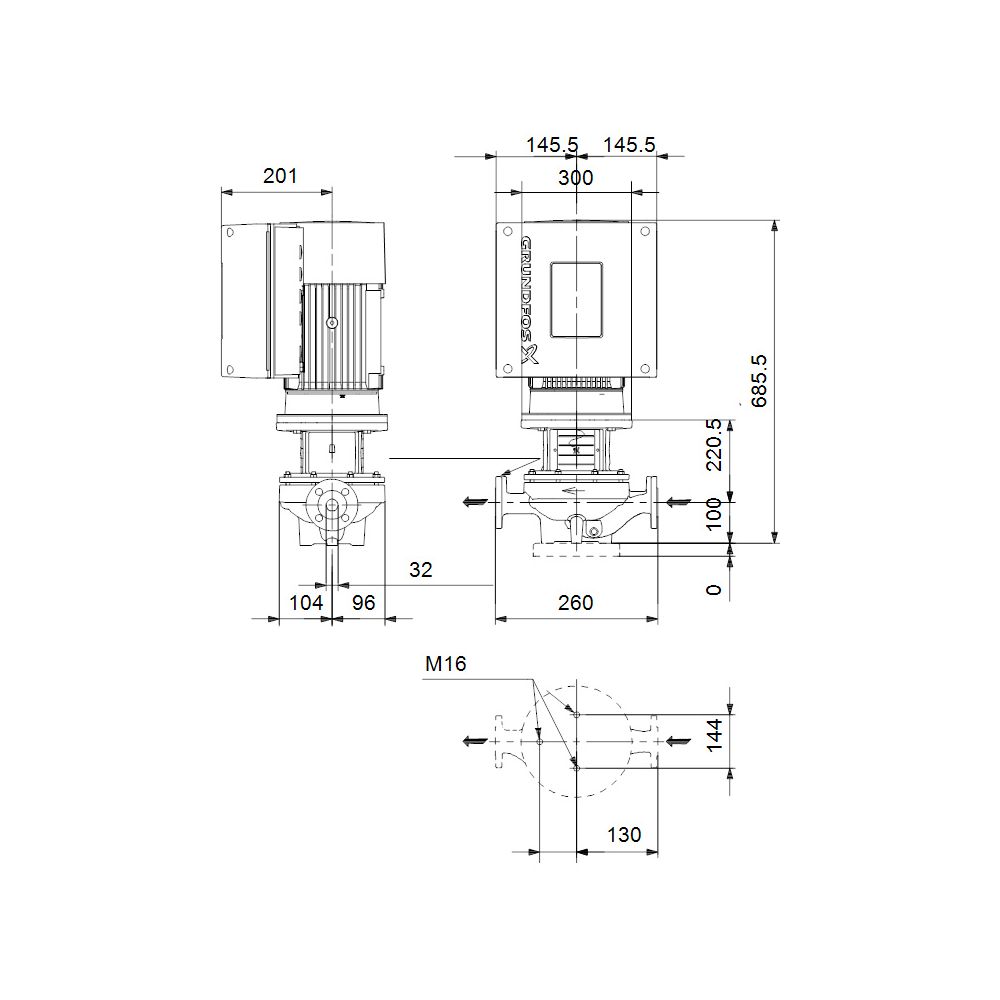

• Einbaulänge: 260 mm
• Schutzart: IP55
• Medientemperaturbereich: -25 bis 120 °C
• Mindesteffizienzindex (MEI): 0,7

Die Grundfos TPE3 32-390 überzeugt durch ihre hohe Energieeffizienz gemäß IE5-Standard und ihre wartungsfreundliche Konstruktion. Dank der stufenlosen Drehzahlregelung und der integrierten Sensorik passt sich die Pumpe mit einer Motorleistung von 2,2 kW optimal an wechselnde Betriebsanforderungen an. Mit einer maximalen Förderhöhe von 39 m und einem Volumenstrom von bis zu 29,4 m3/h bietet sie eine leistungsstarke Lösung für professionelle Anforderungen in der Gebäudetechnik.
