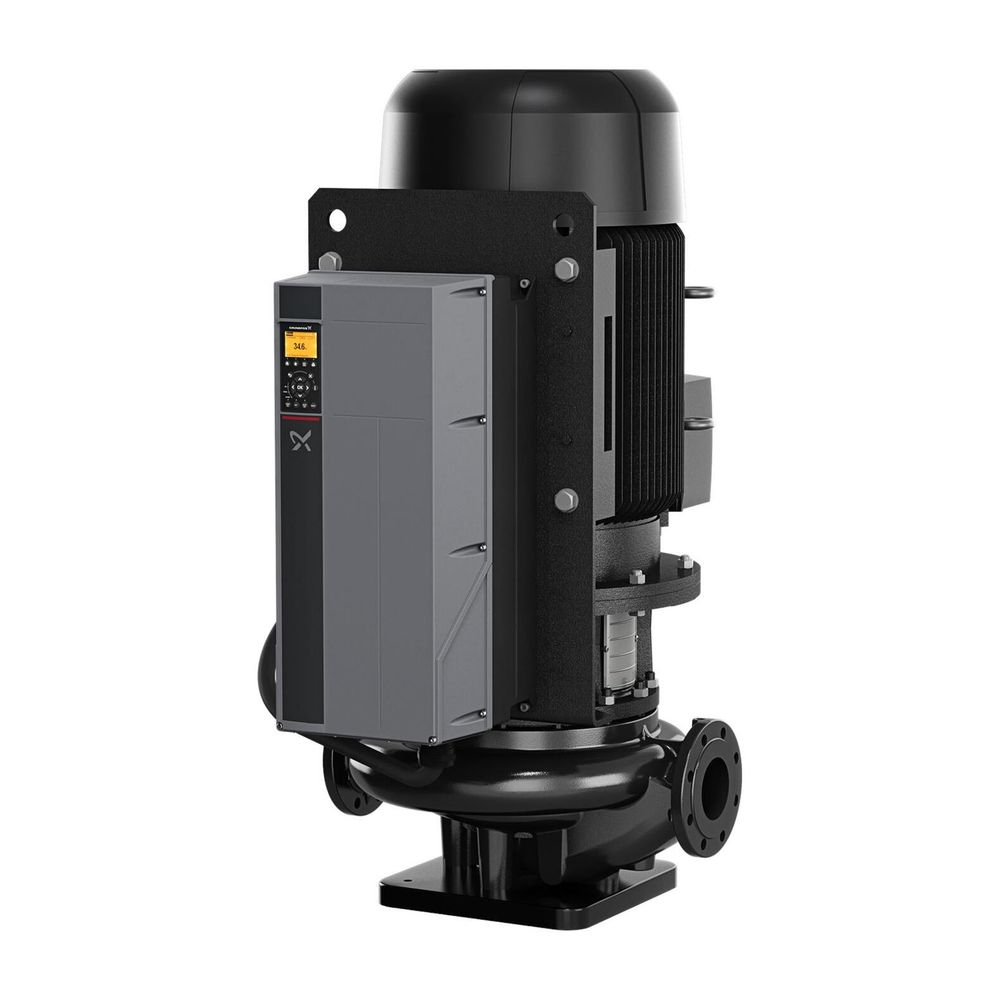

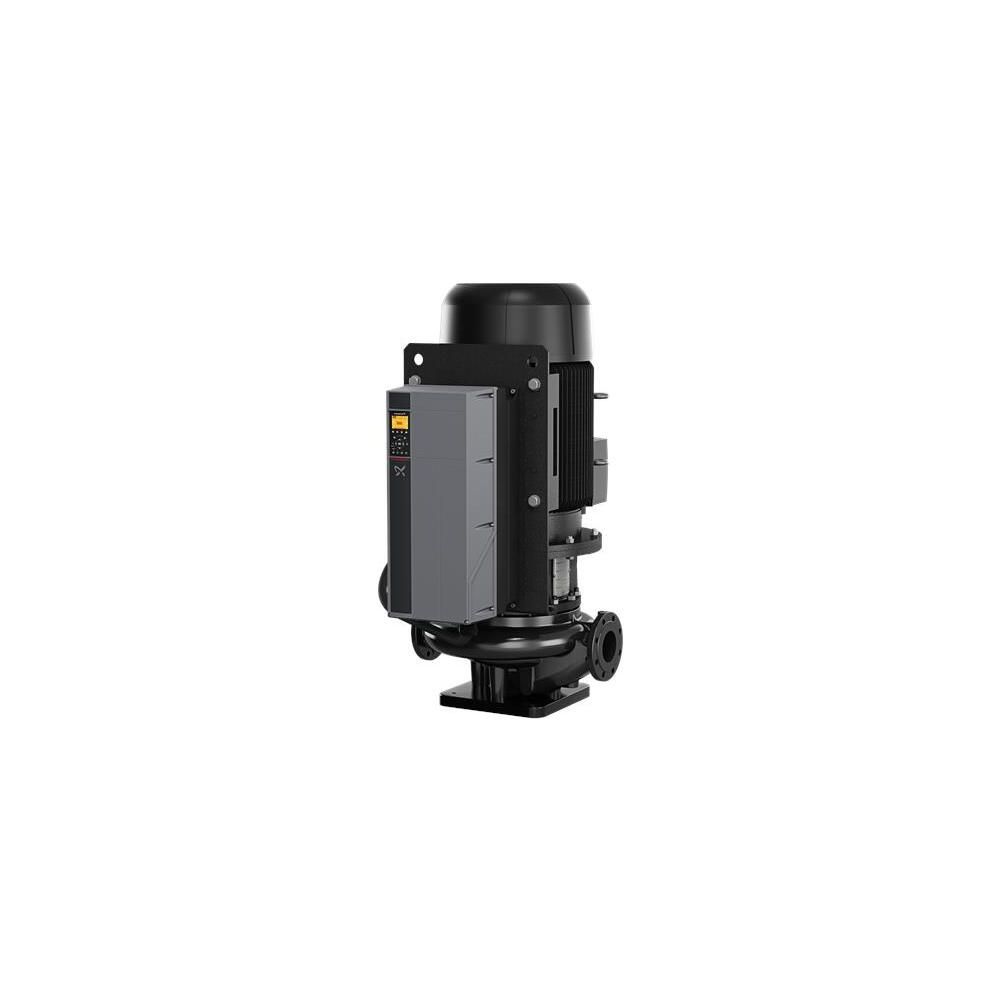

Grundfos Trockenläuferpumpe elektr. ger. TPE 100-530/2 NC-A3-F-O-DAQF-TW1, 3x380-420D/660-725YV 64,0/37,0A 25 bar 53m 267,4m3/h

Die Grundfos Trockenläuferpumpe TPE 100-530/2 ist eine leistungsstarke, einstufige Spiralpumpe in robuster Inlinebauweise. Mit ihrem integrierten Frequenzumrichter und einem PI-Regler ermöglicht sie eine präzise, stufenlose Anpassung der Motordrehzahl an den tatsächlichen Bedarf. Diese hocheffiziente Pumpe der Energieeffizienzklasse IE4 eignet sich für anspruchsvolle Anwendungen, bei denen eine zuverlässige Förderung von Wasser bei Medientemperaturen von 0 bis 140 °C erforderlich ist.

Wie ist die Pumpe konstruiert?

Die TPE 100-530/2 zeichnet sich durch ihre wartungsfreundliche Top-Pull-Out-Konstruktion aus. Diese Bauweise erlaubt es, den Pumpenkopf bestehend aus Motor, Kopfstück und Laufrad für Instandhaltungsarbeiten abzunehmen, ohne das Pumpengehäuse aus der bestehenden Verrohrung entfernen zu müssen. Die Saug- und Druckstutzen sind gegenüberliegend angeordnet und verfügen über identische Nenndurchmesser von DN 100, was eine einfache Integration in das Rohrleitungssystem über DIN-Flansche nach EN 1092-2 ermöglicht.

Welche technischen Vorteile bietet der Antrieb?

Der lüftergekühlte Asynchronmotor mit einer Bemessungsleistung von 45 kW ist für den Betrieb an einem 3-Phasen-Netz ausgelegt. Durch den integrierten Frequenzumrichter wird eine effiziente Drehzahlregelung realisiert, die den Energieverbrauch optimiert. Die Pumpe unterstützt diverse Kommunikationsprotokolle wie Modbus RTU und BACnet MS/TP sowie analoge Schnittstellen, was eine nahtlose Einbindung in moderne Gebäudeleittechnik ermöglicht. Ein potentialfreier Schaltkontakt ist ebenfalls vorhanden.

Technische Daten

• Motorausgangsleistung (P2): 45 kW
• Max. Volumenstrom: 267,4 m3/h
• Max. Förderhöhe: 53 m
• Nenndurchmesser: DN 100
• Max. Arbeitsdruck: 25 bar
• Motor-Energieeffizienzklasse: IE4
• Schutzart: IP55

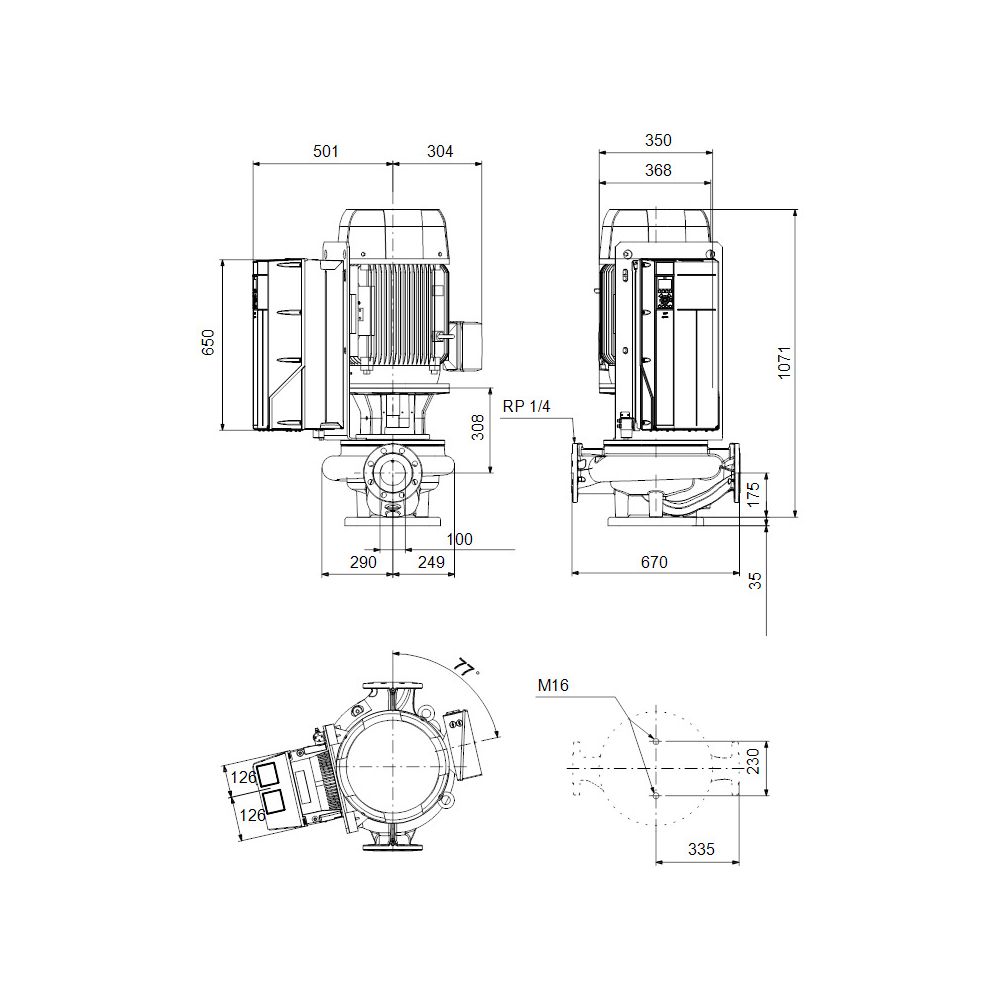

• Einbaulänge: 670 mm
• Medientemperatur: 0 - 140 °C
• Mindesteffizienzindex (MEI): 0,7

Die Grundfos TPE 100-530/2 überzeugt durch ihre hohe Betriebssicherheit und Flexibilität. Mit einer Motorleistung von 45 kW und der effizienten IE4-Klassifizierung ist sie für den professionellen Einsatz konzipiert. Die stufenlose Drehzahlregelung und die robuste Ausführung aus Gusseisen sorgen für eine langlebige und bedarfsgerechte Wasserförderung. Dank der integrierten Kommunikationsschnittstellen und der wartungsfreundlichen Inline-Konstruktion stellt sie eine zukunftssichere Lösung für komplexe hydraulische Systeme dar.
