Beschreibung

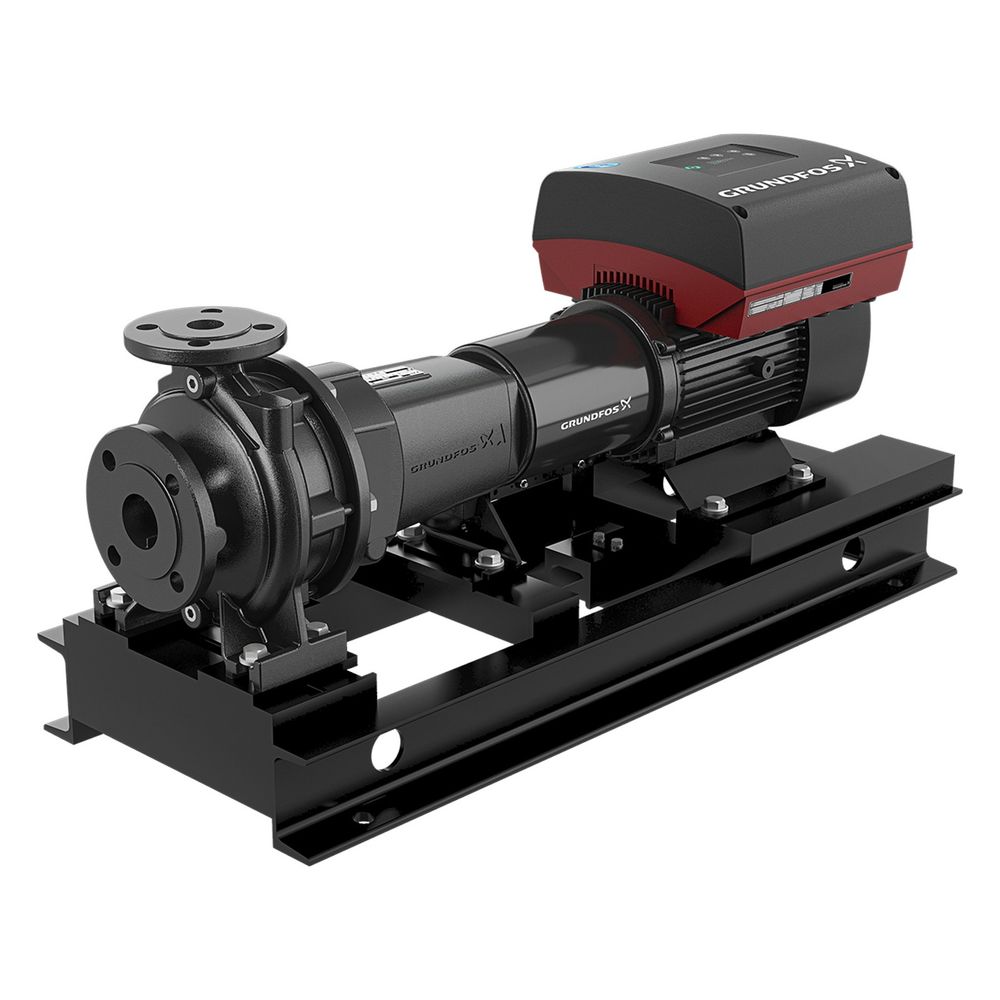

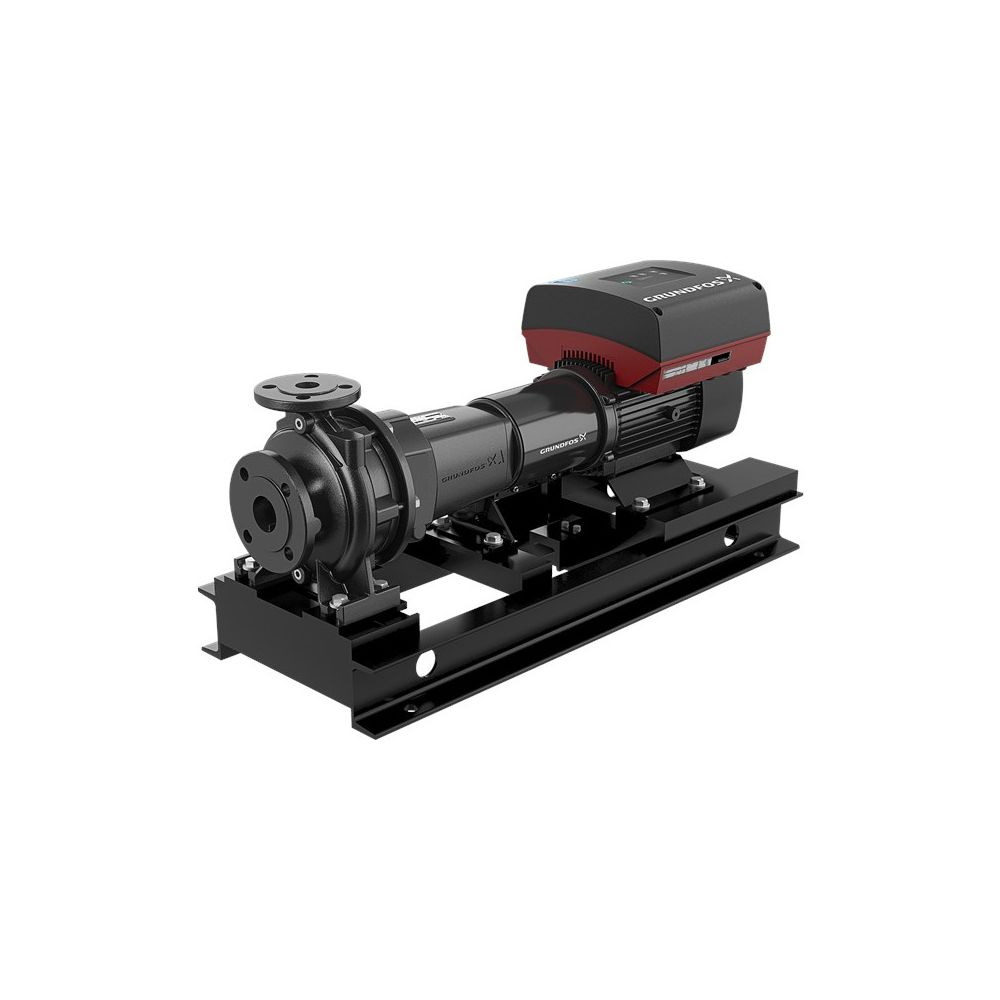

Grundfos Blockpumpe NKE 100-250/274BA2F2AESBAQEOWA, max. Betriebsdruck 16 bar, max. Förderhöhe 23,8, Förderstrom 171,54m3/h
Die Grundfos Blockpumpe NKE 100-250/274BA2F2AESBAQEOWA ist eine normalsaugende, einstufige Kreiselpumpe, die für anspruchsvolle industrielle Anwendungen konzipiert wurde. Mit einer Motorausgangsleistung von 15 kW und der hocheffizienten Energieeffizienzklasse IE5 bietet dieses System eine präzise elektronische Drehzahlregelung. Die Pumpe ist auf einem gemeinsamen Grundrahmen montiert und zeichnet sich durch ihre robuste Bauweise aus Gusseisen aus, was sie zu einer zuverlässigen Lösung für den Transport von Wasser in einem Temperaturbereich von 0 bis 120 Grad Celsius macht.
Wie ist die Pumpe konstruiert?
Die NKE Blockpumpe folgt der Norm EN 733 und ISO 5199, was eine hohe Kompatibilität und Standardisierung sicherstellt. Dank der Prozessbauweise lassen sich Kupplung, Lagerträger und Laufrad demontieren, ohne dass der Motor, das Pumpengehäuse oder die Rohrleitungen entfernt werden müssen. Dies vereinfacht Wartungsarbeiten erheblich. Das Pumpengehäuse besteht aus Grauguss (EN-GJL-250) mit einer schützenden CED-Beschichtung, während das Laufrad aus Gusseisen (EN-GJL-200) gefertigt ist. Die Welle aus Edelstahl (AISI 304) sorgt für zusätzliche Langlebigkeit.
Welche Vorteile bietet die elektronische Regelung?
Der integrierte Frequenzumrichter und der PI-Regler im Klemmenkasten ermöglichen eine stufenlose, kontinuierliche Anpassung der Motordrehzahl an den aktuellen Bedarf. Dies führt zu einer optimierten Pumpenleistung und einem effizienten Betrieb. Die Kommunikation erfolgt über eine RS-485 Schnittstelle, zudem werden Protokolle wie Modbus RTU und EtherNet/IP unterstützt. Über diverse Schnittstellensignale wie 0-10 V, 4-20 mA oder PT100/PT1000/PTC lässt sich die Pumpe flexibel in bestehende Automatisierungssysteme einbinden.
Technische Daten
- Motorausgangsleistung (P2): 15 kW
- Motor-Energieeffizienzklasse: IE5
- Max. Betriebsdruck: 16 bar
- Max. Förderhöhe: 23,8 m
- Max. Volumenstrom: 229,82 m3/h
- Nenndurchmesser Einlass: DN 125
- Nenndurchmesser Auslass: DN 100
- Schutzart: IP55
- Drehzahl: 1447 1/min
- Mindesteffizienzindex (MEI): 0,7
Die Grundfos NKE 100-250/274BA2F2AESBAQEOWA überzeugt durch ihre hohe Energieeffizienz der Klasse IE5 und die flexible, stufenlose Drehzahlregelung. Mit einer Leistung von 15 kW und einem maximalen Betriebsdruck von 16 bar ist sie für anspruchsvolle Förderaufgaben ausgelegt. Die robuste Konstruktion aus Gusseisen und die wartungsfreundliche Prozessbauweise ermöglichen eine lange Lebensdauer und eine einfache Instandhaltung, wodurch sie eine wirtschaftliche Wahl für industrielle Wasserfördersysteme darstellt.
Technische Daten
| Hersteller-Warengruppe | Blockpumpen |
| Hersteller-Produktgruppe | Blockpumpen elektronisch geregelt |
| Hersteller-Artikelnummer | 98760145 |
| Hersteller | Grundfos |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | GRUNDFOS-98760145 |
| Bemessungsspannung | 380 - 480 |
| Breite Grundplatte | 446 |
| Drehzahl | 1447 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 5712600991309 |
| Elektrischer Anschluss | Anschlussklemmen |
| Explosionsgeschützt | nein |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Funkstandard 2G | nein |
| Funkstandard 3G | nein |
| Funkstandard 4G | nein |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | ja |
| Funkstandard WLAN 80211 | nein |
| Förderhöhe bei Volumenstrom (BEP) | 211,82 |
| Gewicht | 327,54 kg |

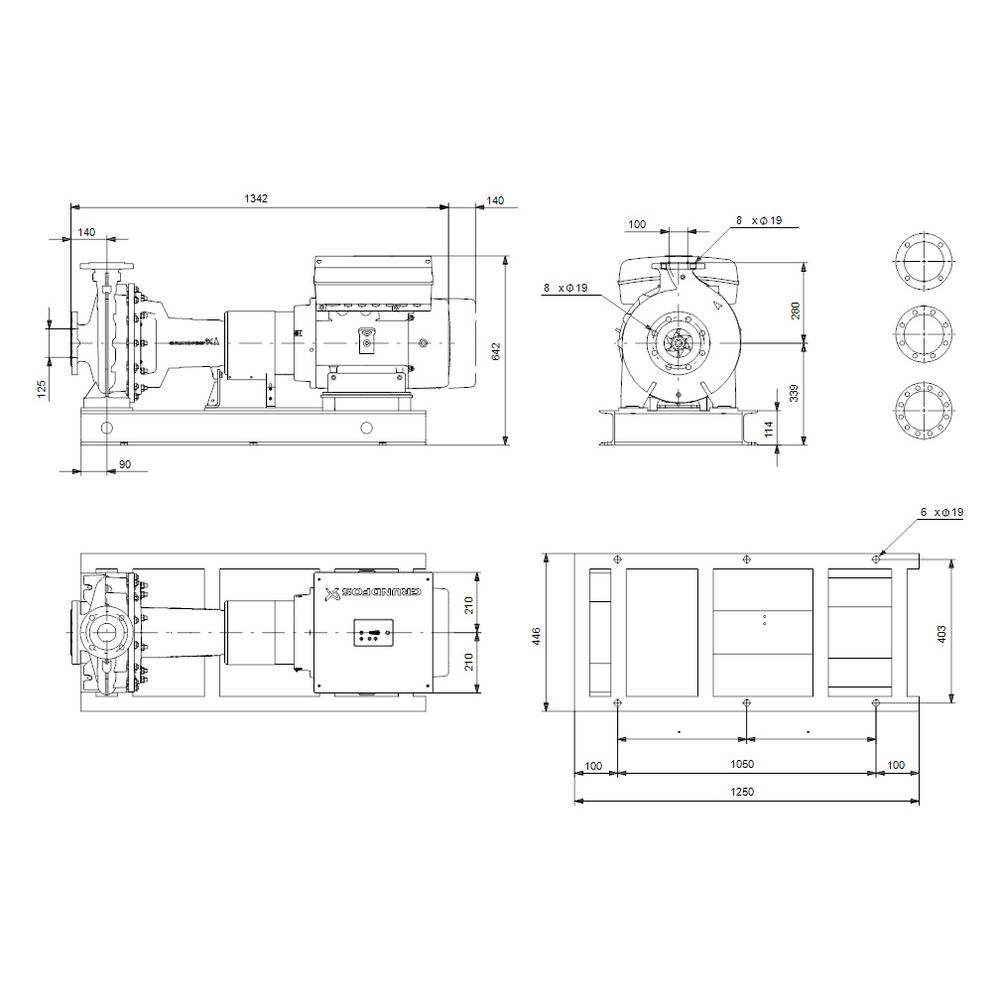

| Höhe Ansaugseite | 339 |
| Höhe Druckseite | 642 |
| Isolationsklasse nach IEC | F |
| Kommunikation | eingebaut und vorbereitet |
| Länge Grundplatte | 1250 |
| Länge Mitte Druck-/Sauganschluss | 140 |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 25,2 |
| Max Volumenstrom | 229,82 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 120 |
| Mindesteffizienzindex (MEI) | 0,7 |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Motor-Energieeffizienzklasse | IE5 |
| Motorausgangsleistung (P2) | 15 |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| Nenndurchmesser, Anschluss Einlassseite | DN 125 |
| Nennstrom | 25,72 |
| Normmotor | ja |
| Potentialfreier Schaltkontakt | ja |
| Pumpenlänge | 1342 |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | ja |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | ja |
| Schnittstellensignal 0-20 mA / 4-20 mA | ja |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur | -20 - 50 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | ja |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Verstärkte Motorkühlung | nein |
| Volumenstrom (BEP) | 171,54 |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen EN-GJL-200 (GG 20) |
| WEEE-Nr. | 58075890 |
