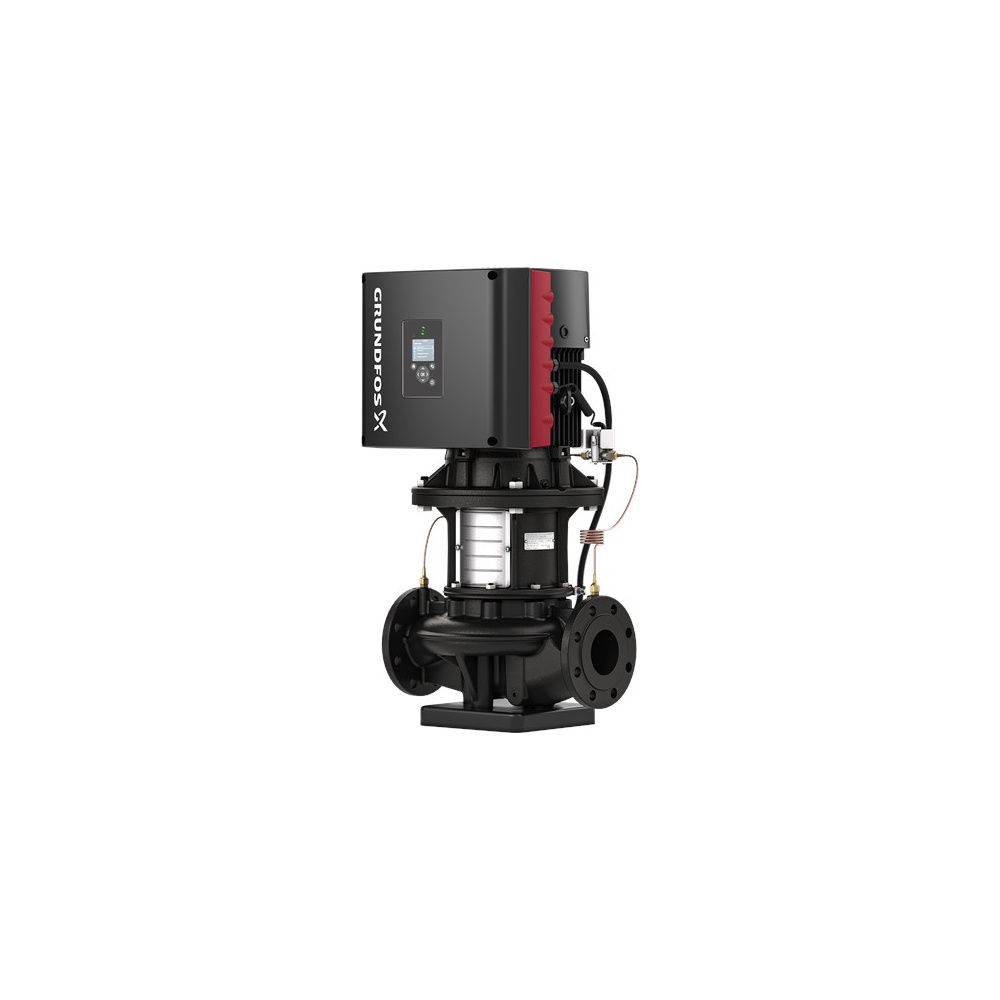

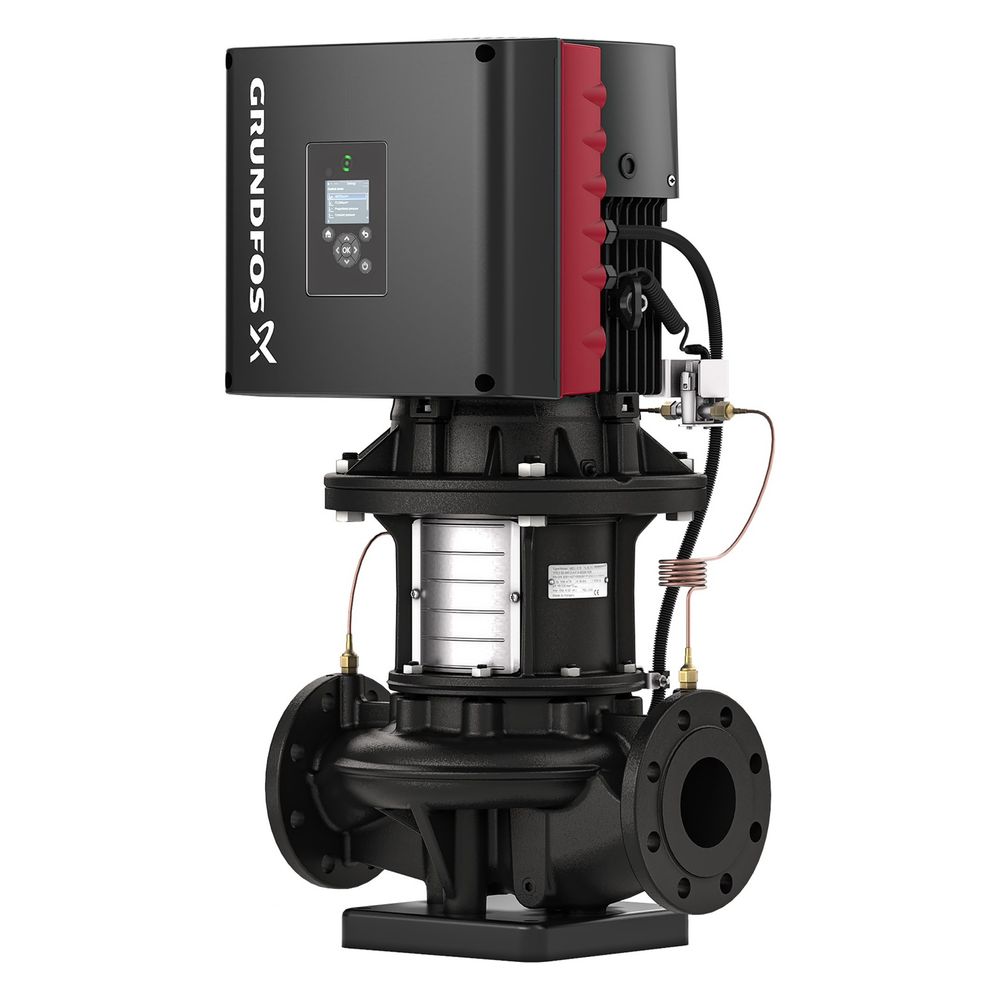

Grundfos Trockenläuferpumpe elektronisch geregelt TPE3 100-350 S-A-F-A-BQQE-NWB, 3x380-500V 20,3-16,0A 16 bar 35m 212m3/h

Die elektronisch geregelte Trockenläuferpumpe TPE3 100-350 von Grundfos ist eine einstufige Spiralpumpe in effizienter Inlinebauweise. Mit einer Motorausgangsleistung von 11 kW und der Energieeffizienzklasse IE5 eignet sich dieses Modell für anspruchsvolle Anwendungen, bei denen eine präzise Anpassung der Pumpenleistung an den aktuellen Bedarf erforderlich ist. Die Pumpe ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und bietet durch ihre robuste Konstruktion aus Gusseisen eine hohe Zuverlässigkeit in verschiedenen Betriebsumgebungen.

Wie ist die TPE3 100-350 konstruiert?

Die Pumpe zeichnet sich durch ihre Inlinebauweise mit gegenüberliegenden Saug- und Druckstutzen gleichen Durchmessers aus, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Dank des Top-Pull-Out-Prinzips lässt sich der Pumpenkopf, bestehend aus Motor, Kopfstück und Laufrad, für Wartungs- oder Instandhaltungsarbeiten abnehmen, während das Pumpengehäuse fest in der Verrohrung verbleibt. Dies reduziert den Zeitaufwand bei Serviceeinsätzen. Der Anschluss erfolgt über standardisierte DIN-Flansche gemäß EN 1092-2.

Welche Vorteile bietet die elektronische Regelung?

Der integrierte Frequenzumrichter in Kombination mit einem PI-Regler ermöglicht eine stufenlose Drehzahlregelung. Dadurch passt sich die Leistung der Pumpe kontinuierlich an den tatsächlichen Bedarf an, was den Energieverbrauch optimiert. Zur präzisen Überwachung und Steuerung ist die Pumpe mit einem kombinierten Temperatur- und Differenzdrucksensor ausgestattet. Die Kommunikation erfolgt über diverse Schnittstellen, darunter RS-485 und EtherNet/IP, was eine Einbindung in moderne Gebäudemanagementsysteme unterstützt.

Technische Daten

• Max. Volumenstrom: 212 m³/h
• Max. Förderhöhe: 35 m
• Motorausgangsleistung (P2): 11 kW
• Energieeffizienzklasse: IE5
• Nenndurchmesser: DN 100
• Max. Arbeitsdruck: 16 bar
• Einbaulänge: 450 mm
• Schutzart: IP55
• Medientemperaturbereich: -25 bis 120 °C
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos TPE3 100-350 überzeugt durch ihre hohe Energieeffizienz und intelligente Regelungstechnik. Mit einer Leistung von 11 kW und der Einstufung in die IE5-Klasse stellt sie eine leistungsstarke Lösung für industrielle und gewerbliche Anwendungen dar. Die Kombination aus robuster Gusseisen-Bauweise, einfacher Wartung durch das Top-Pull-Out-Prinzip und der flexiblen elektronischen Drehzahlregelung sorgt für einen zuverlässigen Betrieb bei gleichzeitig optimiertem Energieverbrauch in anspruchsvollen Systemen.
