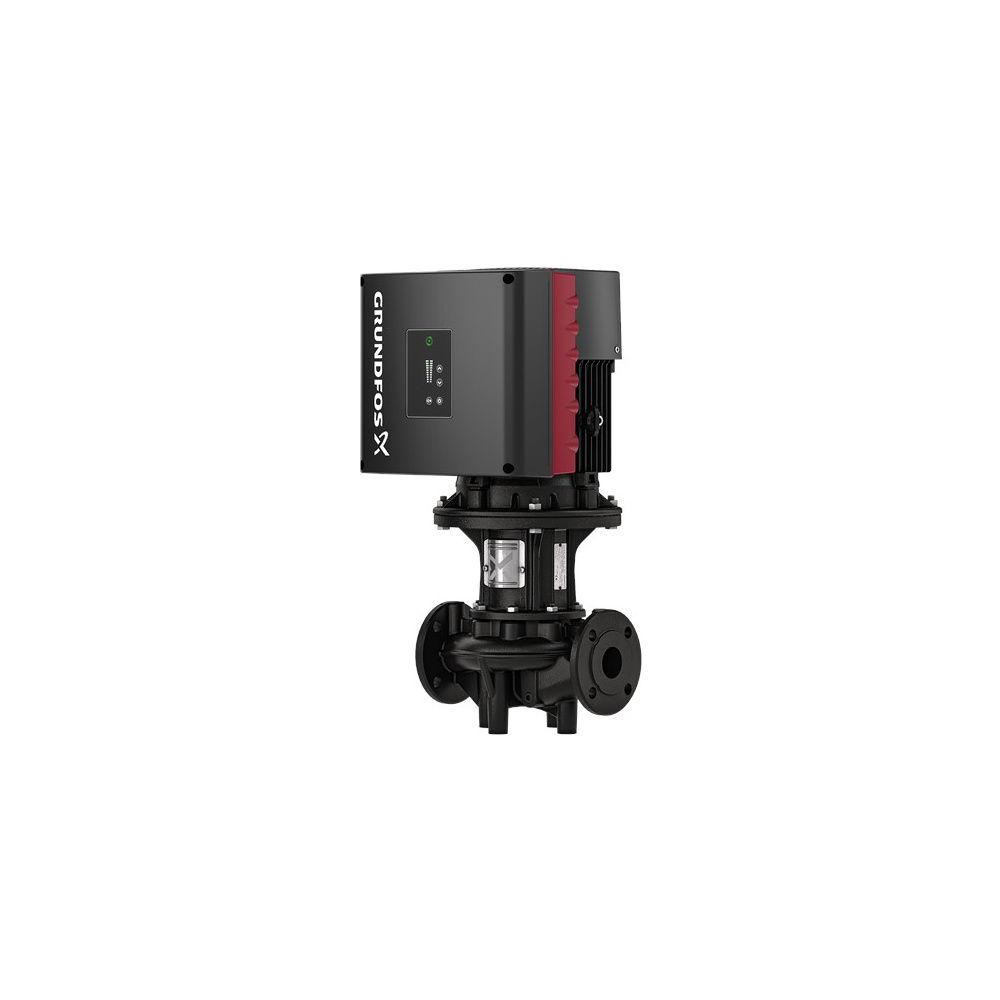

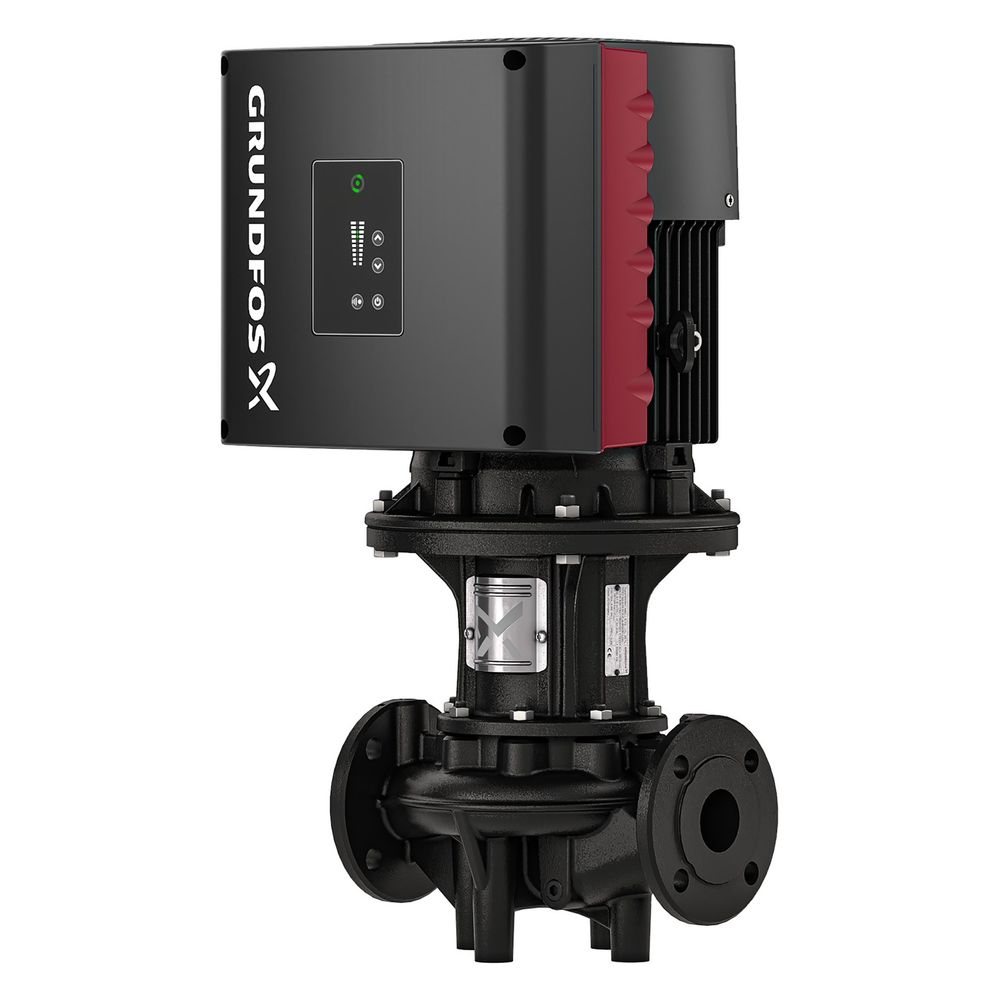

Grundfos Trockenläuferpumpe elektronisch geregelt TPE2 100-100 N-A-F-A-BQQE-HWA, 3x380-500V 2,9-2,5A 16 bar 10m 108m3/h

Die Grundfos Trockenläuferpumpe TPE2 100-100 N-A-F-A-BQQE-HWA ist eine elektronisch geregelte, einstufige Spiralpumpe in robuster Inlinebauweise. Mit ihrem hocheffizienten Permanentmagnet-Synchronmotor der Energieeffizienzklasse IE5 eignet sie sich für anspruchsvolle Anwendungen in der Haustechnik. Die Pumpe zeichnet sich durch eine hohe Betriebssicherheit und eine flexible Anpassung an den jeweiligen Bedarf aus, wobei sie für einen maximalen Arbeitsdruck von 16 bar ausgelegt ist.

Wie ist die TPE2 konstruiert?

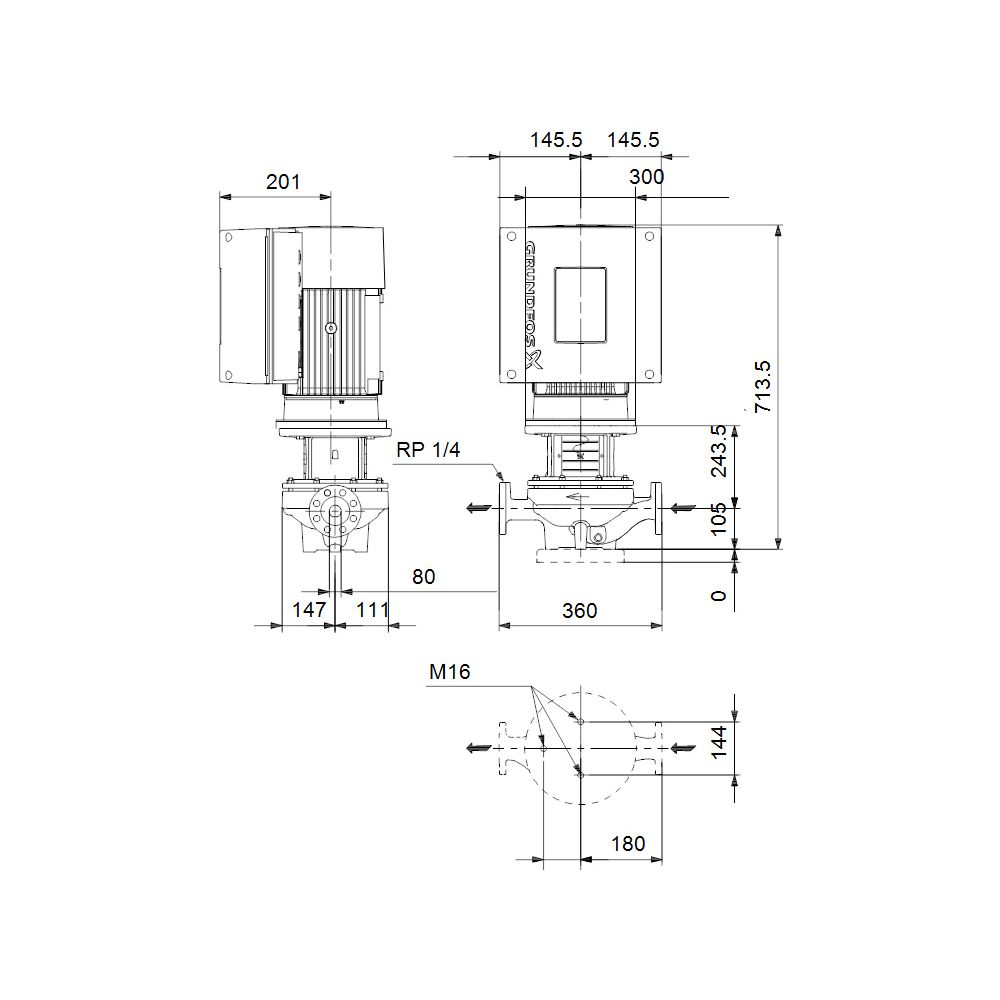

Die Pumpe ist als Inline-Modell konzipiert, bei dem Saug- und Druckstutzen den gleichen Durchmesser aufweisen. Dies ermöglicht eine einfache Integration in bestehende Rohrleitungssysteme. Ein wesentlicher Vorteil ist das Top-Pull-Out-Prinzip: Der gesamte Pumpenkopf, bestehend aus Motor, Kopfstück und Laufrad, lässt sich für Wartungs- oder Instandhaltungsarbeiten entnehmen, ohne dass das Pumpengehäuse aus der Verrohrung gelöst werden muss. Das Gehäuse und das Laufrad bestehen aus widerstandsfähigem Gusseisen, was eine lange Lebensdauer unterstützt.

Welche Steuerungsmöglichkeiten bietet die Pumpe?

Die TPE2 verfügt über eine stufenlose Drehzahlregelung, die direkt in den Motor integriert ist. Dies ermöglicht eine präzise Anpassung der Leistung an den tatsächlichen Bedarf. Zur Kommunikation und Steuerung stehen verschiedene Schnittstellen zur Verfügung, darunter ein potentialfreier Schaltkontakt sowie eine RS-485-Schnittstelle. Zudem können externe Signale wie 0-10 V, 2-10 V, 0-20 mA oder 4-20 mA verarbeitet werden. Auch der Anschluss von Sensoren wie PT100, PT1000 oder PTC ist möglich, was eine flexible Einbindung in übergeordnete Leitsysteme erlaubt.

Technische Daten

• Motorausgangsleistung (P2): 1,5 kW
• Max. Volumenstrom: 108 m3/h
• Max. Förderhöhe: 10 m
• Nenndurchmesser Anschluss: DN 100
• Max. Arbeitsdruck: 16 bar
• Energieeffizienzklasse Motor: IE5
• Schutzart: IP55
• Einbaulänge: 450 mm
• Medientemperaturbereich: -25 bis 120 °C
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos TPE2 100-100 überzeugt durch ihre hohe Energieeffizienz gemäß IE5 und die flexible, stufenlose Drehzahlregelung. Mit einer Motorleistung von 1,5 kW und einem maximalen Volumenstrom von 108 m3/h bietet sie eine leistungsstarke Lösung für industrielle und gewerbliche Anwendungen. Die robuste Bauweise aus Gusseisen, kombiniert mit der wartungsfreundlichen Top-Pull-Out-Konstruktion und der vielseitigen Schnittstellenanbindung, macht diese Pumpe zu einer zuverlässigen Komponente für effiziente Anlagenkonzepte.
