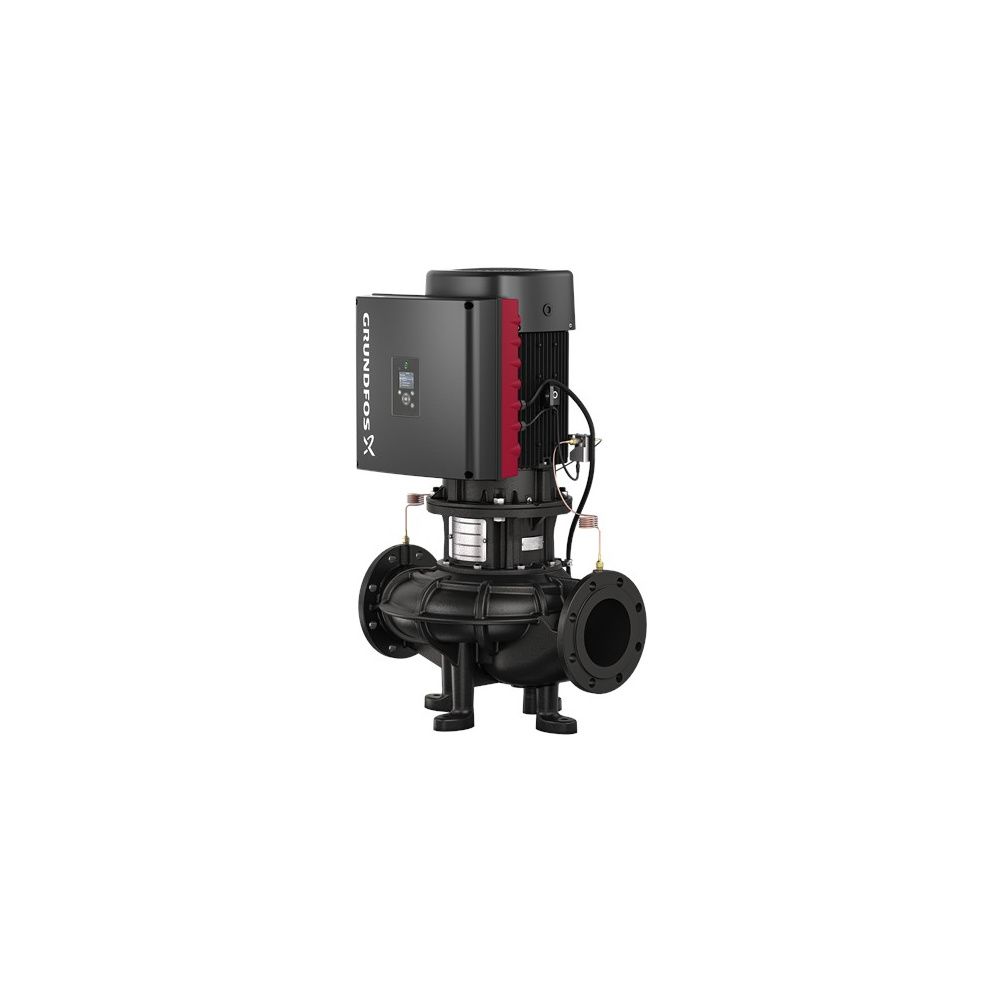

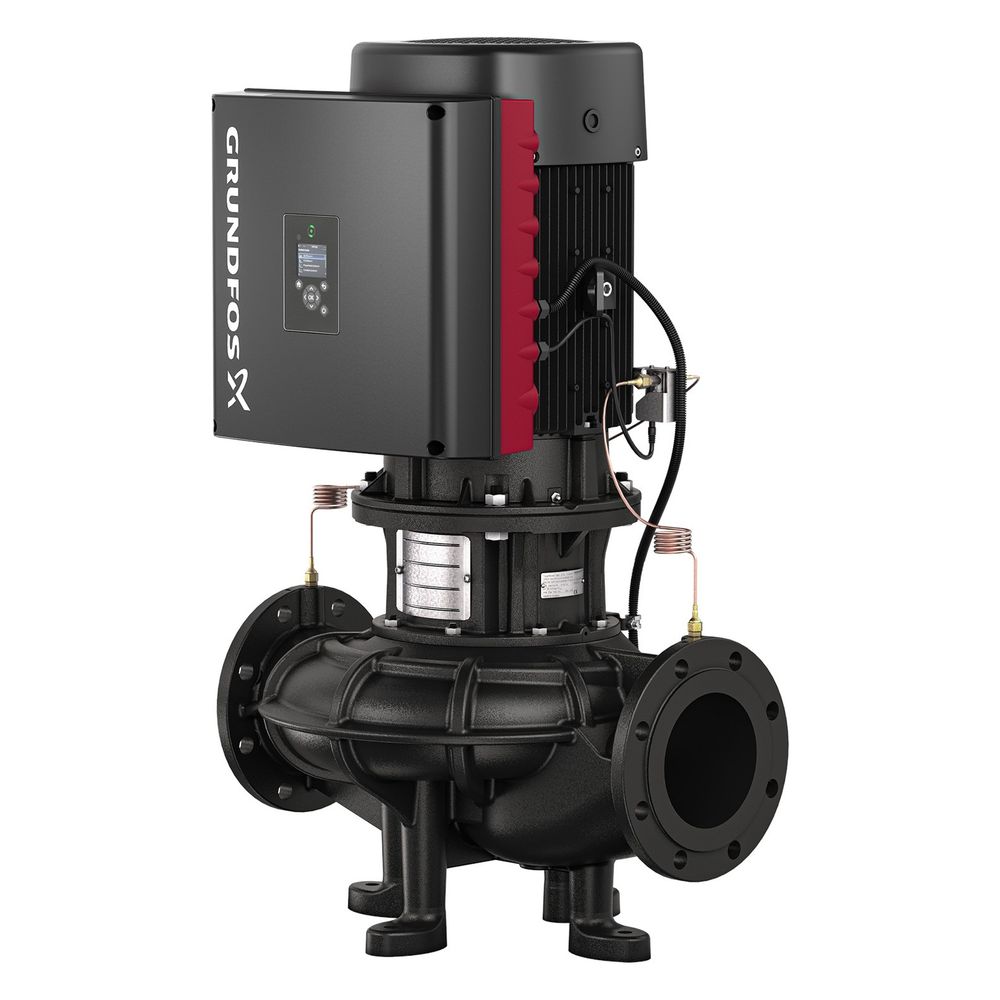

Grundfos Trockenläuferpumpe elektronisch geregelt TPE3 200-90 S-A-F-A-BQQE-MWA, 3x380-500V 14,1-11,1A 16 bar 9m 434m3/h

Die Grundfos Trockenläuferpumpe TPE3 200-90 S-A-F-A-BQQE-MWA ist eine elektronisch geregelte, einstufige Spiralpumpe in kompakter Inline-Bauweise. Sie ist für den Einsatz in anspruchsvollen Wassersystemen konzipiert und zeichnet sich durch eine hohe Energieeffizienz sowie eine präzise Leistungsanpassung aus. Mit einem maximalen Volumenstrom von 434 m³/h und einer Förderhöhe von bis zu 9 m eignet sich das Modell für industrielle und gewerbliche Anwendungen.

Wie ist die TPE3 konstruiert?

Die Pumpe ist nach dem Top-Pull-Out-Prinzip gefertigt. Dies ermöglicht die Entnahme des gesamten Pumpenkopfes – bestehend aus Motor, Kopfstück und Laufrad – für Wartungsarbeiten, während das Pumpengehäuse fest in der Verrohrung verbleibt. Die Saug- und Druckstutzen sind gegenüberliegend angeordnet und verfügen über identische Durchmesser. Der Anschluss erfolgt über standardisierte DIN-Flansche gemäß EN 1092-2.

Welche Antriebs- und Regelungstechnik wird genutzt?

Das Gerät ist mit einem hocheffizienten Permanentmagnet-Synchronmotor der Energieeffizienzklasse IE5 ausgestattet. Zur stufenlosen Drehzahlregelung dient ein im Klemmenkasten integrierter Frequenzumrichter mit PI-Regler, der die Pumpenleistung kontinuierlich an den aktuellen Bedarf anpasst. Ein kombinierter Temperatur- und Differenzdrucksensor unterstützt die präzise Steuerung. Die Kommunikation erfolgt über Schnittstellen wie RS-485, Modbus RTU und EtherNet/IP.

Welche Werkstoffe kommen zum Einsatz?

Die Pumpe ist auf Langlebigkeit ausgelegt. Das Pumpengehäuse besteht aus robustem Gusseisen (EN-GJL-250), während das Laufrad aus Gusseisen (EN-GJL-200) gefertigt ist. Diese Materialwahl ermöglicht eine hohe Beständigkeit im Dauerbetrieb bei Medientemperaturen von -25 °C bis 120 °C.

Technische Daten

• Motorleistung (P2): 7,5 kW
• Max. Volumenstrom: 434 m³/h
• Max. Förderhöhe: 9 m
• Max. Betriebsdruck: 16 bar
• Anschluss: DN 200 (Flansch PN 16)
• Energieeffizienzklasse: IE5
• Schutzart: IP55
• Medientemperaturbereich: -25 °C bis 120 °C
• Drehzahlregelung: stufenlos
• Werkstoff Gehäuse: Gusseisen (EN-GJL-250)

Die Grundfos TPE3 200-90 S-A-F-A-BQQE-MWA überzeugt durch ihre robuste Bauweise, hohe Energieeffizienz (IE5) und flexible elektronische Drehzahlregelung. Mit einer Motorleistung von 7,5 kW und einem maximalen Volumenstrom von 434 m³/h bietet sie eine zuverlässige Förderleistung bei einem Betriebsdruck von bis zu 16 bar. Diese Eigenschaften machen sie zu einer leistungsstarken Lösung für industrielle Wassersysteme, die eine präzise und effiziente Steuerung erfordern.
