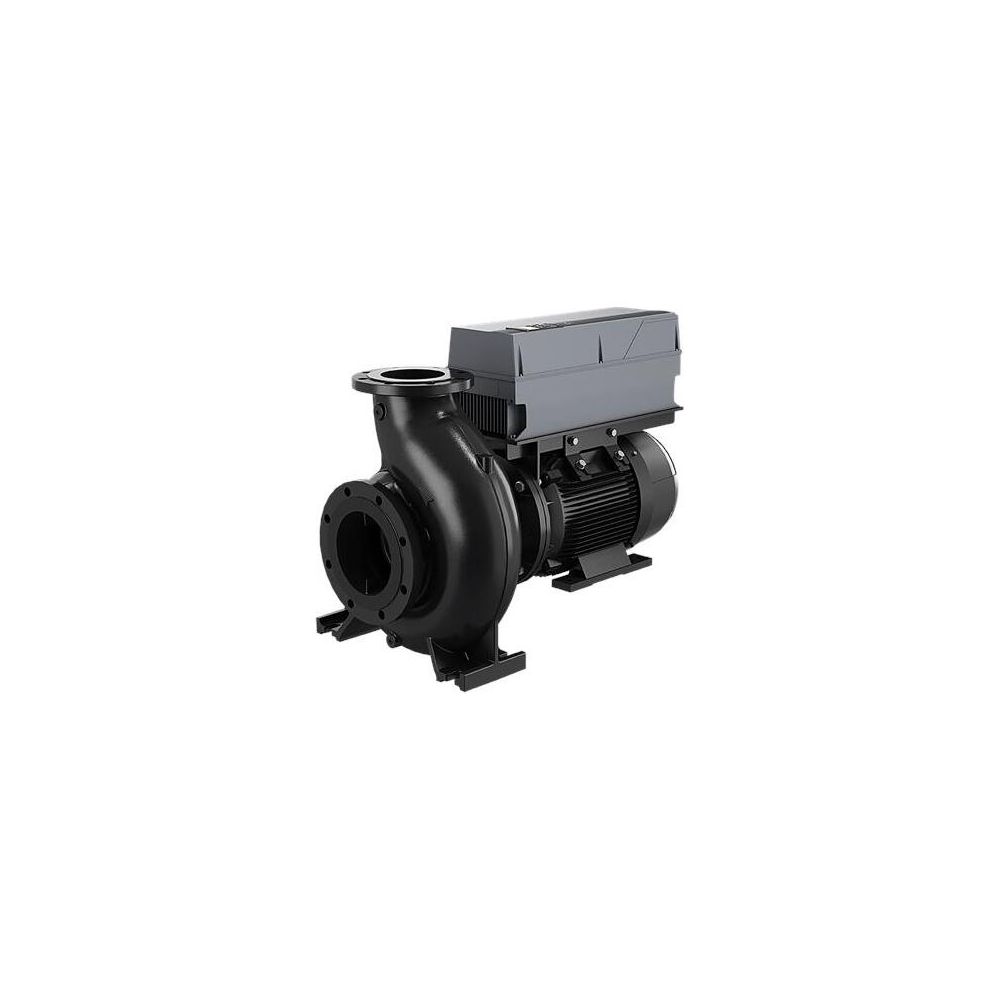

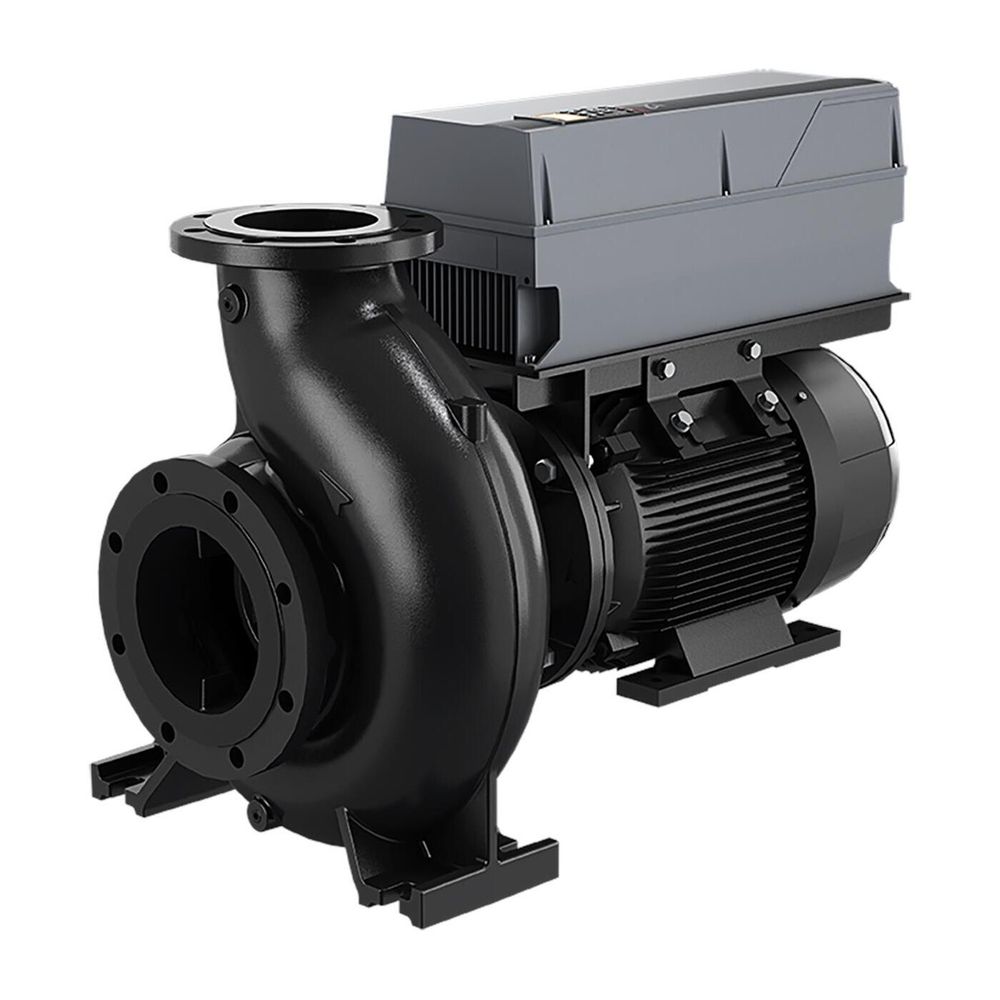

Grundfos Blockpumpe NBE 50-315/321AAF2AVSBQQVUW1, 2978/min 55kW 16 bar, Förderhöhe 143,2m max. Volumenstrom 90,37m3/h

Die Grundfos Blockpumpe NBE 50-315/321 ist eine elektronisch geregelte, normalsaugende Kreiselpumpe in Prozessbauweise, die für anspruchsvolle industrielle Anwendungen konzipiert wurde. Mit einer Motorausgangsleistung von 55 kW und einem maximalen Volumenstrom von 90,37 m3/h bietet sie eine hohe Leistungsfähigkeit bei einer maximalen Förderhöhe von 143,2 m. Die Pumpe zeichnet sich durch ihre robuste Konstruktion aus Gusseisen und einen integrierten Frequenzumrichter aus, der eine stufenlose Drehzahlregelung ermöglicht. Sie ist für den Betrieb mit Wasser in einem Temperaturbereich von -10 °C bis 90 °C ausgelegt.

Wie ist die Pumpe konstruiert?

Die NBE 50-315/321 ist als einstufige Kreiselpumpe nach ISO 5199 gefertigt und entspricht den Abmessungen nach EN 733. Die Prozessbauweise bietet einen entscheidenden Vorteil bei Wartungsarbeiten: Motor, Motorlaterne, Abdeckung und Laufrad können demontiert werden, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Das Pumpengehäuse besteht aus Grauguss (EN-GJL-250) mit einer schützenden CED-Beschichtung, während das Laufrad aus Gusseisen (EN-GJL-200) gefertigt ist. Die Welle besteht aus Edelstahl (AISI 304), was die Langlebigkeit der Einheit unterstützt.

Welche Steuerungsmöglichkeiten bietet das System?

Die Pumpe verfügt über einen integrierten Frequenzumrichter, der eine präzise und stufenlose Anpassung der Drehzahl an den tatsächlichen Bedarf erlaubt. Dies trägt zur Energieeffizienz bei, die durch die Motor-Energieeffizienzklasse IE4 unterstrichen wird. Zur Kommunikation und Integration in übergeordnete Systeme stehen verschiedene Schnittstellen zur Verfügung, darunter RS-485, Modbus RTU sowie BACnet MS/TP. Zudem ist ein potentialfreier Schaltkontakt vorhanden. Analoge Signale werden über 0-10 V / 2-10 V oder 0-20 mA / 4-20 mA verarbeitet.

Technische Daten

• Motorausgangsleistung (P2): 55 kW
• Max. Volumenstrom: 90,37 m3/h
• Max. Förderhöhe: 143,2 m
• Drehzahl: 2978 1/min
• Max. Arbeitsdruck: 16 bar
• Motor-Energieeffizienzklasse: IE4
• Schutzart: IP55
• Nenndurchmesser Einlass: DN 65
• Nenndurchmesser Auslass: DN 50
• Mindesteffizienzindex (MEI): 0,56

Die Grundfos Blockpumpe NBE 50-315/321 vereint hohe hydraulische Leistung mit moderner Regelungstechnik. Durch den integrierten Frequenzumrichter und die effiziente IE4-Motortechnologie ermöglicht sie einen bedarfsgerechten Betrieb bei einer Nennleistung von 55 kW. Die robuste Bauweise aus Gusseisen und die wartungsfreundliche Prozessbauweise machen sie zu einer zuverlässigen Lösung für industrielle Kreislaufsysteme, die einen Volumenstrom von bis zu 90,37 m3/h und eine Förderhöhe von 143,2 m erfordern.
