Grundfos Druckerhöhungsanlage Hydro Multi-E
140 weitere Ausführungen verfügbar
Anzahl der Pumpen
Förderhöhe
Leistung
Maximaler Druck
Pumpenmodell
Volumenstrom
Beschreibung

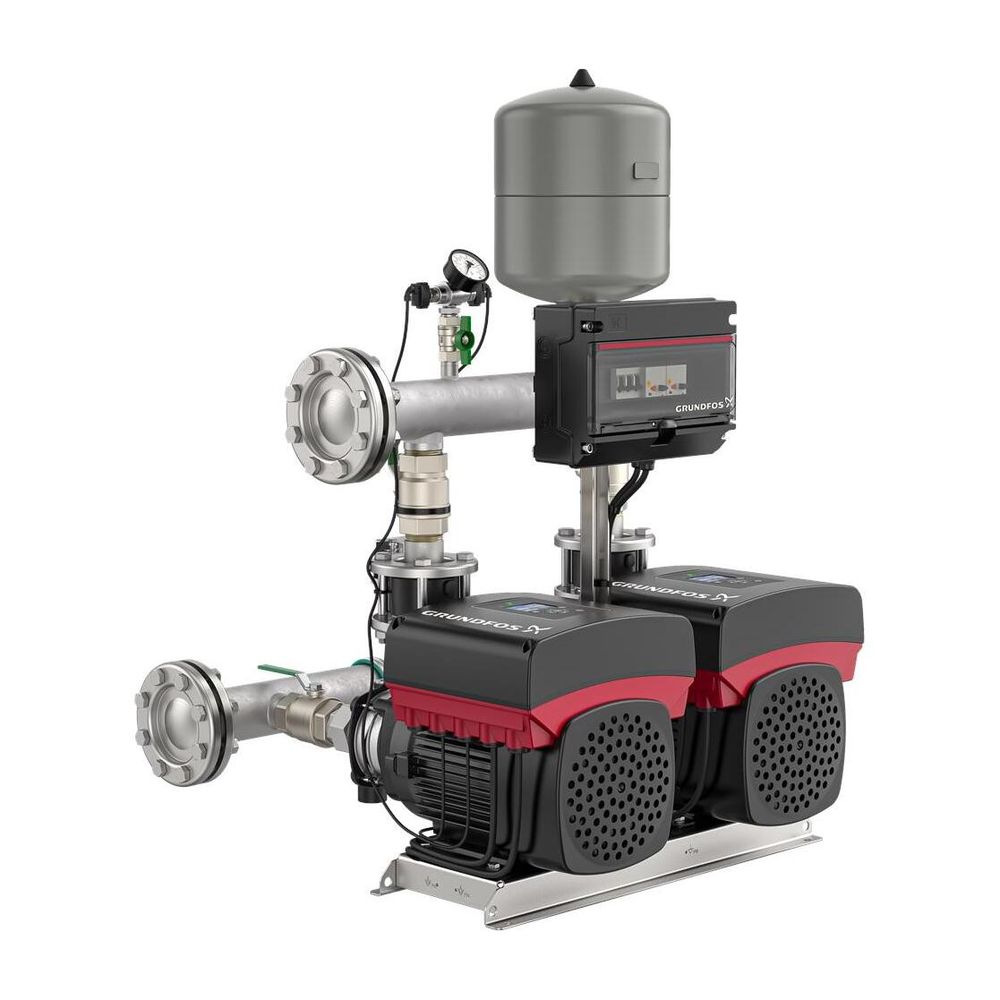

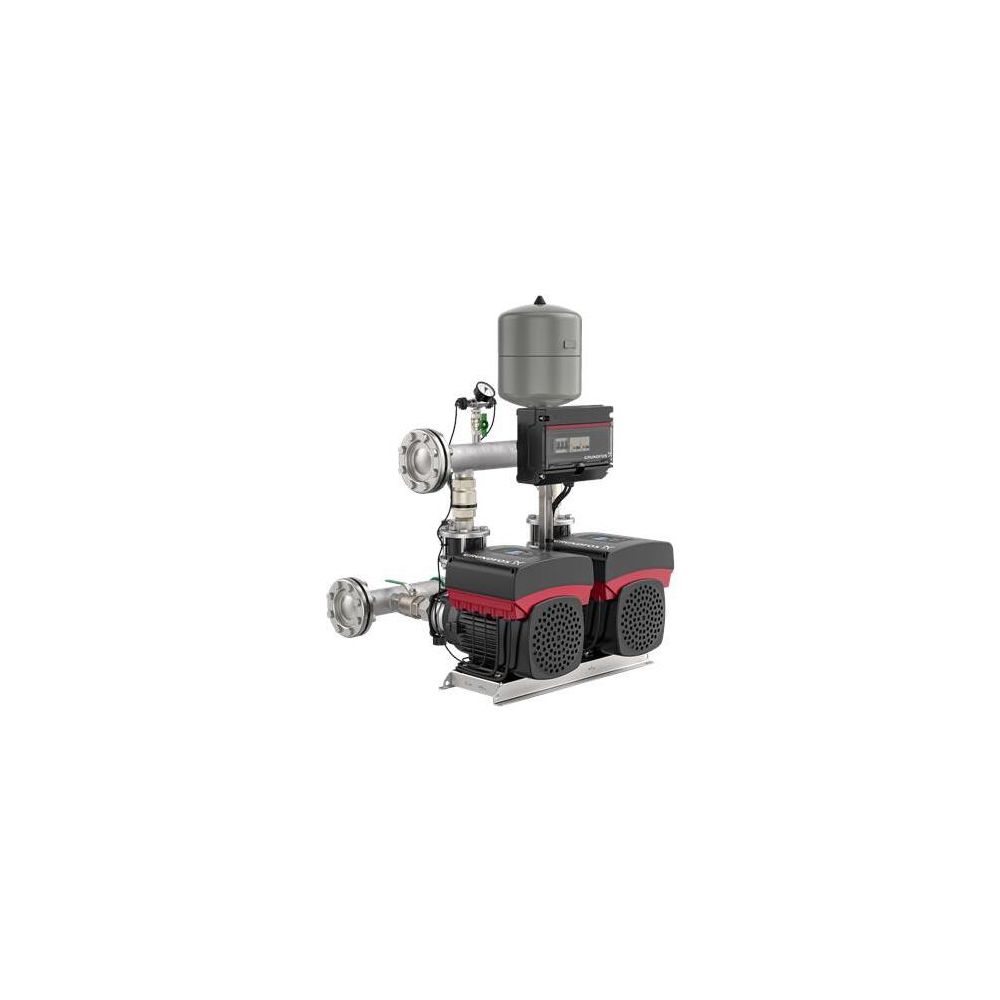

Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CME 15-1, 1180x810mm 2,2kW 10 bar max. Förderh. 24m max. Volumenstrom 53m3/h
Die Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CME 15-1 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Sie findet ihren Einsatz in vielfältigen Bereichen wie Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen sowie in Wasserwerken. Die Anlage besteht aus zwei parallel geschalteten CME-Pumpen, die auf einem gemeinsamen Grundrahmen aus Edelstahl montiert sind. Mit einer Motorausgangsleistung von 2,2 kW pro Pumpe und einer stufenlosen Drehzahlregelung sorgt das System für eine konstante Druckhaltung, unabhängig von schwankenden Verbrauchsmengen.
Wie arbeitet die Hydro Multi-E 2 CME 15-1?
Die Anlage nutzt einen integrierten PI-Regler, der die Zu- und Abschaltung der Pumpen sowie deren Drehzahl präzise an den aktuellen Förderstrombedarf anpasst. Dies ermöglicht einen hocheffizienten Betrieb durch den Einsatz von Permanentmagnetmotoren. Die Bedienung erfolgt direkt über das Bedienfeld an den Pumpen oder optional über die Kommunikationslösung Grundfos GO. Zur Ausstattung gehören zudem zwei Digitalausgänge, zwei Digitaleingänge – wovon einer als Trockenlaufschutz dient – sowie zwei Analogeingänge für die Sensorik. Die Anlage ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt.
Welche Komponenten umfasst das System?
Die Druckerhöhungsanlage ist mit allen notwendigen Armaturen ausgestattet, um einen sicheren Betrieb zu ermöglichen. Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl, das mit einem Druckschalter und einem Absperrventil versehen ist. Die Druckseite jeder Pumpe verfügt über ein Rückschlagventil sowie ein Absperrventil. Auf dem druckseitigen Sammelrohr sind zwei Drucksensoren, ein Manometer und ein Membrandruckbehälter installiert. Die gesamte Konstruktion ist auf Langlebigkeit ausgelegt, wobei für das Pumpengehäuse und das Laufrad hochwertiger Edelstahl 1.4301 verwendet wird.
Welche Kommunikationsprotokolle werden unterstützt?
Die Anlage bietet eine hohe Flexibilität bei der Integration in bestehende Automatisierungssysteme. Unterstützte Übertragungsprotokolle umfassen unter anderem LON, Profibus, Modbus, SMS/GSM/GPRS, GRM, BACnet, BACnet IP, Modbus TCP sowie PROFINET.
Technische Daten
- Anzahl der Pumpen: 2
- Motorausgangsleistung (P2): 2,2 kW
- Max. Volumenstrom: 53 m³/h
- Max. Förderhöhe: 24 m
- Max. Arbeitsdruck: 10 bar
- Bemessungsspannung: 3 x 380-415 V
- Schutzart: IP54
- Anschluss Einlassseite: DN 80
- Anschluss Auslassseite: DN 80
- Werkstoff Pumpengehäuse: Edelstahl 1.4301
Die Grundfos Hydro Multi-E 2 CME 15-1 überzeugt durch ihre robuste Bauweise aus Edelstahl und ihre intelligente Steuerungstechnik. Mit einer Leistung von 2,2 kW pro Pumpe und einem maximalen Volumenstrom von 53 m³/h bietet sie eine zuverlässige Versorgung für anspruchsvolle Anwendungen. Die stufenlose Drehzahlregelung und der integrierte PI-Regler ermöglichen einen energieeffizienten Betrieb bei konstantem Druck. Dank der hochwertigen Komponenten ist diese Anlage eine ideale Wahl für die professionelle Druckerhöhung in gewerblichen und öffentlichen Gebäuden.
Technische Daten
| Hersteller-Warengruppe | Druckerhöhungsanlagen |
| Hersteller-Produktgruppe | Druckerhöhungsanlagen Hydro Multi E |
| Hersteller-Artikelnummer | 92786037 |
| Hersteller | Grundfos |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anschlussstandard Einlassseite | EN 1092-1 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | GRUNDFOS-92786037 |

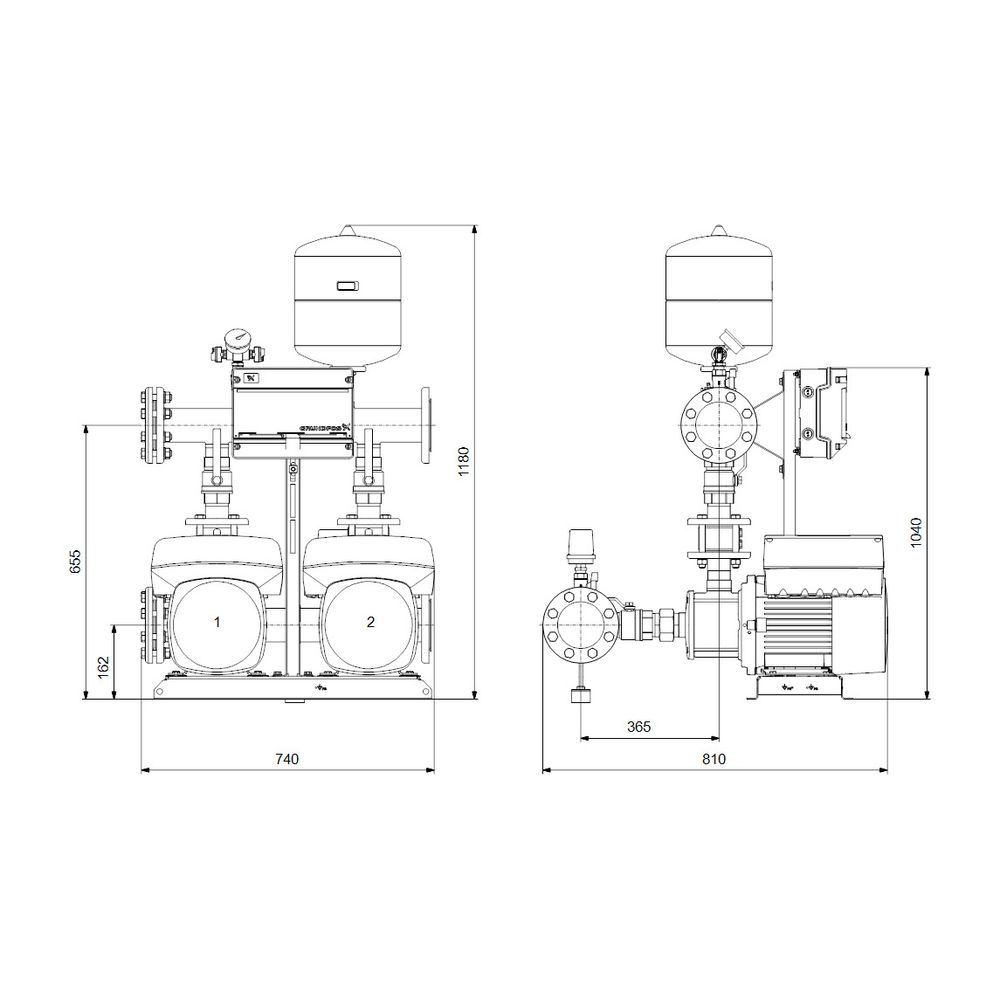

| Bauhöhe | 1180 |
| Baulänge | 810 |
| Bemessungsspannung | 380 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| Druckstufe Flanschanschluss Einlassseite | PN 10 |
| EAN-13 | 5715119583041 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 167,69 |
| Gewicht | 178,435 kg |
| Länge | 740 |
| Max Arbeitsdruck | 10 |
| Max Förderhöhe | 24 |
| Max Volumenstrom | 53 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 60 |
| Mit Bypassleitung | nein |
| Motorausgangsleistung (P2) | 2,2 |
| Nenndurchmesser, Anschluss Einlassseite | DN 80 |
| Nennstrom | 4,03 |
| Saugbetrieb | nein |
| Schutzart (IP) Pumpe | IP54 |
| Schutzart (IP) Schrank | IP54 |
| Umgebungstemperatur | 0 - 40 |
| Volumenstrom (BEP) | 40,8 |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 304 (1.4301) |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 58075890 |
