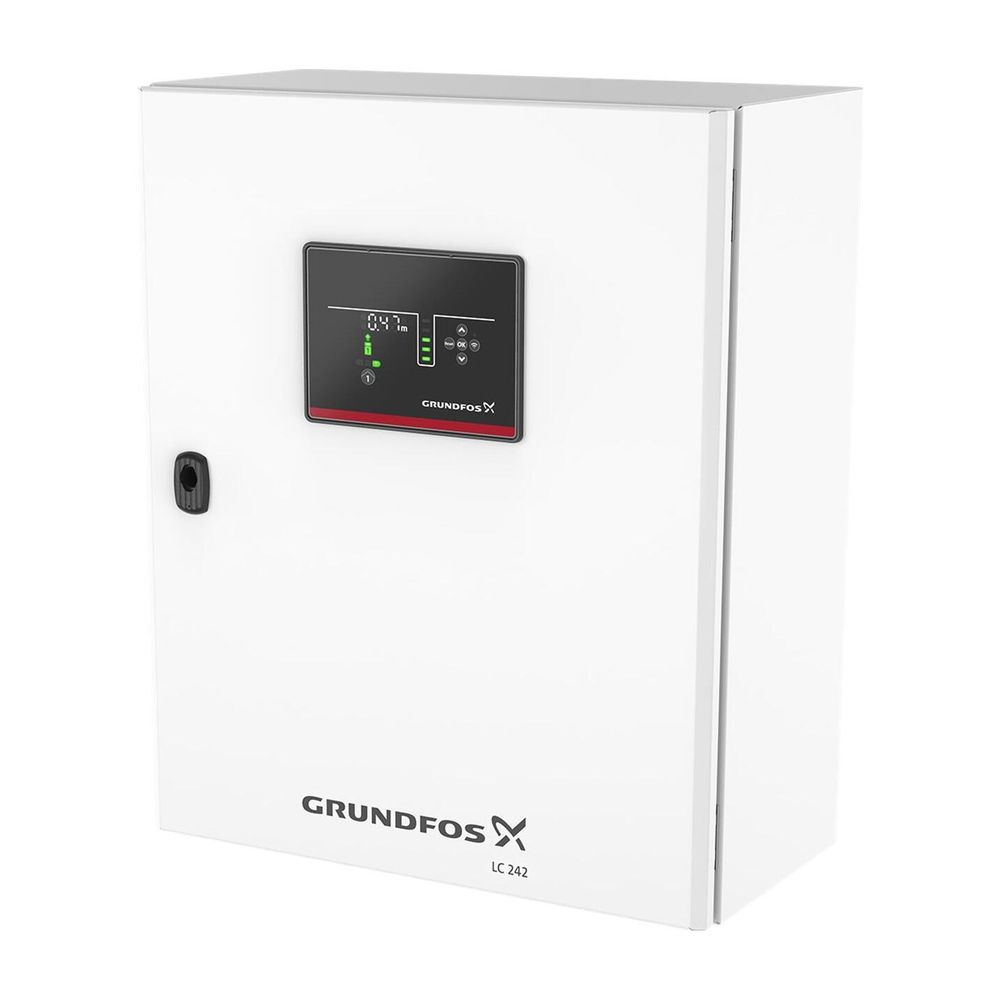

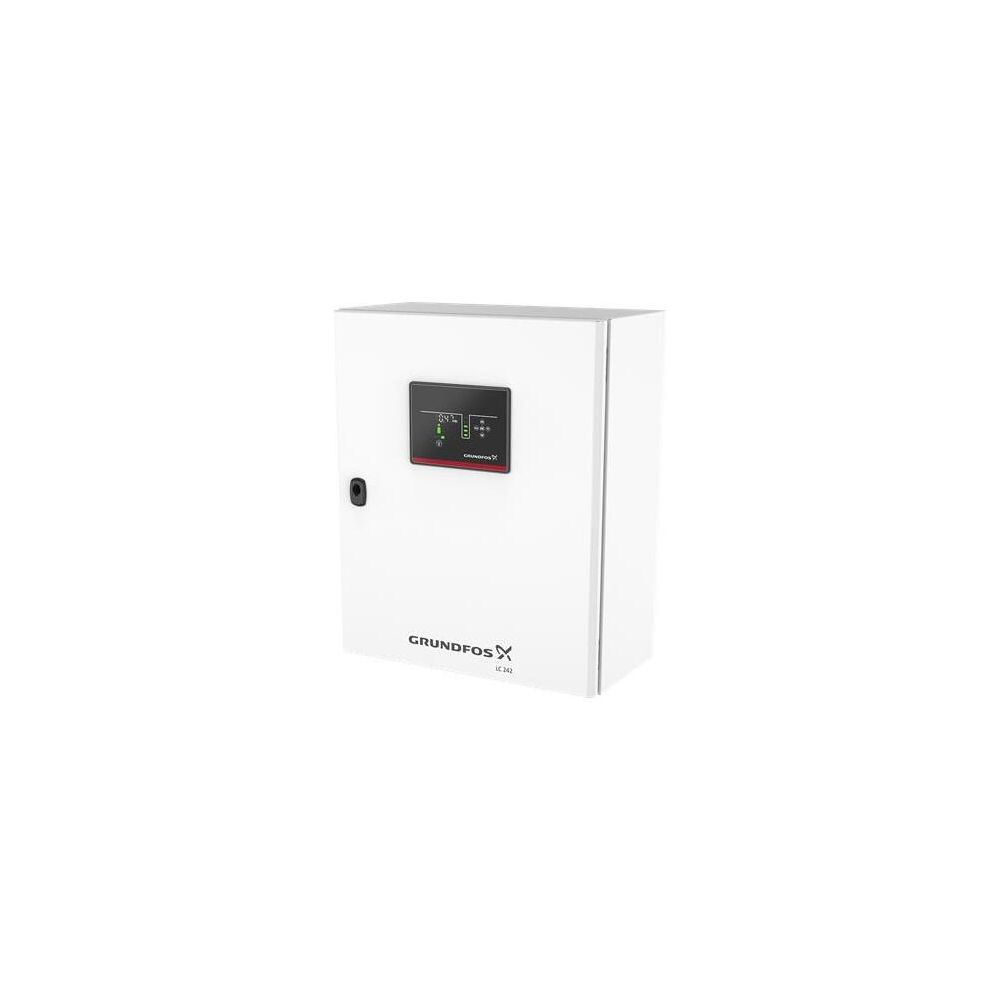

Grundfos Steuer- und Regelsystem LC 242 1x 20-25 SST, 600x500mm 3x230/400V IP54 ohne Netzschalter, Stahl

Das Steuer- und Regelsystem LC 242 1x 20-25 SST von Grundfos ist eine robuste und vielseitige Lösung zur Steuerung und Überwachung von Grundwasseranlagen und Tankbefüllungen. Das System ist für den Betrieb einer Pumpe ausgelegt und eignet sich ideal für Anwendungen in der Grundwasserversorgung, Bewässerungssystemen, kleinen Wasserwerken sowie in gewerblichen und kommunalen Gebäuden. Die Steuerung ist in einem lackierten Stahlgehäuse mit den Maßen 600 x 500 mm untergebracht und erfüllt mit der Schutzart IP54 die Anforderungen für den Einsatz in anspruchsvollen Umgebungen.

Wie funktioniert das Steuer- und Regelsystem LC 242?

Das LC 242 System steuert und überwacht Pumpen basierend auf Signalen von verschiedenen Sensoreingängen, darunter analoge Spannungen (0-5 V, 0,5-3,5 V, 0-10 V) und Ströme (0-20 mA, 4-20 mA) sowie digitale Schwimmerschalter. Es unterstützt bis zu fünf Steuerungsniveaus und kann sowohl mit einem einzelnen Schwimmerschalter als auch mit komplexeren Niveausendern betrieben werden. Die Steuerung ermöglicht den Start der Pumpe über einen Softstarter, um die Netzbelastung zu reduzieren.

Welche Funktionen bietet die Steuerung zur Pumpen- und Netzsicherheit?

Das System schützt die Pumpe durch automatische Testläufe vor Ablagerungen und verhindert Wasserschläge durch verzögerten oder blockierten schnellen Wiederanlauf. Zudem sorgt eine Einschaltverzögerung für eine reduzierte Netzbelastung beim gleichzeitigen Anfahren mehrerer Pumpstationen. Die Steuerung verfügt über eine automatische Alarmrückstellung und ermöglicht die Anpassung von Stoppverzögerungen an die tatsächlichen Betriebsbedingungen.

Wie erfolgt die Bedienung und Konfiguration des LC 242?

Die Einrichtung und Bedienung erfolgen über vordefinierte Anwendungseinstellungen oder einen Schritt-für-Schritt-Startassistenten in der Grundfos GO-App, die Bluetooth Smart Technologie nutzt. Die App ermöglicht eine einfache Konfiguration, Überwachung und Inbetriebnahme. Die Steuerung ist mit konfigurierbaren Ein- und Ausgangsklemmen ausgestattet, die als digitale Ein-/Ausgänge, analoge Eingänge oder Pt 100/1000-Eingänge genutzt werden können. Optional kann das Modul IO 241 für erweiterte Ein-/Ausgangsoptionen eingebaut werden.

Wie unterstützt das System die Überwachung und Alarmierung?

Der LC 242 Controller führt ein detailliertes Alarm- und Warnprotokoll mit den letzten 20 Ereignissen, das aus der Ferne über SPS, SCADA oder die Grundfos CLOUD abgerufen werden kann. Alarmmeldungen erfolgen über einen eingebauten Summer und umfassen Zustände wie Trockenlauf, hoher Wasserstand, falsche Phasenfolge, Sensorfehler, Wasser auf dem Boden, zu viele Neustarts sowie Pumpenüberhitzung und Feuchtigkeit. Zwei konfigurierbare Alarmrelais ermöglichen die Übermittlung von Statusinformationen an externe Überwachungssysteme.

Technische Daten

• Gehäusematerial: Stahl, lackiert
• Abmessungen (H x B): 600 x 500 mm
• Schutzart: IP54
• Anzahl der Pumpen: 1
• Nennstrom: 20 - 25 A
• Spannung: 3 x 220-240/380-415 V
• Frequenz: 50/60 Hz
• Einschaltart: Softstarter
• Montageart: Wandmontage
• Umgebungstemperatur: -5 bis 40 °C

Das Grundfos Steuer- und Regelsystem LC 242 1x 20-25 SST bietet eine flexible und zuverlässige Steuerungslösung für Grundwasser- und Tankanlagen. Mit seiner Softstarter-Technologie, umfangreichen Überwachungsfunktionen und der einfachen Bedienung über die Grundfos GO-App unterstützt es eine effiziente und sichere Pumpensteuerung bei Nennströmen von 20 bis 25 Ampere.
