Grundfos Druckerhöhungsanlage Hydro MPC-E
152 weitere Ausführungen verfügbar
Anzahl der Pumpen
Bauhöhe
Bautiefe
Förderhöhe
Leistung
Maximaler Druck
Pumpenmodell
Volumenstrom
Beschreibung

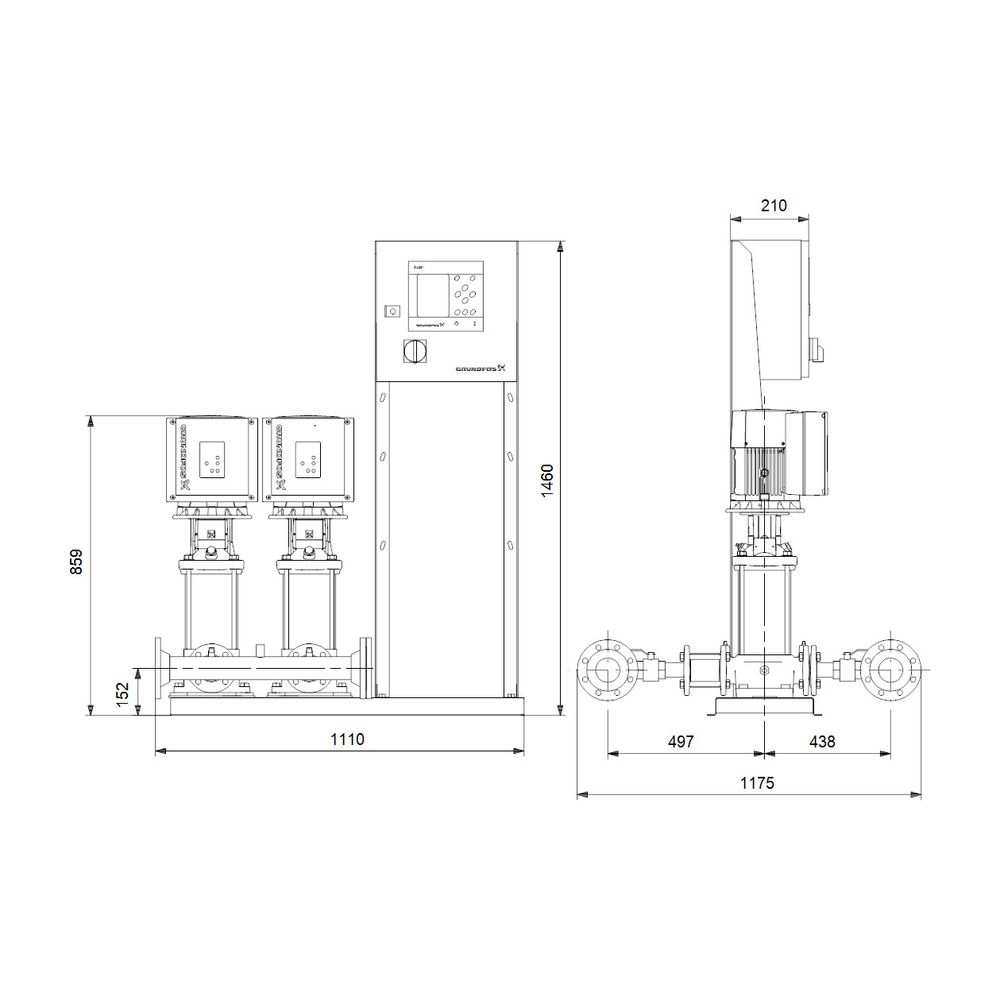

Grundfos Druckerhöhungsanlage Hydro MPC-E 2 CRIE 15-4, 1460x1135mm 5,5kW 16 bar max. Förderh. 81,8m max. Volumenstrom 30m3/h
Die Grundfos Druckerhöhungsanlage Hydro MPC-E 2 CRIE 15-4 ist eine kompakte, anschlussfertige Mehrpumpenanlage gemäß DIN 1988-500. Mit zwei normalsaugenden, vertikalen Kreiselpumpen der Baureihe CRIE und einer Motorleistung von 5,5 kW pro Pumpe ist das System für eine zuverlässige und effiziente Druckerhöhung in der Wasserversorgung konzipiert. Die Anlage ist für einen maximalen Betriebsdruck von 16 bar ausgelegt und eignet sich für einen maximalen Volumenstrom von 30 m³/h bei einer Förderhöhe von bis zu 81,8 m.
Wie ist die Anlage technisch aufgebaut?
Die Konstruktion umfasst Edelstahlrohrverteiler, die im Aushalsverfahren orbitalverschweißt wurden. Zur Ausstattung gehören DVGW- und KTW-geprüfte Absperreinrichtungen auf der Saug- und Druckseite sowie ein Rückflussverhinderer aus POM. Ein vollverschweißter Drucksensor mit hoher Überlastfestigkeit ermöglicht eine präzise Nullpunktrückstellung. Die Pumpen sind mit einer verschleißfesten Patronengleitringdichtung in der Werkstoffpaarung SiC/SiC/EPDM ausgestattet. Die geräuscharmen Permanentmagnetmotoren erreichen Wirkungsgrade über den IE5-Grenzwerten und verfügen über einen integrierten Frequenzumformer.
Welche Funktionen bietet die Steuerungseinheit CU 352?
Die Steuerung CU 352 ermöglicht eine flexible Regelung über ein Farbdisplay. Sie unterstützt Konstant- oder Proportionaldruckregelungen und bietet einen intelligenten Pumpenwechsel nach dem FIFO-Prinzip für eine gleichmäßige Auslastung. Über einen integrierten VNC-Server ist eine Fernüberwachung via Internet möglich, während ein Datenlogger wichtige Betriebsparameter aufzeichnet. Umfangreiche Sicherheitsfunktionen wie Trockenlaufschutz, Rohrbruchüberwachung und Rampenzeiten bei Sollwertänderungen schützen das Rohrnetz und die Anlage.
Was ist beim Einsatz im Trinkwassersektor zu beachten?
Die Anlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und verschlossen geliefert. Vor der Inbetriebnahme im Trinkwasserbereich ist eine gründliche Spülung gemäß DIN EN 806-4 zwingend erforderlich, um Bakterienwachstum zu vermeiden. Dies gilt auch nach längeren Stillstandszeiten.
Technische Daten
- Anzahl der Pumpen: 2
- Max. Volumenstrom: 30 m³/h
- Max. Förderhöhe: 81,8 m
- Motorleistung (P2): 5,5 kW
- Max. Betriebsdruck: 16 bar
- Bemessungsspannung: 380 - 415 V
- Anzahl der Phasen: 3
- Schutzart: IP54
- Bauhöhe: 1460 mm
- Baulänge: 1135 mm
Die Grundfos Hydro MPC-E 2 CRIE 15-4 überzeugt durch hohe Effizienz und intelligente Steuerungstechnik. Mit einer Motorleistung von 5,5 kW und einer maximalen Förderhöhe von 81,8 m bietet sie eine leistungsstarke Lösung für die professionelle Druckerhöhung. Die robuste Edelstahlkonstruktion und die präzise CU 352 Steuerungseinheit ermöglichen einen zuverlässigen Betrieb bei hoher Energieeffizienz.
Technische Daten
| Hersteller-Warengruppe | Druckerhöhungsanlagen |
| Hersteller-Produktgruppe | Druckerhöhungsanlagen Hydro Multi E |
| Hersteller-Artikelnummer | 99166917 |
| Hersteller | Grundfos |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anschlussstandard Einlassseite | EN 1092-1 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | GRUNDFOS-99166917 |
| Bauhöhe | 1460 |
| Baulänge | 1135 |
| Bemessungsspannung | 380 - 415 |
| Drehzahl | 3526 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 5712607971977 |
| Flanschform | rund |
| Frequenz | 60 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 615,86 |
| Gewicht | 286,437 kg |
| Länge | 1110 |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 81,1 |
| Max Volumenstrom | 30 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 60 |
| Mit Bypassleitung | nein |
| Motorausgangsleistung (P2) | 5,5 |
| Nenndurchmesser, Anschluss Einlassseite | DN 80 |
| Nennstrom | 9,95 |
| Saugbetrieb | nein |
| Umgebungstemperatur | 5 - 40 |
| Volumenstrom (BEP) | 40,9 |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | DE58075890 |
