Grundfos Druckerhöhungsanlage Hydro Multi-E
140 weitere Ausführungen verfügbar
Anzahl der Pumpen
Förderhöhe
Leistung
Maximaler Druck
Pumpenmodell
Volumenstrom
Beschreibung

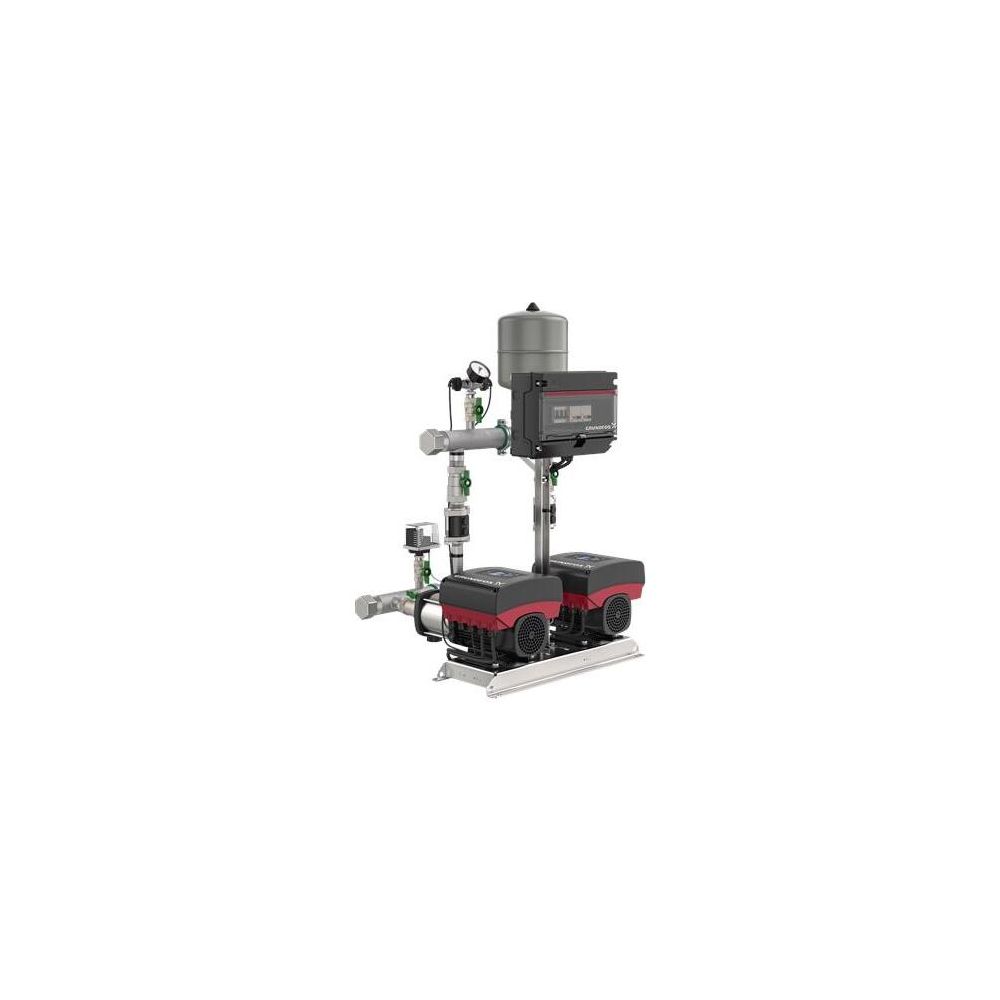

Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CME 5-6, 1080x690mm, 2,2kW, 10 bar, max. Förderh. 81m, max. 15m3/h
Die Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CME 5-6 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Sie findet ihren Einsatz in vielfältigen Bereichen wie Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen sowie in Wasserwerken. Die Anlage besteht aus zwei parallel geschalteten CME-Pumpen, die zusammen mit allen notwendigen Armaturen auf einem robusten Grundrahmen aus Edelstahl 1.4301 montiert sind. Mit einer Motorausgangsleistung von 2,2 kW pro Pumpe und einer stufenlosen Drehzahlregelung sorgt das System für einen konstanten Druck, unabhängig von schwankenden Verbrauchsmengen.
Wie wird der Betrieb der Anlage gesteuert?
Die Steuerung der Hydro Multi-E erfolgt über einen integrierten PI-Regler, der sowohl die Zu- und Abschaltung der Pumpen als auch die Drehzahl präzise an den aktuellen Förderstrombedarf anpasst. Dies ermöglicht einen hocheffizienten Betrieb durch den Einsatz von Permanentmagnetmotoren. Die Bedienung kann direkt über das Bedienfeld an den Pumpen oder optional über die Kommunikationslösung Grundfos GO erfolgen. Zudem bietet die Anlage eine Multi-Master-Funktionalität sowie verschiedene Grenzwert- und Sollwertverschiebungsfunktionen, um den Betrieb optimal an die jeweiligen Anforderungen anzupassen.
Welche technischen Komponenten sind verbaut?

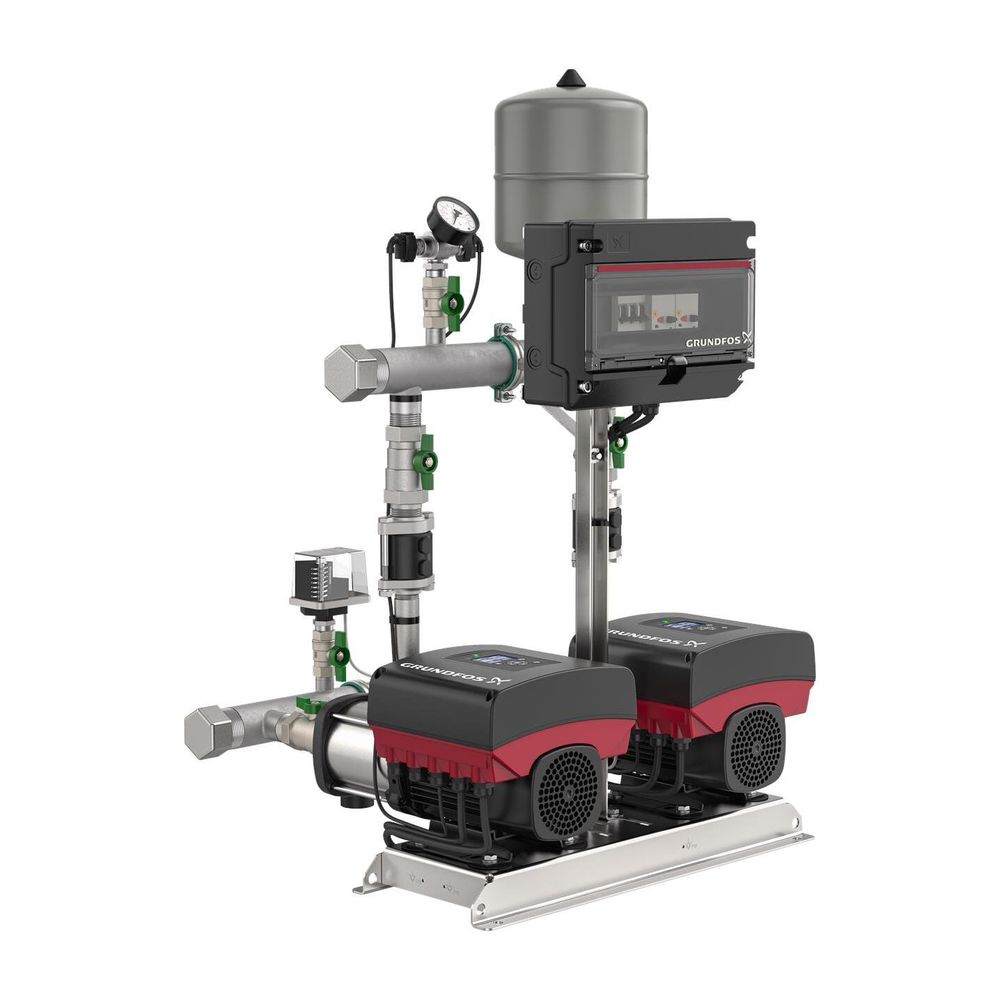

Die Anlage ist auf einem Grundrahmen aus Edelstahl 1.4301 aufgebaut. Auf der Saugseite befindet sich ein Saugsammelrohr, das mit einem Druckschalter und einem Absperrventil ausgestattet ist. Die Druckseite jeder Pumpe verfügt über ein Rückschlagventil sowie ein Absperrventil. Auf dem druckseitigen Sammelrohr sind zwei Drucksensoren, ein Manometer und ein Membrandruckbehälter installiert. Die Schutzart IP54 ermöglicht einen zuverlässigen Betrieb der elektrischen Komponenten. Die Anlage ist für Medientemperaturen von 5 bis 60 °C ausgelegt.
Technische Daten
- Anzahl der Pumpen: 2
- Motorausgangsleistung (P2): 2,2 kW
- Max. Volumenstrom: 15 m3/h
- Max. Förderhöhe: 81 m
- Max. Arbeitsdruck: 10 bar
- Bemessungsspannung: 3 x 380-415 V
- Schutzart: IP54
- Anschluss Einlass/Auslass: 2 Zoll (R 2)
- Werkstoff Pumpengehäuse: Edelstahl 1.4301
- Behältervolumen: 8 l
Die Grundfos Hydro Multi-E 2 CME 5-6 überzeugt durch ihre hohe Effizienz und Zuverlässigkeit bei der Wasserversorgung. Dank der stufenlosen Drehzahlregelung und der intelligenten PI-Regelung hält sie den Druck konstant und passt sich flexibel an den Bedarf an. Mit einer Leistung von 2,2 kW pro Pumpe und einer maximalen Förderhöhe von 81 m ist sie ideal für anspruchsvolle Anwendungen in gewerblichen und öffentlichen Gebäuden geeignet, wobei die robuste Edelstahlkonstruktion eine lange Lebensdauer unterstützt.
Technische Daten
| Hersteller-Warengruppe | Druckerhöhungsanlagen |
| Hersteller-Produktgruppe | Druckerhöhungsanlagen Hydro Multi E |
| Hersteller-Artikelnummer | 92786031 |
| Hersteller | Grundfos |
| Anschluss Einlassseite | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anschlussstandard Einlassseite | EN 1092-1 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | GRUNDFOS-92786031 |

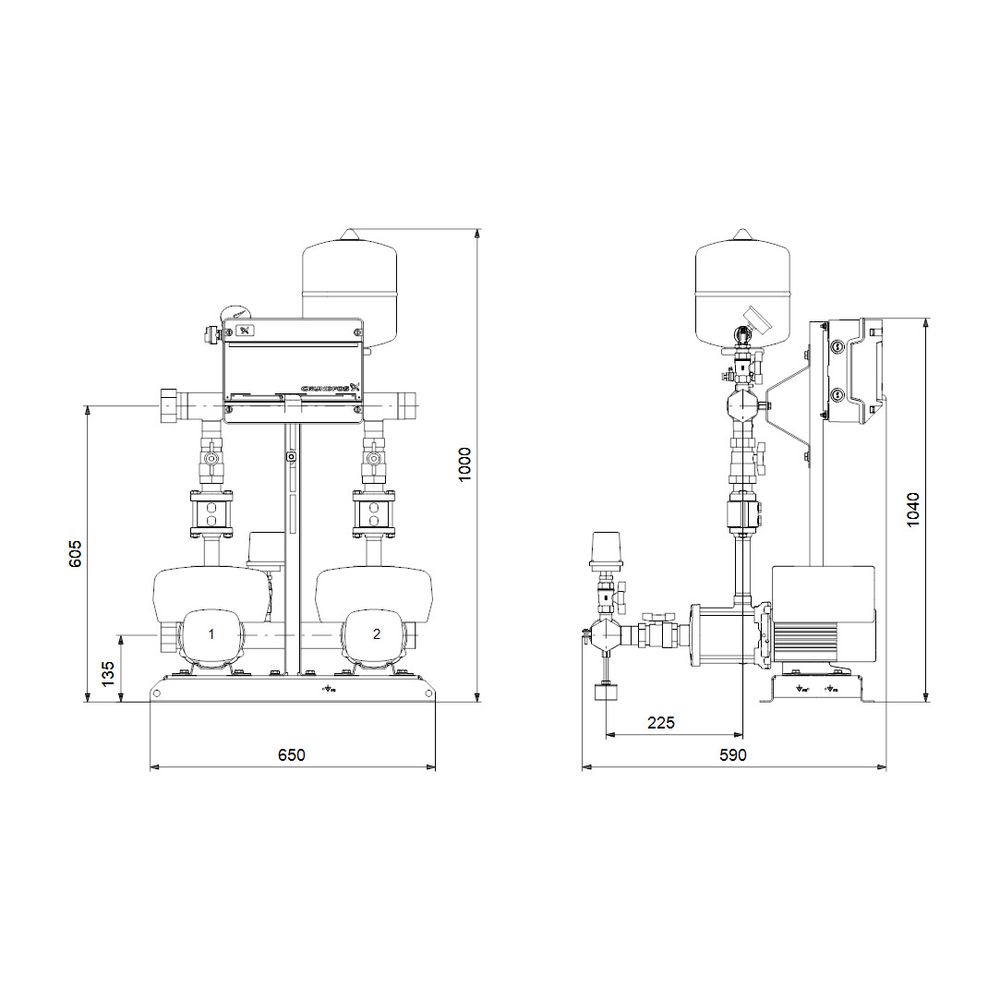

| Bauhöhe | 1080 |
| Baulänge | 690 |
| Bemessungsspannung | 380 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| Druckstufe Flanschanschluss Einlassseite | PN 10 |
| EAN-13 | 5715119582983 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 657,05 |
| Gewicht | 143,412 kg |
| Länge | 650 |
| Max Arbeitsdruck | 10 |
| Max Förderhöhe | 81 |
| Max Volumenstrom | 15 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 60 |
| Mit Bypassleitung | nein |
| Motorausgangsleistung (P2) | 2,2 |
| Nenndurchmesser, Anschluss Auslassseite | 2 Zoll (50) |
| Nenndurchmesser, Anschluss Einlassseite | 2 Zoll (50) |
| Nennstrom | 4,03 |
| Saugbetrieb | nein |
| Schutzart (IP) Pumpe | IP54 |
| Schutzart (IP) Schrank | IP54 |
| Umgebungstemperatur | 0 - 40 |
| Unterliegt EU Trinkwasserverordnung | nein |
| Volumenstrom (BEP) | 11,2 |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 304 (1.4301) |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | DE58075890 |
