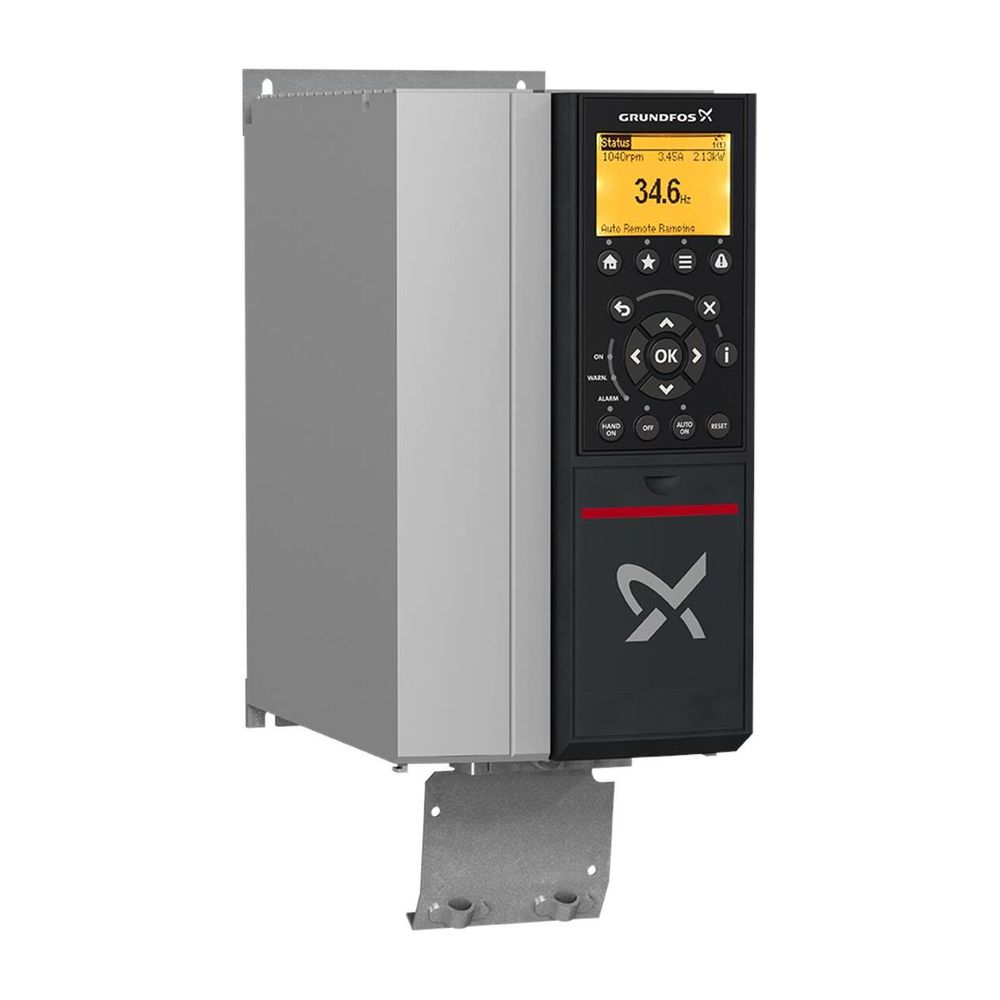

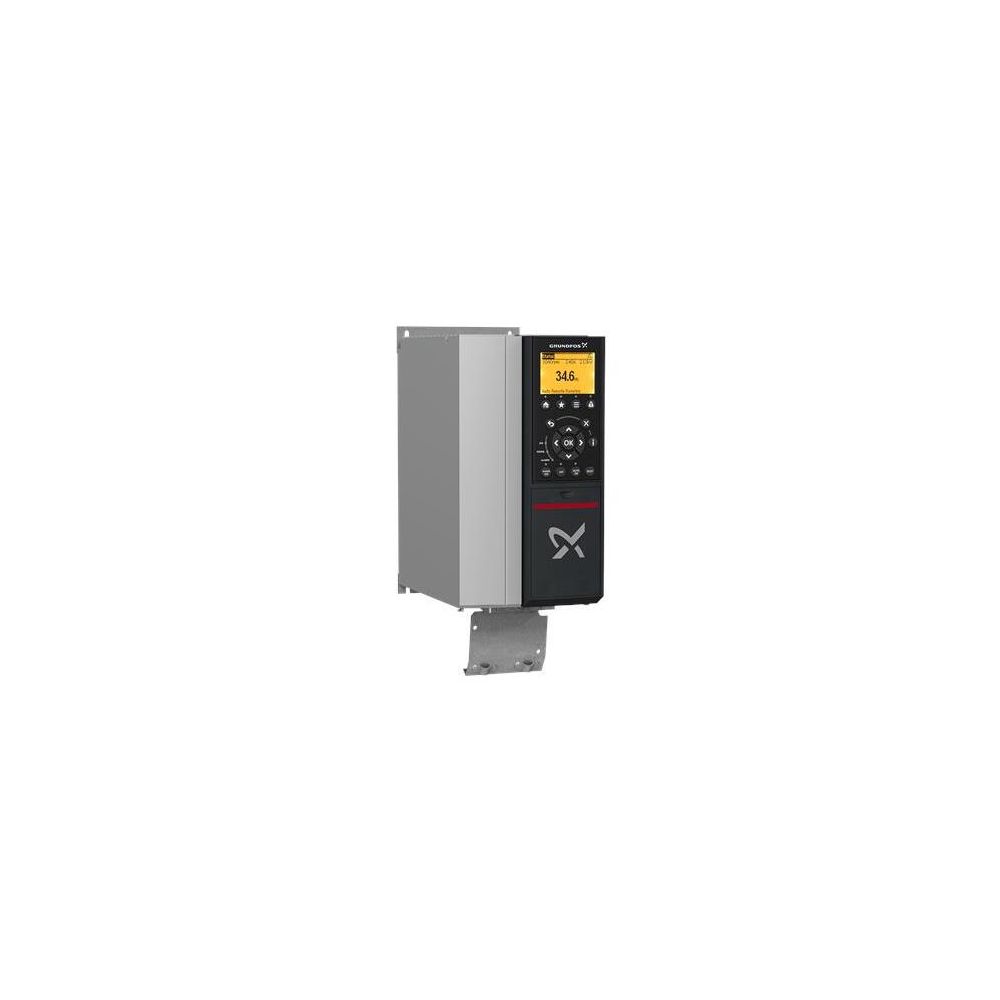

Grundfos Steuer- und Regelsystem CUE, 3x380-500V IP20 4,0kW, mit STO-Funktion

Das Grundfos Steuer- und Regelsystem CUE ist ein externer Frequenzumrichter, der speziell für die präzise Drehzahlregelung von Grundfos Pumpen entwickelt wurde. Mit einer Motorbemessungsleistung von 4,0 kW und einem integrierten PI-Regler ermöglicht das System eine effiziente Anpassung der Pumpenleistung an den tatsächlichen Bedarf. Das Gerät zeichnet sich durch eine intuitive Bedienoberfläche mit Grafikdisplay aus, die in ihrer Funktionalität den Grundfos E-Pumpen entspricht und eine einfache Handhabung ermöglicht.

Welche Funktionen bietet das CUE Regelsystem?

Das System unterstützt eine Vielzahl an optimierten Regelungsarten, die sensorabhängig konfiguriert werden können. Dazu zählen unter anderem die Regelung nach Druck, Differenzdruck, Förderstrom, Temperatur oder Niveau, jeweils mit optionaler Stoppfunktion. Für Anwendungen ohne Sensor steht eine Drehzahlverstellung im offenen Regelkreis zur Verfügung. Ein Inbetriebnahmeassistent sowie eine Drehrichtungstestfunktion erleichtern die Installation. Zudem ist das Gerät für den Wechselbetrieb von zwei CUE-Einheiten über das GENIbus-Protokoll vorbereitet, was die Flexibilität in komplexen Anlagen erhöht.

Wie ist die technische Ausstattung gestaltet?

Die Hardware umfasst zahlreiche Schnittstellen für eine vielseitige Integration. Dazu gehören vier parametrierbare digitale Eingänge, zwei Ausgangswechselrelais sowie Analogeingänge für Sollwertvorgaben und Sensoren. Ein integrierter Funkentstörfilter für die Netzseite sowie ein umfassender Motorschutz gegen Überstrom, thermische Überlastung und Blockieren sind standardmäßig vorhanden. Die Kommunikation erfolgt über eine RS-485 Datenbus-Schnittstelle. Bei Bedarf lassen sich die Eingänge durch das optionale Zusatzmodul MCB 114 erweitern.

Technische Daten

• Motorbemessungsleistung: 4,0 kW
• Bemessungsspannung: 3 x 380-440/441-500 V
• Nennstrom: 10-8,2 A
• Netzfrequenz: 50/60 Hz
• Schutzart: IP20
• Effizienz bei Volllast: 97 %
• Umgebungstemperatur: 0 bis 50 °C
• Relative Luftfeuchte: 5-95 %
• Nettogewicht: 4,75 kg

Das Grundfos CUE Regelsystem optimiert den Betrieb von Pumpen durch eine präzise Drehzahlregelung und vielfältige Regelungsarten wie Druck- oder Niveausteuerung. Mit einer Leistung von 4,0 kW, einer hohen Effizienz von 97 % und umfangreichen Schutzfunktionen wie dem integrierten Motorschutz bietet es eine zuverlässige Lösung für anspruchsvolle Pumpenanwendungen. Die intuitive Bedienoberfläche und die flexiblen Schnittstellen ermöglichen eine einfache Integration und Steuerung in unterschiedlichen industriellen und gewerblichen Umgebungen.
