Grundfos Multifunktionsventil MFV-G5/8-10 PVC/E U2, Zubehör für Dosierpumpen

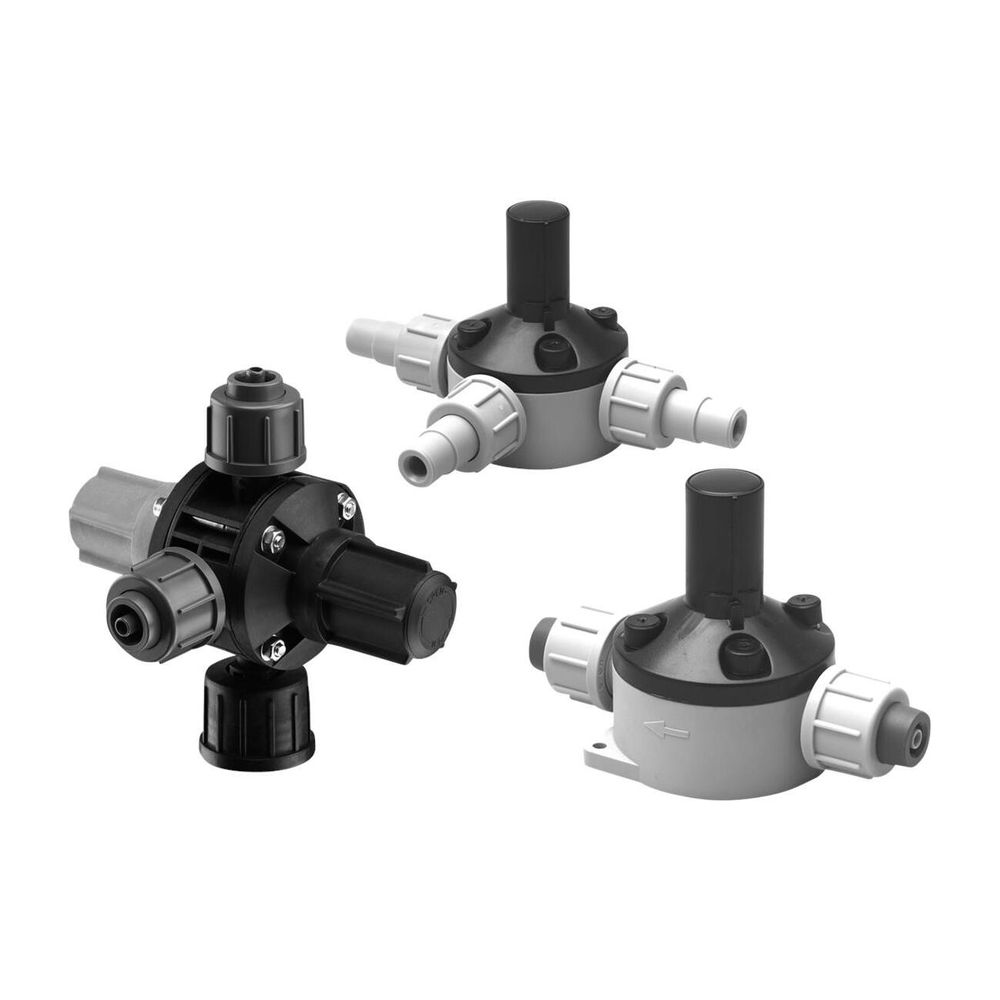

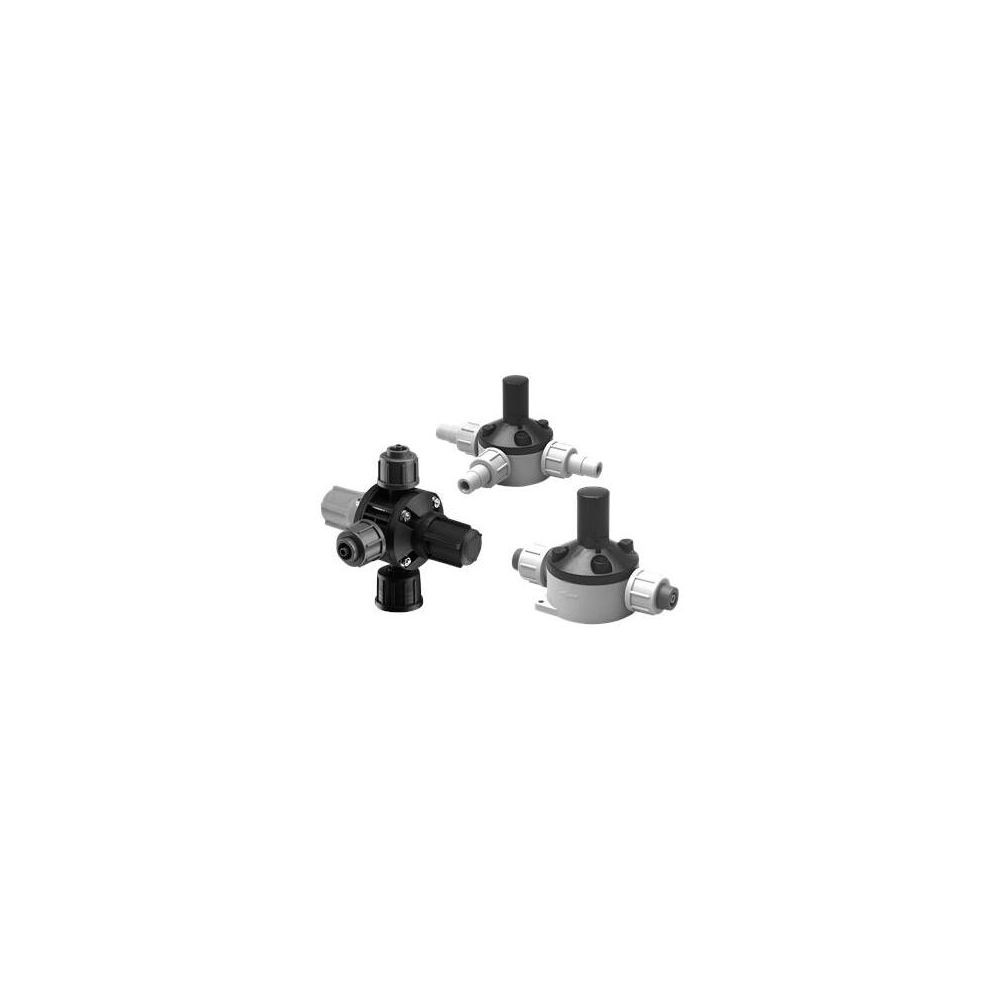

Das Grundfos Multifunktionsventil MFV-G5/8-10 PVC/E U2 ist eine Kombination aus Überström- und Druckhalteventil, die speziell für die direkte Verschraubung auf Dosierpumpen mit 5/8 Zoll Ventilen entwickelt wurde. Es ist für den Einsatz mit den Pumpenserien Smart Digital S und DMX 221 konzipiert und ermöglicht durch einen seitlichen Anschluss die Rückführung überströmender Flüssigkeit direkt in den Behälter. Das Ventil vereint fünf wesentliche Funktionen in einem kompakten Bauteil und unterstützt so einen sicheren und effizienten Betrieb von Dosiersystemen.

Welche Funktionen bietet das Multifunktionsventil?

Das Ventil sorgt für einen konstanten Gegendruck und fungiert als Anti-Siphon-Einrichtung bei tiefer liegenden Injektionspunkten. Zudem bietet es einen Schutz gegen Überdruck im System. Die Pumpe lässt sich über das Ventil einfach entlüften, und die Druckleitung kann bei Bedarf entleert werden. Diese Kombination aus Sicherheits- und Steuerungsfunktionen macht das MFV-G5/8-10 zu einer essenziellen Komponente für präzise Dosierprozesse.

Wie lässt sich das Ventil anpassen?

Die Betriebsparameter des Ventils sind flexibel einstellbar. Der Haltedruck kann in einem Bereich von 1 bis 4 bar gewählt werden, wobei eine Voreinstellung von 3 bar erfolgt. Der Überströmdruck ist zwischen 7 und 16 bar konfigurierbar, mit einer werkseitigen Voreinstellung von 10 oder 16 bar. Der maximale Systemdruck beträgt 16 bar. Durch die robuste Konstruktion und die beiliegenden Schlauchanschluss-Sets für verschiedene Durchmesser ist eine vielseitige Installation ermöglicht.

Technische Daten

• Maximaler Systemdruck: 16 bar
• Haltedruck: 1 bis 4 bar (voreingestellt 3 bar)
• Überströmdruck: 7 bis 16 bar
• Anschlussgröße: 5/8 Zoll
• Baulänge: 90 mm
• Bauhöhe: 92 mm
• Werkstoff Gehäuse: PVDF
• Werkstoff Dichtung: EPDM

Das Grundfos Multifunktionsventil MFV-G5/8-10 PVC/E U2 optimiert die Funktionalität von Dosierpumpen durch die Integration von fünf zentralen Sicherheits- und Steuerungsfunktionen. Mit einem einstellbaren Haltedruck von bis zu 4 bar und einem Überströmdruck von bis zu 16 bar bietet es die notwendige Flexibilität für anspruchsvolle Dosieranwendungen. Die robuste Bauweise und die einfache Montage auf 5/8 Zoll Ventilen machen es zu einer zuverlässigen Lösung für den professionellen Einsatz.

Lieferumfang

• 1x Grundfos Multifunktionsventil MFV-G5/8-10 PVC/E U2
• 1x Schlauchanschluss-Set (4/6 mm, 6/9 mm, 6/12 mm und 9/12 mm)
