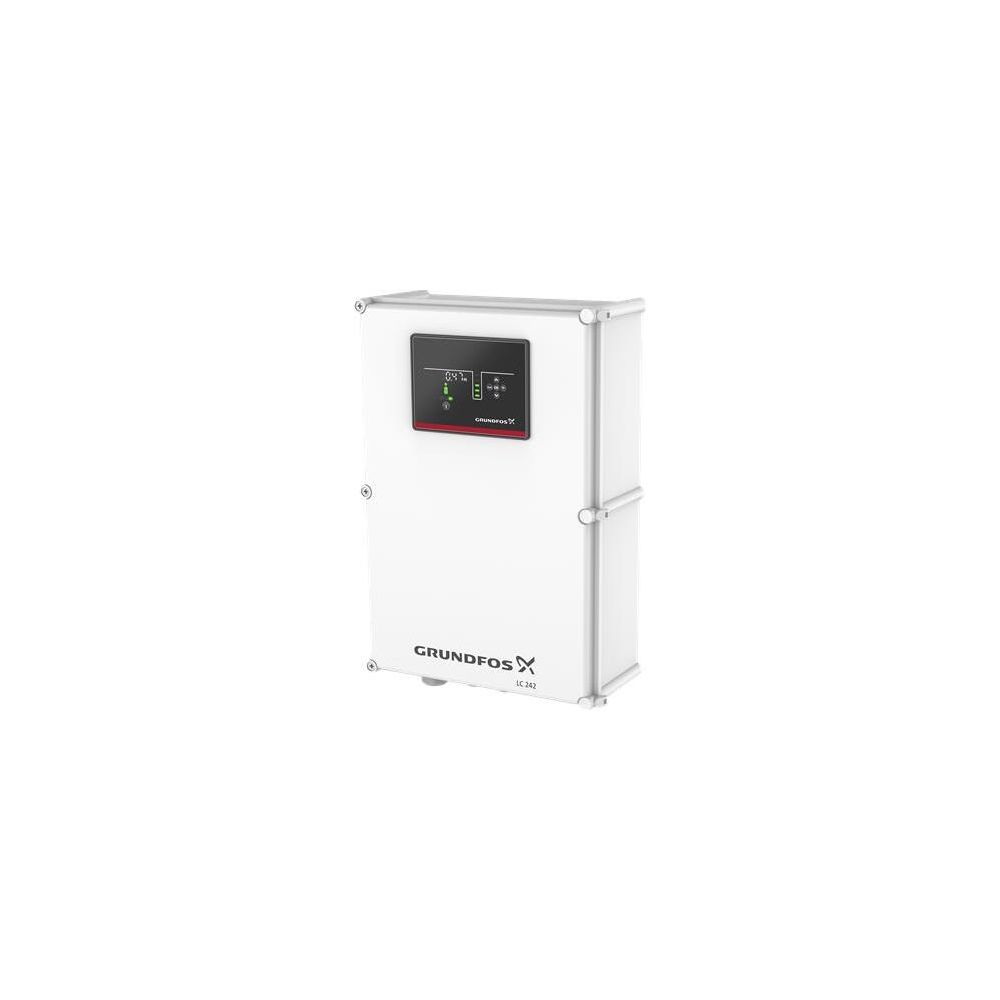

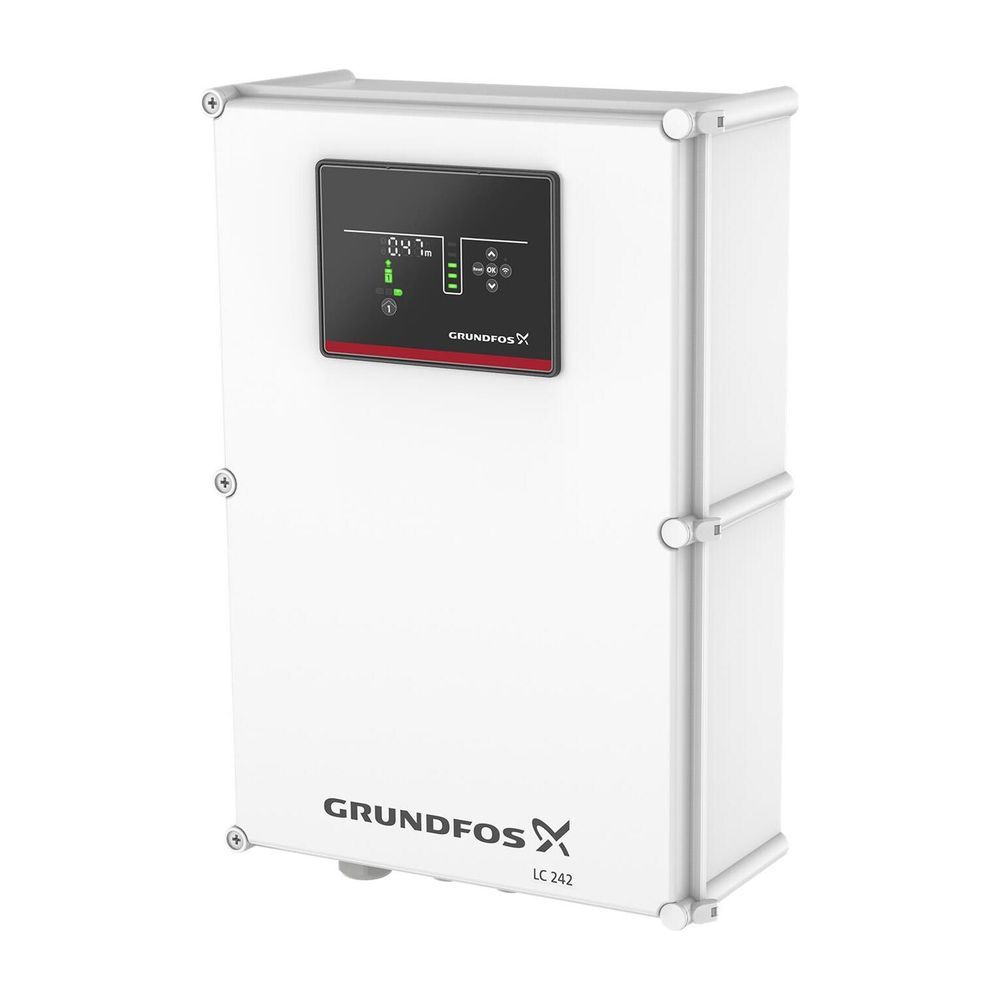

Grundfos Steuer- und Regelsystem LC 242 1x 9-26 DOL, 560x380mm 3x230/400V IP54 ohne Netzschalter, Kunststoff

Das Steuer- und Regelsystem LC 242 von Grundfos ist eine leistungsstarke Lösung für die Niveauregelung, Überwachung und den Schutz von Grundwasseranlagen oder Tankbefüllungen. Ausgelegt für den Betrieb einer Pumpe mit einem Nennstrom von 9 bis 26 A, bietet das System hohe Flexibilität für verschiedene Anwendungsbereiche wie Bewässerungssysteme, kleine Wasserwerke oder gewerbliche Gebäude. Die robuste Ausführung im Kunststoffschrank ist für die Wandmontage konzipiert und ermöglicht eine zuverlässige Steuerung in anspruchsvollen Umgebungen.

Wie erfolgt die Inbetriebnahme und Bedienung?

Die Einrichtung des Systems gestaltet sich durch die intuitive Grundfos GO-App besonders effizient. Über die Bluetooth Smart Technologie führt ein Schritt-für-Schritt-Assistent durch den Konfigurationsprozess, was die Inbetriebnahmezeit verkürzt. Alternativ stehen vordefinierte Anwendungseinstellungen zur Verfügung. Die App ermöglicht zudem eine detaillierte Überwachung und Konfiguration der Pumpeneinstellungen. Für die tägliche Interaktion steht eine benutzerfreundliche Oberfläche bereit, die eine einfache Steuerung und schnelle Diagnose ermöglicht.

Welche Funktionen bietet das Regelsystem?

Das LC 242 System unterstützt eine Vielzahl von Sensoreingängen, darunter analoge Signale von 0-5 V, 0,5-3,5 V, 0-10 V, 0-20 mA, 4-20 mA sowie digitale Schwimmerschalter. Es können bis zu fünf Steuerungsniveaus definiert werden, was eine präzise Anpassung an die jeweiligen Betriebsbedingungen erlaubt. Zur Betriebssicherheit tragen Funktionen wie ein automatischer Testlauf zur Vermeidung von Ablagerungen, eine Einschaltverzögerung zur Entlastung des Stromnetzes sowie Schutzmechanismen gegen Wasserschläge bei. Ein integrierter Summer signalisiert Alarme, während ein Protokoll die letzten 20 Ereignisse für eine effiziente Fehlersuche speichert.

Wie flexibel ist die Systemintegration?

Der Regler ist mit konfigurierbaren Ein- und Ausgangsklemmen ausgestattet, die als digitale oder analoge Schnittstellen sowie als Pt 100/1000-Eingänge fungieren können. Dies bietet volle Flexibilität für spezifische Anforderungen vor Ort. Die Steuerung lässt sich nahtlos in übergeordnete Überwachungssysteme wie SPS, SCADA oder die Grundfos CLOUD integrieren. Zudem verfügt das Gerät standardmäßig über zwei Alarmrelais, die eine zuverlässige Statusübermittlung an externe Systeme ermöglichen.

Technische Daten

• Anzahl der Pumpen: 1
• Art des Motorstarters: Direktstarter (DOL)
• Nennstrom: 9 - 26 A
• Anschlussspannung: 3 x 220-240/380-415 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Gehäusematerial: Kunststoff
• Montageart: Wandmontage
• Umgebungstemperatur: -20 bis 45 °C
• Abmessungen (H x B): 560 x 380 mm

Das Grundfos LC 242 Steuer- und Regelsystem überzeugt durch seine hohe Funktionalität und einfache Handhabung bei der Niveauregelung. Mit einer Nennstromkapazität von 9 bis 26 A und der Unterstützung für diverse Sensortypen bietet es einen umfassenden Schutz für die angeschlossene Pumpe. Die einfache Konfiguration via App, die flexible Einbindung in Überwachungssysteme sowie die integrierten Schutzfunktionen gegen Trockenlauf und Wasserschläge machen es zu einer zuverlässigen Wahl für professionelle Grundwasser- und Tankbefüllungsanlagen.
