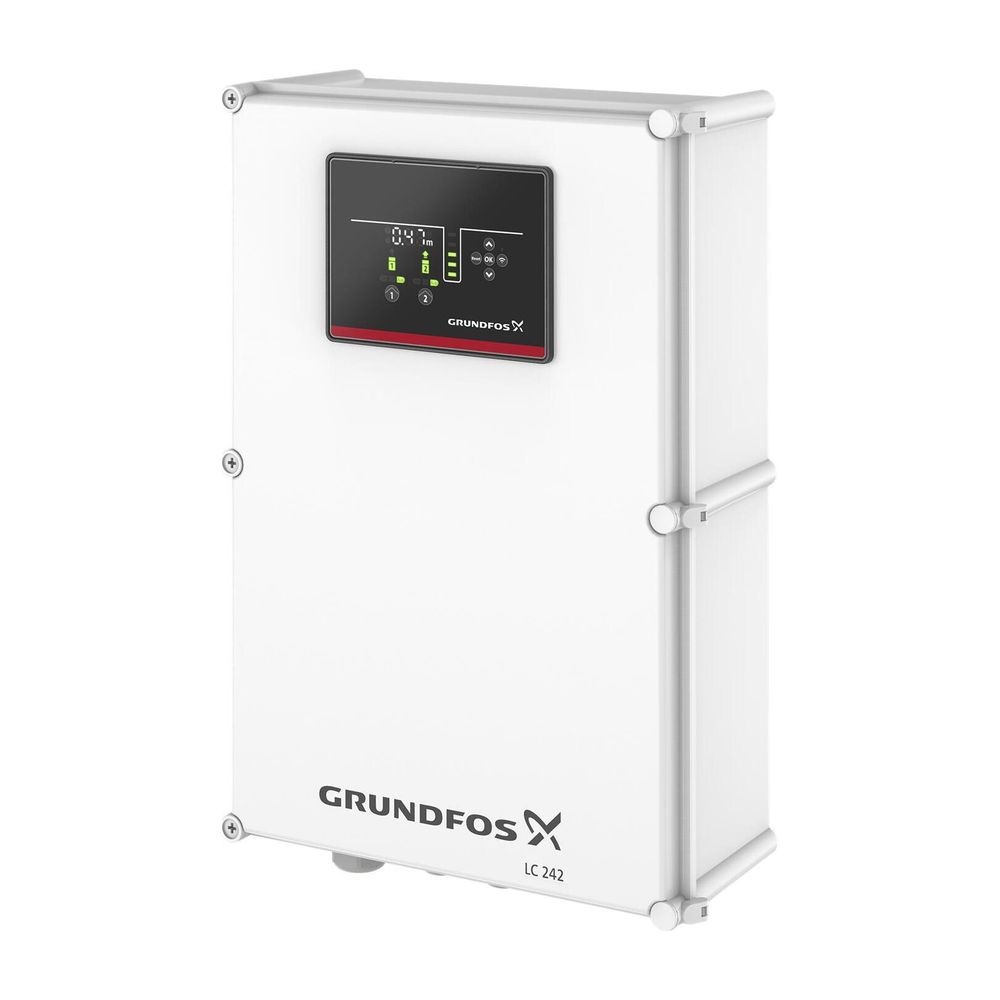

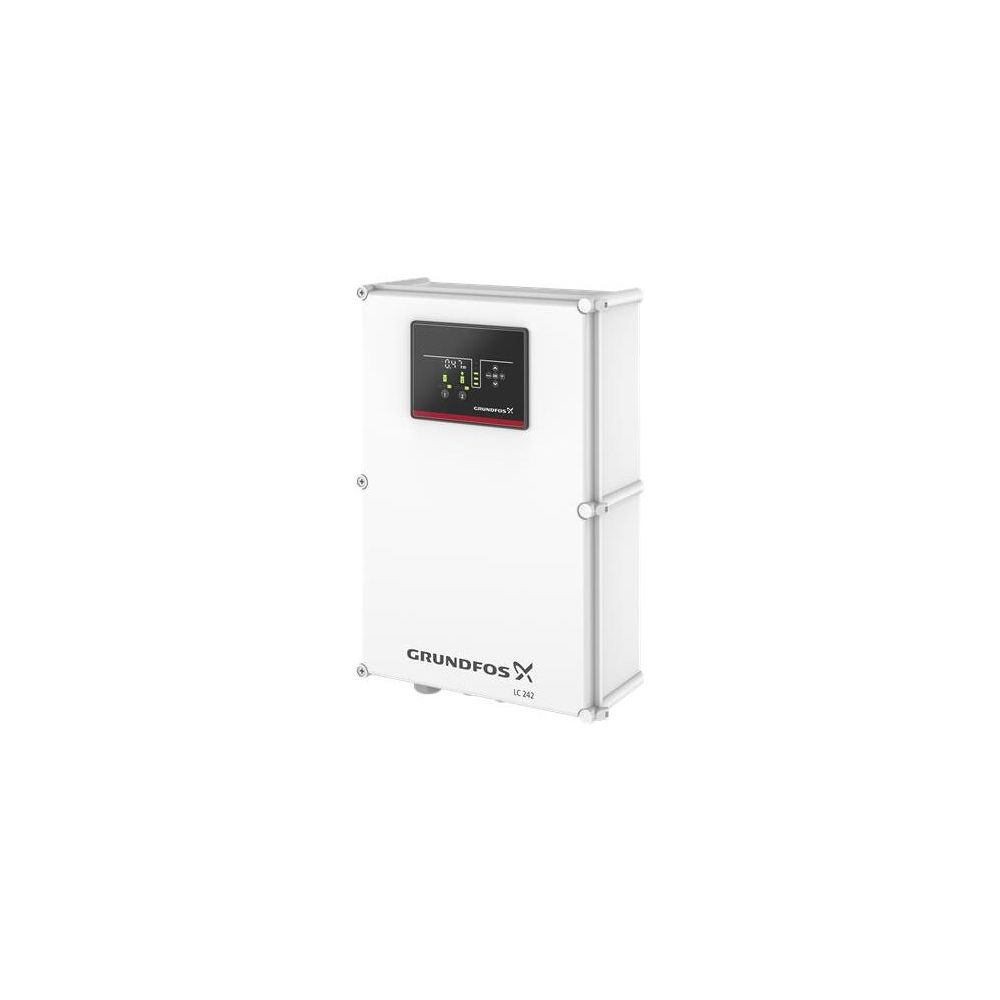

Grundfos Steuer- und Regelsystem LC 242 2x 1,9-6,3 DOL, 560x380mm 3x230/400V IP54 ohne Netzschalter, Kunststoff

Das Steuer- und Regelsystem LC 242 von Grundfos ist eine leistungsfähige Lösung für die Niveauregelung, Überwachung und den Schutz von Grundwasseranlagen oder Tankbefüllungen. Das System ist für den Betrieb von bis zu zwei Pumpen ausgelegt und bietet durch seine modulare Bauweise eine hohe Flexibilität für verschiedene Einsatzbereiche wie Bewässerungssysteme, kleine Wasserwerke oder kommunale Pumpstationen. Die Steuerung erfolgt über eine robuste Kunststoffschranklösung, die für die Wandmontage konzipiert ist.

Wie erfolgt die Inbetriebnahme und Steuerung?

Die Einrichtung des Systems gestaltet sich effizient durch vordefinierte Anwendungseinstellungen oder einen geführten Startassistenten. Über die Grundfos GO-App und Bluetooth Smart Technologie lassen sich sämtliche Pumpeneinstellungen konfigurieren und überwachen. Die Benutzeroberfläche ermöglicht eine intuitive Bedienung, was die Zeit für die Inbetriebnahme und die tägliche Interaktion mit der Anlage reduziert. Zudem lässt sich das System nahtlos in übergeordnete Überwachungssysteme wie SPS, SCADA oder die Grundfos CLOUD integrieren. Zwei konfigurierbare Alarmrelais ermöglichen die Übermittlung von Statusinformationen an externe Systeme.

Welche Schutzfunktionen bietet das System?

Das LC 242 System schützt die angeschlossenen Pumpen und die Netzbelastung durch diverse intelligente Funktionen. Ein automatischer Testlauf verhindert Ablagerungen in den Pumpen, während eine Einschaltverzögerung die Netzbelastung beim Anfahren mehrerer Stationen minimiert. Zudem wird das Risiko von Wasserschlägen durch die Blockierung schneller Wiederanläufe reduziert. Das System überwacht Parameter wie Trockenlauf, hohen Wasserstand, Phasenfolgen, Pumpenüberhitzung sowie Feuchtigkeit und protokolliert die letzten 20 Alarme für eine gezielte Fehlersuche.

Wie flexibel ist die Konfiguration?

Das System steuert Pumpen basierend auf Signalen von verschiedenen Sensoreingängen, darunter analoge Spannungen und Ströme sowie digitale Schwimmerschalter. Es unterstützt bis zu fünf Steuerungsniveaus und kann auch mit nur einem Schwimmerschalter betrieben werden. Die Konfiguration der Ein- und Ausgänge ist flexibel und ermöglicht den Einsatz als digitale Ein-/Ausgänge, analoge Eingänge oder Pt 100/1000-Sensoranschlüsse. Optional kann das Modul IO 241 für erweiterte Ein- und Ausgangsoptionen eingebaut werden.

Technische Daten

• Anzahl der Pumpen: 2
• Art des Motorstarters: Direktstarter (DOL)
• Nennstrom: 1,9 - 6,3 A
• Anschlussspannung: 3 x 220-240/380-415 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Gehäusematerial: Kunststoff
• Gehäuseabmessungen (H x B): 560 x 380 mm
• Umgebungstemperatur: -20 bis 45 °C
• Montageart: Wandmontage

Das Grundfos LC 242 Steuer- und Regelsystem überzeugt durch seine hohe Flexibilität und umfassende Schutzmechanismen für den Betrieb von zwei Pumpen. Mit konfigurierbaren Ein- und Ausgangsklemmen, einer intuitiven App-Anbindung und der Unterstützung für diverse Sensortypen stellt es eine zuverlässige Lösung für anspruchsvolle Niveauregelungen dar. Die robuste IP54-Bauweise und die präzise Überwachung von Betriebsparametern wie Strommessung und Trockenlauf ermöglichen einen sicheren und effizienten Anlagenbetrieb bei einem Nennstrom von 1,9 bis 6,3 A.
