Grundfos Mess- und Regelsystem DID-3 BF3-, 99083725

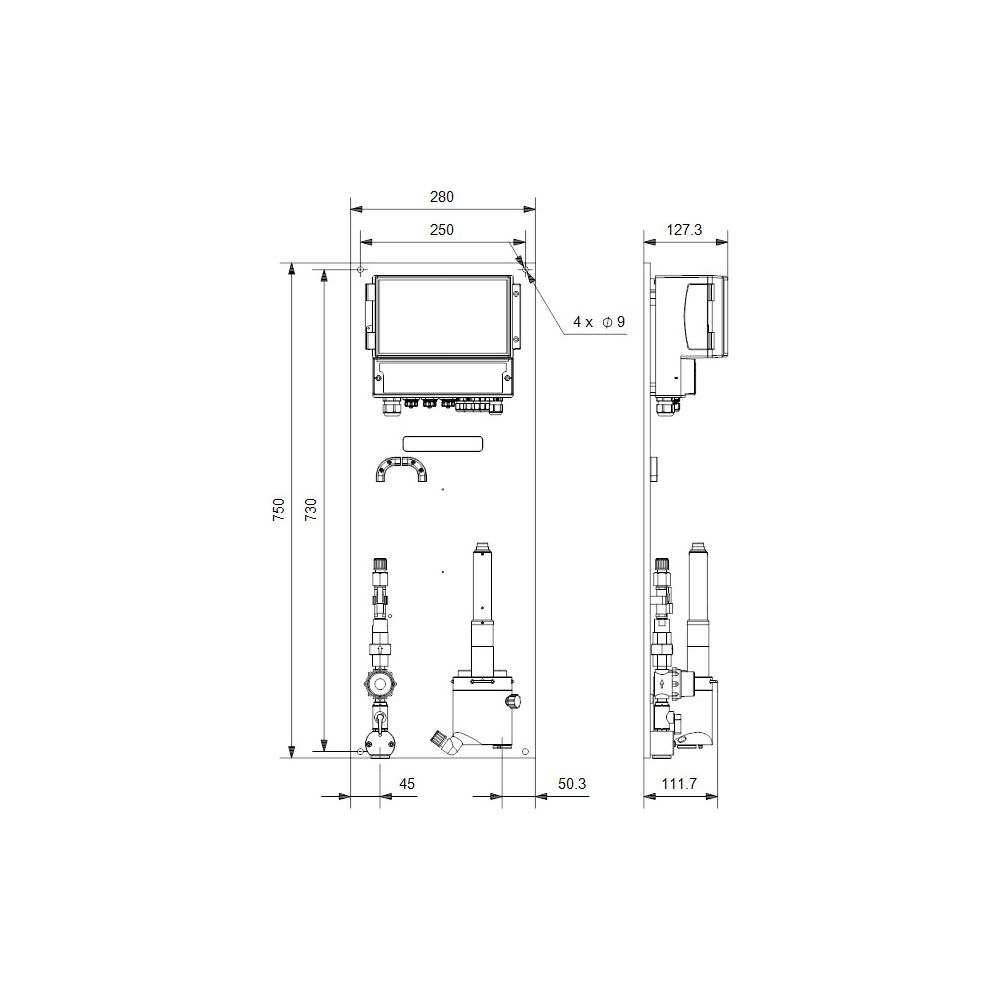

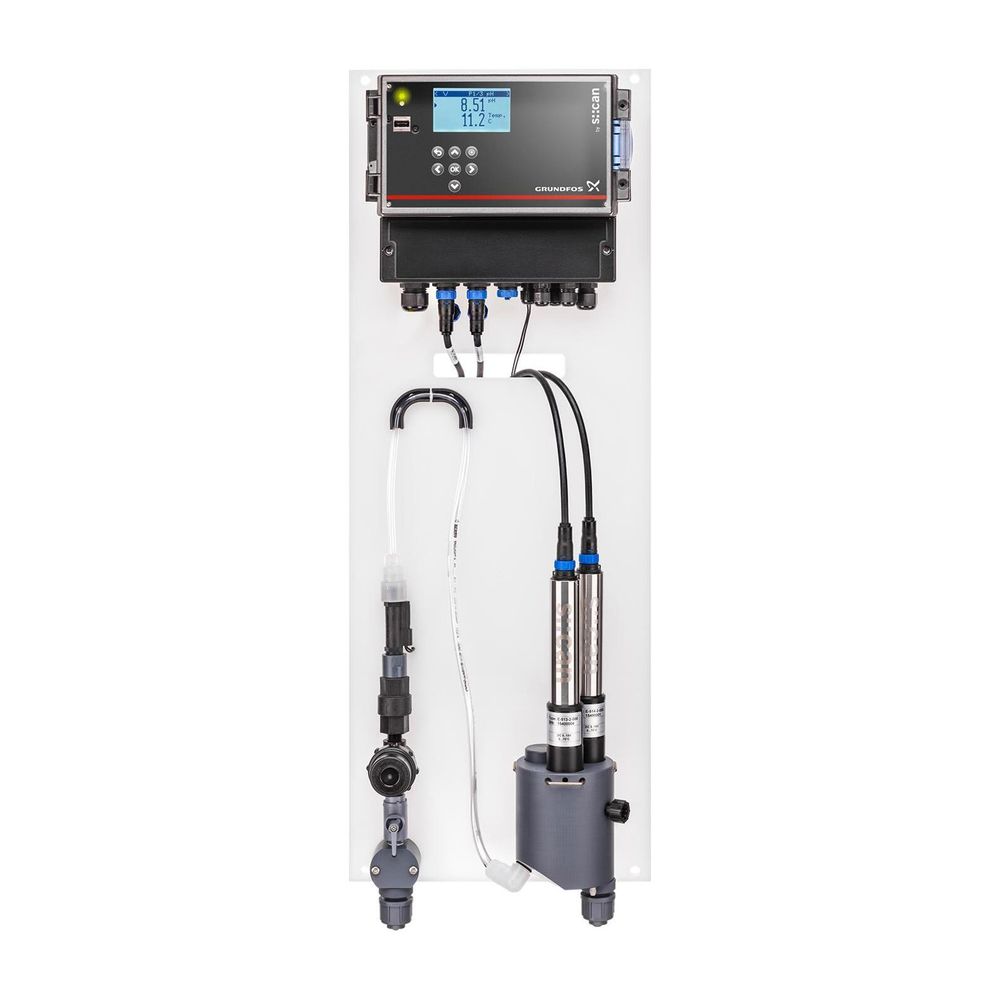

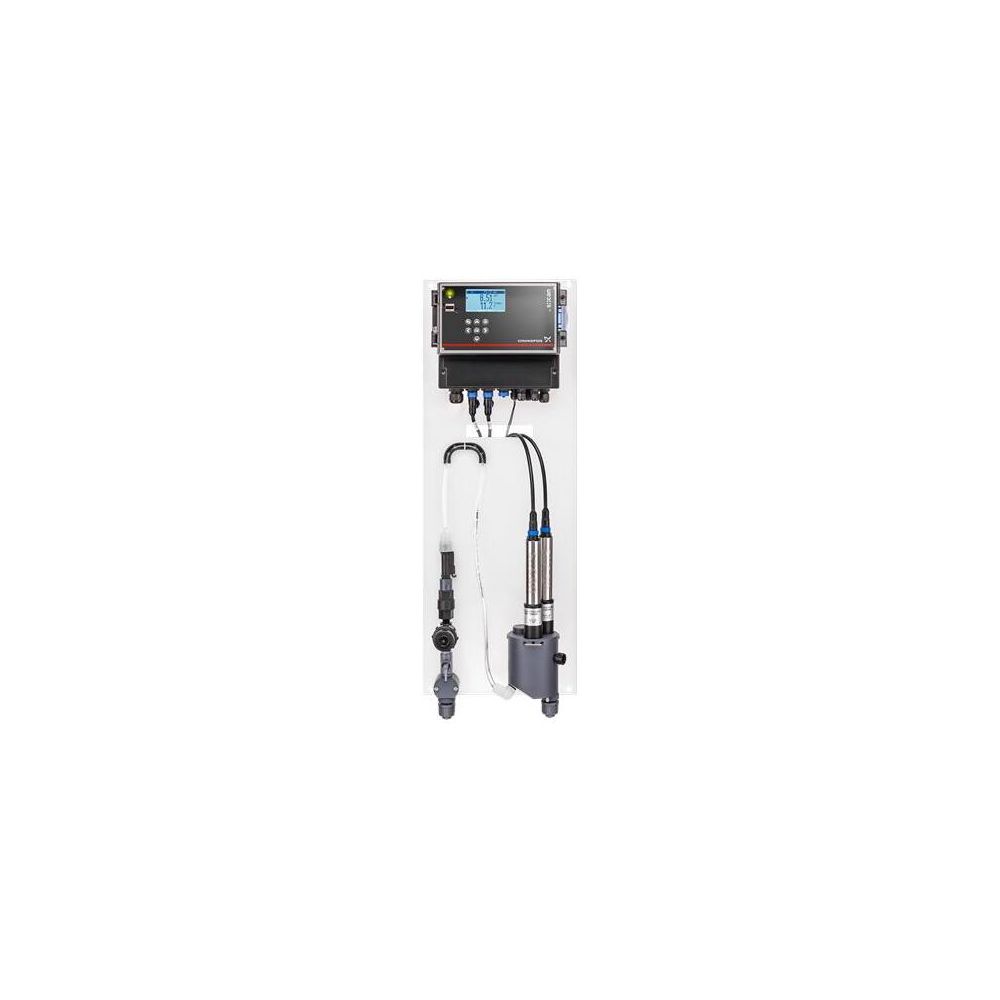

Das Grundfos Mess- und Regelsystem DID-3 BF3- (Artikelnummer 99083725) ist eine kompakte, vormontierte Lösung zur präzisen Überwachung und Steuerung verschiedenster Wasserparameter. Das System umfasst ein CU382 Terminal, eine Bypass-Durchflussmesszelle, Sensorkabel sowie alle notwendigen hydraulischen Komponenten auf einer Montageplatte. Es eignet sich für anspruchsvolle Anwendungen, bei denen eine zuverlässige Datenaufzeichnung und Prozesssteuerung erforderlich sind.

Welche Funktionen bietet das CU382 Terminal?

Das CU382 Terminal dient als zentrale Steuereinheit des Systems und zeichnet sich durch eine intuitive Bedienung aus. Es ermöglicht die gleichzeitige Anzeige von bis zu zwei Parametern und verfügt über eine integrierte Datenlogger-Funktionalität, die Einstellungen, Kalibrierdaten, Messwerte und Reglerausgangssignale erfasst. Über die USB-Schnittstelle lassen sich Reglereinstellungen komfortabel importieren oder exportieren. Zudem unterstützt das Terminal die Datenübertragung mittels USB-Stick und bietet die Möglichkeit, Daten mittels optionaler Windows-Software zu visualisieren. Das Gerät ist mit einem Weitspannungsnetzteil ausgestattet und bietet bis zu drei unabhängige Sensor-Ein- und Reglerausgänge.

Wie ist die Bypass-Durchflussmesszelle konzipiert?

Die Bypass-Durchflussmesszelle ist für eine effiziente Probenahme ausgelegt und für einen maximalen Zulaufdruck von 3 bar ausgelegt. Sie verfügt über ein Absperrventil, einen Durchflussbegrenzer mit einer Kapazität von maximal 60 Litern pro Stunde sowie einen Durchflusswächter, der bei einem Durchfluss von weniger als 30 Litern pro Stunde aktiv wird. Zur präzisen Kalibrierung mittels DIT-Photometer ist ein Entnahmeventil integriert. Der maximale Ausgangsdruck der Messzelle beträgt 0,5 bar. Die hydraulischen Schlauchanschlüsse sind in verschiedenen gängigen Dimensionen realisierbar.

Welche Schnittstellen und Anschlussmöglichkeiten stehen zur Verfügung?

Das System bietet eine hohe Flexibilität durch zahlreiche Ein- und Ausgänge. Dazu gehören digitale Relaisausgänge, die als Reglerausgänge oder Grenzschalter konfigurierbar sind, sowie drei Analogausgänge für Messwerte oder Regelsignale. Ein dedizierter Melderelaisausgang und ein Ausgang für die Ansteuerung eines Reinigungsventils ergänzen die Funktionalität. Über zwei Digitaleingänge lassen sich externe Funktionen wie EIN/AUS-Schaltungen oder Wasserzähler-Impulseingänge realisieren. Ein Analogeingang für Durchflussmesser sowie eine USB-Hostschnittstelle runden die Konnektivität ab.

Technische Daten

• Bemessungsspannung: 100-240 V
• Leistungsaufnahme (max.): 33 VA
• Max. Medientemperatur: 0,1-45 °C
• Max. Zulaufdruck Messzelle: 3 bar
• Max. Ausgangsdruck Messzelle: 0,5 bar
• Schutzklasse CU382: 65
• Sensor Kabellänge: 1,0 m

Das Grundfos Mess- und Regelsystem DID-3 BF3- überzeugt durch seine vormontierte Bauweise und die hohe Flexibilität bei der Überwachung von Wasserparametern. Mit einer Leistungsaufnahme von maximal 33 VA und einem weiten Spannungsbereich von 100-240 V ist das System vielseitig einsetzbar. Die intuitive Steuerung über das CU382 Terminal sowie die robuste Bypass-Durchflussmesszelle ermöglichen eine präzise Prozesskontrolle in einem Temperaturbereich von 0,1 bis 45 °C, was eine zuverlässige Überwachung sicherstellt.
