Grundfos Durchflusssensor VFI
53 weitere Ausführungen verfügbar
Ausstattung
Messbereich
Typ
Beschreibung

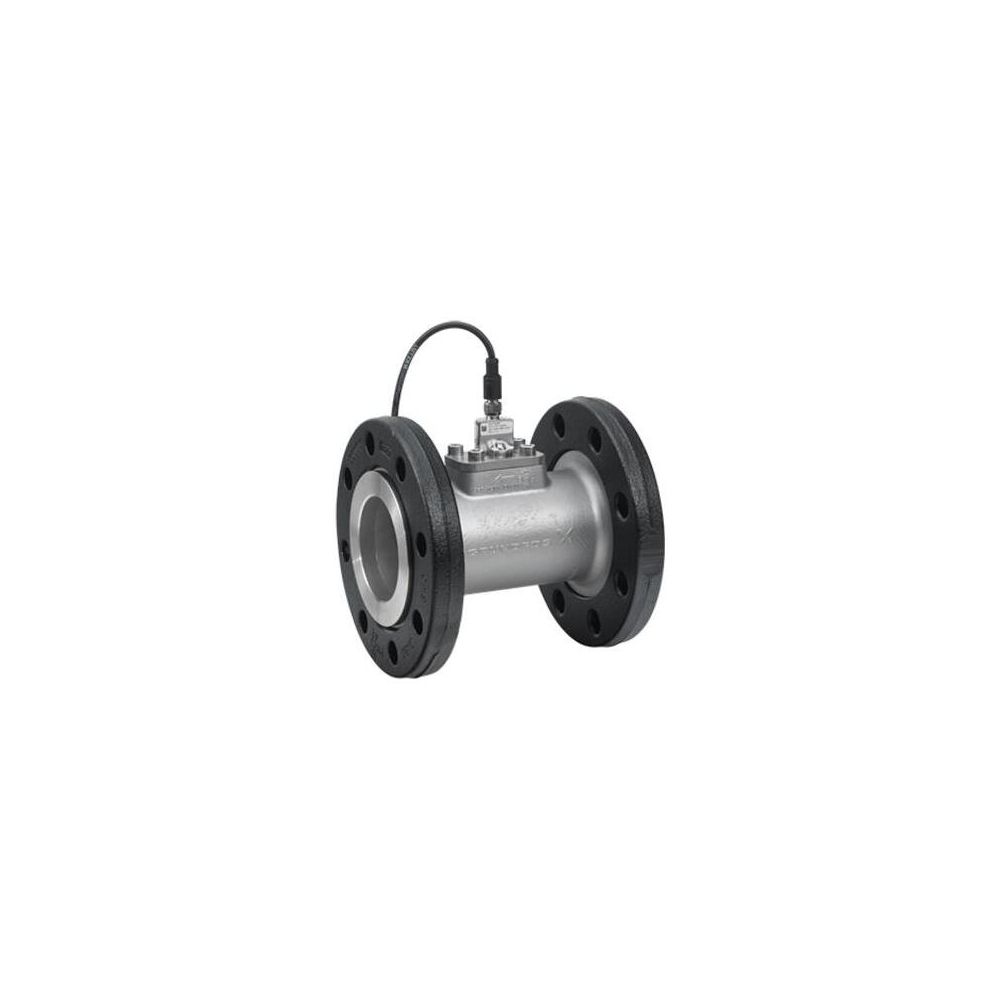

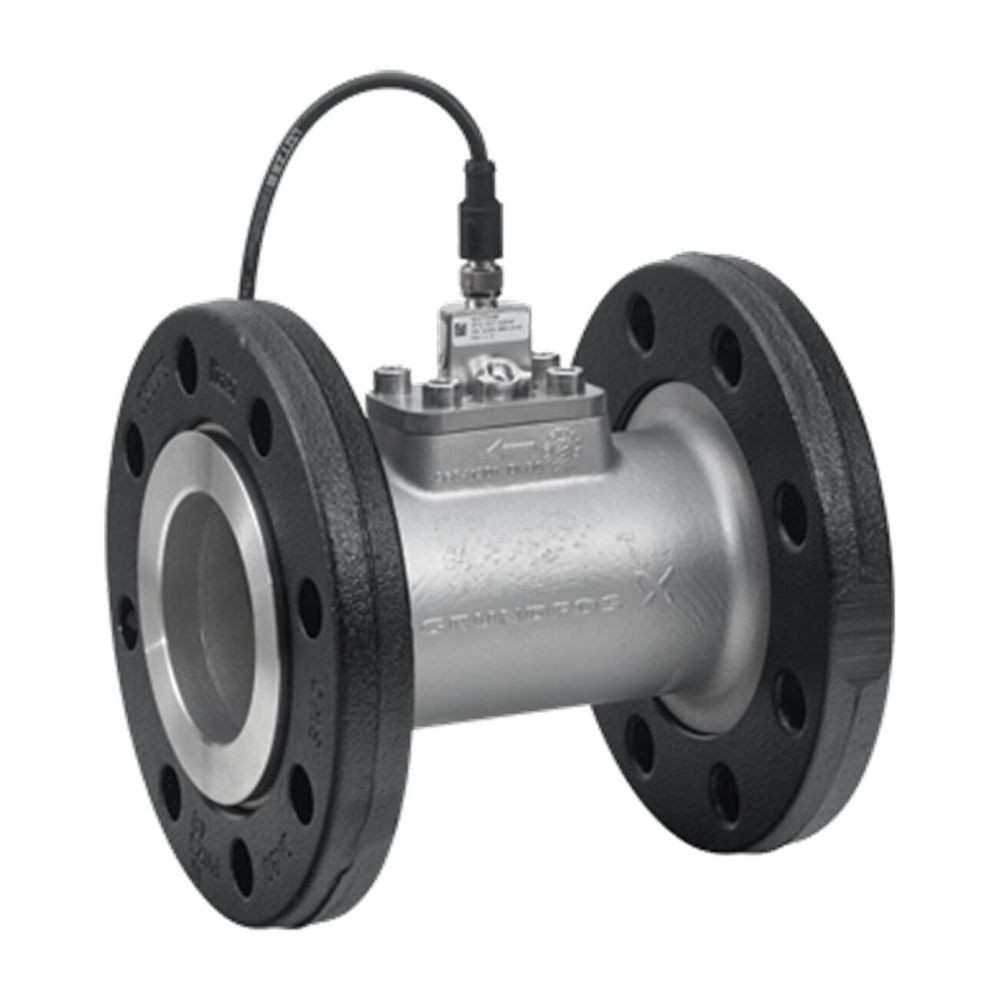

Grundfos Durchflusssensor VFI/--8-160m/1/C/M5.00-X/VG6/S ohne Temperaturfunktionalität
Der Grundfos Durchflusssensor VFI/--8-160m/1/C/M5.00-X/VG6/S ist ein präzises Messinstrument für industrielle Anwendungen, das auf dem bewährten Vortex-Messprinzip der Kármánschen Wirbelstraße basiert. Er eignet sich ideal für die zuverlässige Durchflussmessung flüssiger Medien mit einer Viskosität von bis zu 10 mm²/s. Dank der robusten Konstruktion mit einer Edelstahl-Messstrecke und der Schutzart IP67 ist der Sensor für anspruchsvolle Einsatzumgebungen ausgelegt.
Wie arbeitet der Vortex-Durchflusssensor?
Das Vortex-Messprinzip ermöglicht eine präzise Erfassung des Durchflusses, ohne dass bewegliche Bauteile im Medium erforderlich sind. Dies führt zu einem verschleißfreien Betrieb und einer hohen Langlebigkeit des Sensors. Der integrierte Zweileitermessumformer stellt ein Ausgangssignal von 4-20 mA bereit, das eine direkte Einbindung in gängige Industrie-Steuerungen erlaubt. Ein besonderer Vorteil für die Inbetriebnahme ist, dass der Sensor bei der Installation nicht kalibriert werden muss.
Welche technischen Voraussetzungen sind für den Betrieb erforderlich?
Der Sensor ist für einen Förderstrommessbereich von 8 bis 160 m³/h konzipiert und hält einem maximalen Betriebsdruck von 30 bar stand. Die Spannungsversorgung erfolgt über einen Bereich von 12,5 bis 30 VDC. Für die elektrische Anbindung ist ein 5 m langes Anschlusskabel mit M12-Stecker im Lieferumfang enthalten. Die medienberührenden Teile bestehen aus hochwertigem Edelstahl, was die Beständigkeit in industriellen Prozessen sicherstellt.
Technische Daten
- Messprinzip: Vortex (Kármánsche Wirbelstraße)
- Förderstrommessbereich: 8 bis 160 m³/h
- Ausgangssignal: 4-20 mA (2-Leiter)
- Spannungsversorgung: 12,5 bis 30 VDC
- Max. Betriebsdruck: 30 bar
- Medientemperaturbereich: -30 bis 110 °C
- Schutzart: IP67
- Anschlusstyp: Flansch ISO/DIN PN25/40 DN80
- Material Messstrecke: Edelstahl
- Kabellänge: 5 m
Dieser Vortex-Durchflusssensor bietet eine wartungsfreie Lösung für die industrielle Durchflussmessung. Durch den Verzicht auf bewegliche Teile und die einfache Integration mittels 4-20 mA Signal überzeugt das Gerät durch hohe Betriebssicherheit. Mit einem Messbereich von 8 bis 160 m³/h und einer robusten Edelstahl-Ausführung ist der Sensor für anspruchsvolle industrielle Anforderungen bestens geeignet und ermöglicht eine präzise Prozessüberwachung bei einem Betriebsdruck von bis zu 30 bar.
Lieferumfang
- 1x Grundfos Durchflusssensor VFI/--8-160m/1/C/M5.00-X/VG6/S
- 1x Anschlusskabel (5 m) mit M12-Stecker
Technische Daten
| Hersteller-Warengruppe | Steuer- und Regelsysteme |
| Hersteller-Produktgruppe | Steuer- und Regelsysteme Sensoren |
| Hersteller-Artikelnummer | 97688306 |
| Hersteller | Grundfos |
| Art des Zubehörs/Ersatzteils | Durchflusssensor |
| Artikelnummer | GRUNDFOS-97688306 |
| EAN-13 | 5710621538015 |
| Ersatzteil | nein |
| Gewicht | 13,7 kg |
| Schutzart (IP) | IP67 |
| Zubehör | ja |
| WEEE-Nr. | 58075890 |
