Grundfos Druckerhöhungsanlage Hydro MPC-E 3 CRIE 20-2, 1460x1155mm 4kW 16 bar max. Förderh. 41,9m max. Volumenstrom 72m3/h

Die Grundfos Druckerhöhungsanlage Hydro MPC-E 3 CRIE 20-2 ist eine kompakte, anschlussfertige Mehrpumpenanlage, die speziell für den Einsatz in Trinkwassersystemen nach DIN 1988-500 konzipiert wurde. Mit einer Motorleistung von 4 kW, einem maximalen Betriebsdruck von 16 bar und einer maximalen Förderhöhe von 41,9 Metern eignet sie sich für Anwendungen, die eine zuverlässige Druckerhöhung und hohe Förderleistungen erfordern. Die Anlage ist mit drei vertikalen Kreiselpumpen ausgestattet und bietet einen maximalen Volumenstrom von 72 m3/h.

Wie ist die Konstruktion und Ausstattung der Hydro MPC-E 3 CRIE 20-2?

Die Druckerhöhungsanlage besteht aus drei normalsaugenden vertikalen Kreiselpumpen der Baureihe CR(I)E, die mit einer hochverschleißfesten Patronengleitringdichtung aus SiC/SiC/EPDM ausgestattet sind. Das Pumpengehäuse und die Laufräder bestehen aus rostfreiem Edelstahl. Der Edelstahlrohrverteiler ist orbitalverschweißt und verfügt über DVGW- und KTW-geprüfte Absperreinrichtungen auf Saug- und Druckseite sowie einen Rückflussverhinderer aus POM auf der Druckseite. Ein vollverschweißter Drucksensor mit vierfacher Überlastfestigkeit sorgt für eine sichere Nullpunktrückstellung, ergänzt durch ein gedämpftes Manometer. Die Anlage ist für einen maximalen Betriebsdruck von 16 bar ausgelegt.

Welche Motor- und Steuerungstechnologien sind integriert?

Die Anlage ist mit geräuscharmen, oberflächengekühlten Motoren ausgestattet, die über integrierte Frequenzumformer verfügen. Diese sind selbstüberwachend und kurzschlusssicher. Die Steuerungseinheit CU 352 ist in einem IP54-Stahlschaltschrank montiert und bietet ein Farbdisplay zur Anzeige wichtiger Parameter wie Soll- und Istdruck, Pumpendrehzahl, Warnungen und Alarme. Die Steuerung unterstützt Fernbedienung über VNC, Datenlogging, Anbindung an Feldbussysteme sowie vielfältige Ein- und Ausgänge für flexible Anlagensteuerung.

Welche Funktionen und Sicherheitsmerkmale bietet die CU 352 Steuerung?

Die CU 352 Steuerung ermöglicht Konstant- oder Proportionaldruckregelung, manuellen Eingriff auf einzelne Pumpen, intelligenten Pumpenwechsel zur gleichmäßigen Auslastung, Aktivierung von bis zu sechs alternativen Sollwerten und Parametrierung von Reservepumpen. Energiesparfunktionen umfassen die Ermittlung des wirkungsgradbesten Umschaltpunkts, automatischen Energiesparmodus bei Schwachlast und Sollwertabsenkung basierend auf Volumenstrom. Sicherheitsfunktionen beinhalten Trockenlaufschutz, Notstrombetrieb, Überwachung von Druck und Fremdsensoren, Rampenzeiten zum Schutz des Rohrsystems sowie Passwortschutz und Alarmmanagement.

Wie ist die Anlage für den Trinkwassereinsatz vorbereitet?

Die Hydro MPC-E Druckerhöhungsanlage wird ab Werk mit desinfiziertem Wasser nassgeprüft und verschlossen geliefert. Vor Inbetriebnahme im Trinkwassersektor ist eine gründliche Spülung gemäß DIN EN 806-4 erforderlich, um Bakterienwachstum zu vermeiden. Optional ist eine thermische Desinfektion im Werk möglich, bei der die Anlage und Pumpen mit über 76 °C warmem Trinkwasser behandelt werden. Auf Anfrage kann eine Prüfung der Einhaltung der Trinkwasserverordnung durch ein externes Labor sowie die Erweiterung um Probenahmehähne erfolgen.

Technische Daten

• Motorleistung: 4 kW
• Maximaler Betriebsdruck: 16 bar
• Maximale Förderhöhe: 41,9 m
• Maximaler Volumenstrom: 72 m3/h
• Anzahl der Pumpen: 3

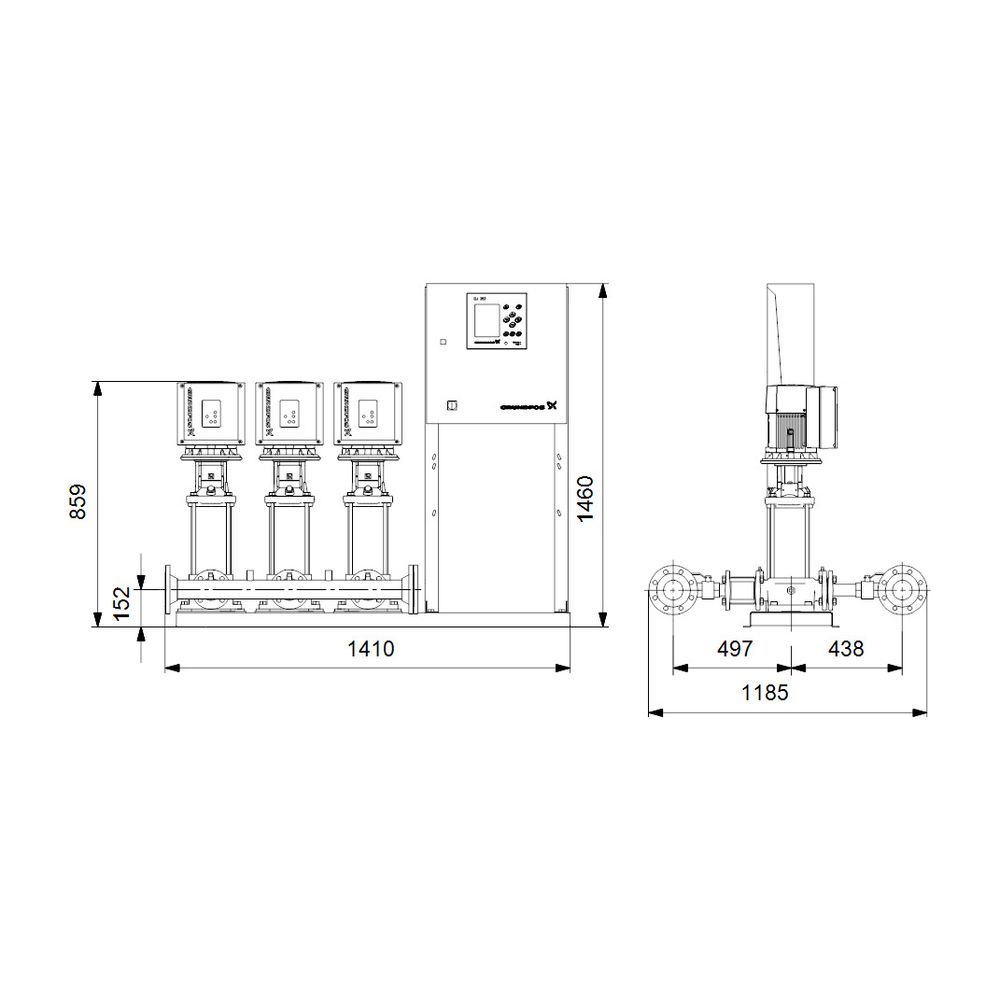

• Bauhöhe: 1460 mm
• Baulänge: 1155 mm
• Anschluss Einlass/Auslass: Flansch DN 100, PN 16
• Schutzart: IP54
• Drehzahl: 3520 U/min

Die Grundfos Hydro MPC-E 3 CRIE 20-2 Druckerhöhungsanlage bietet eine leistungsstarke und flexible Lösung für die zuverlässige Druckerhöhung in Trinkwassersystemen. Mit ihrer robusten Edelstahlkonstruktion, der integrierten CU 352 Steuerung und umfangreichen Sicherheits- sowie Energiesparfunktionen erfüllt sie anspruchsvolle Anforderungen bei einem maximalen Betriebsdruck von 16 bar und einer Motorleistung von 4 kW.
