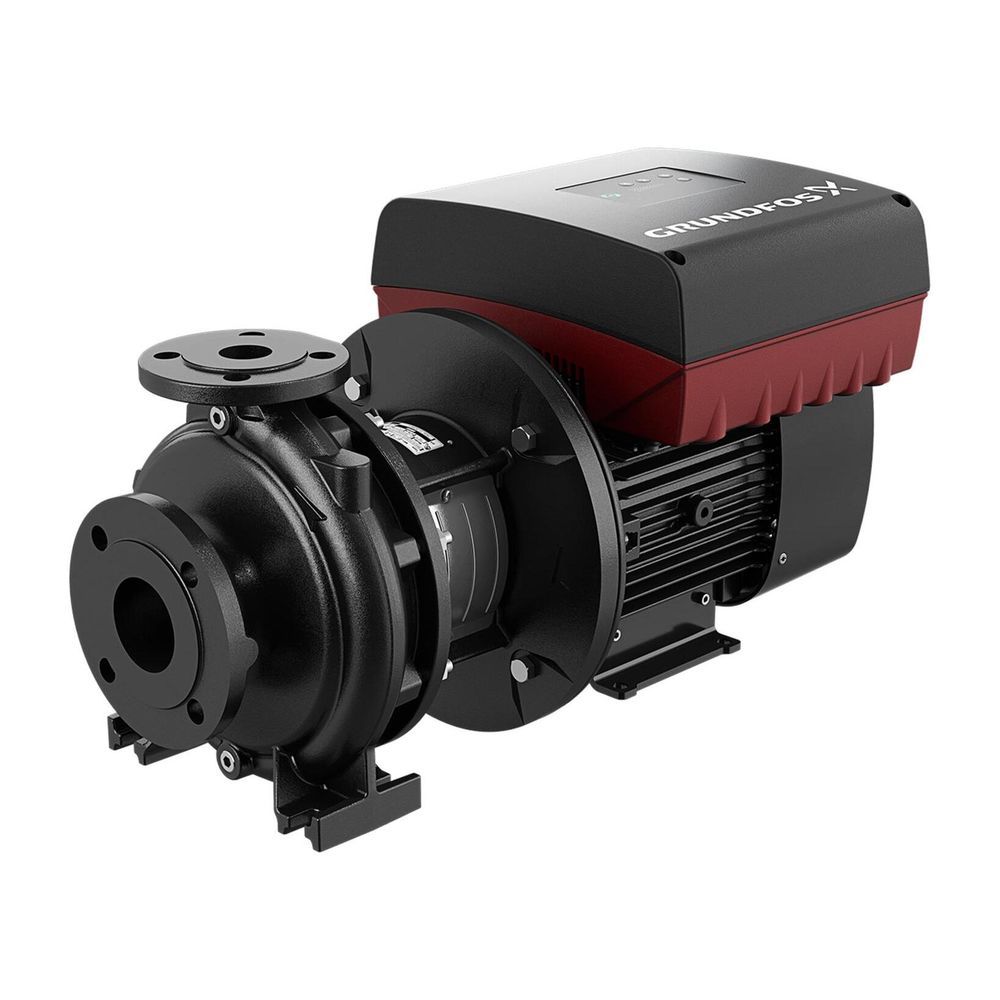

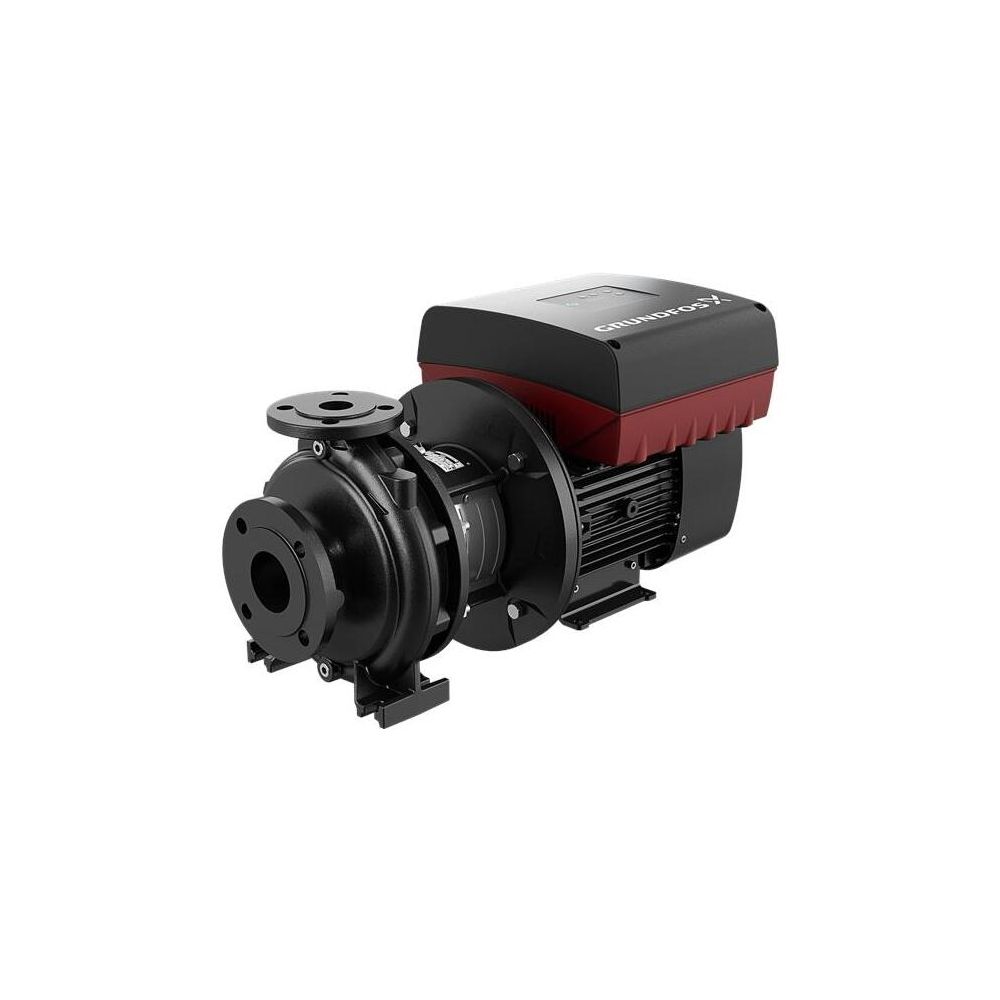

Grundfos Blockpumpe NBE 80-315/275AAF2AESBQQEPWA, 1737/min 18,5kW 16 bar, Förderhöhe 36,5m max. Volumenstrom 154,74m3/h

Die Grundfos Blockpumpe NBE 80-315/275AAF2AESBQQEPWA ist eine elektronisch geregelte, einstufige Kreiselpumpe, die für anspruchsvolle industrielle Anwendungen konzipiert ist. Mit einer Motorleistung von 18,5 kW und einer maximalen Förderhöhe von 36,5 Metern ermöglicht dieses System eine präzise Anpassung an den aktuellen Leistungsbedarf. Die Pumpe ist nach ISO 5199 gefertigt und entspricht in ihren Abmessungen der EN 733, was eine hohe Kompatibilität in bestehenden Anlagen sicherstellt.

Wie ist die Pumpe konstruiert?

Die NBE Blockpumpe zeichnet sich durch eine robuste Prozessbauweise aus. Diese ermöglicht es, den Motor, die Motorlaterne, die Abdeckung sowie das Laufrad zu demontieren, ohne das Pumpengehäuse von den Rohrleitungen trennen zu müssen. Das Gehäuse besteht aus Gusseisen (EN-GJL-250), während das Laufrad aus Gusseisen (EN-GJL-200) gefertigt ist. Die Welle aus Edelstahl (AISI 304) und die Gleitringdichtung nach DIN EN 12756 unterstreichen die langlebige Auslegung für den Dauerbetrieb bei Medientemperaturen von -25 °C bis 120 °C.

Welche Vorteile bietet die elektronische Regelung?

Das Herzstück der Pumpe ist der lüftergekühlte Permanentmagnet-Synchronmotor der Effizienzklasse IE5. Ein im Klemmenkasten integrierter Frequenzumrichter mit PI-Regler erlaubt eine stufenlose Drehzahlregelung. Dies sorgt für einen energieeffizienten Betrieb, da die Pumpenleistung kontinuierlich an den tatsächlichen Bedarf angepasst wird. Die Kommunikation erfolgt über diverse Schnittstellen, darunter Modbus RTU, EtherNet/IP sowie analoge Signale (0-10 V, 4-20 mA), was eine nahtlose Einbindung in moderne Leitsysteme ermöglicht.

Technische Daten

• Motorausgangsleistung (P2): 18,5 kW
• Max. Volumenstrom: 154,74 m3/h
• Max. Förderhöhe: 36,5 m
• Motor-Energieeffizienzklasse: IE5
• Drehzahl: 1737 1/min
• Max. Arbeitsdruck: 16 bar
• Schutzart: IP55
• Nenndurchmesser Einlass: DN 100
• Nenndurchmesser Auslass: DN 80
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos NBE 80-315/275AAF2AESBQQEPWA überzeugt durch ihre hohe Energieeffizienz dank IE5-Motor und stufenloser Drehzahlregelung. Mit einer Leistung von 18,5 kW und einer maximalen Förderhöhe von 36,5 m bietet sie eine zuverlässige Lösung für industrielle Prozesse. Die robuste Gusseisen-Konstruktion und die wartungsfreundliche Prozessbauweise ermöglichen eine lange Lebensdauer und einfache Instandhaltung. Durch die integrierten Kommunikationsschnittstellen ist die Pumpe optimal für moderne, automatisierte Anlagenumgebungen gerüstet.
