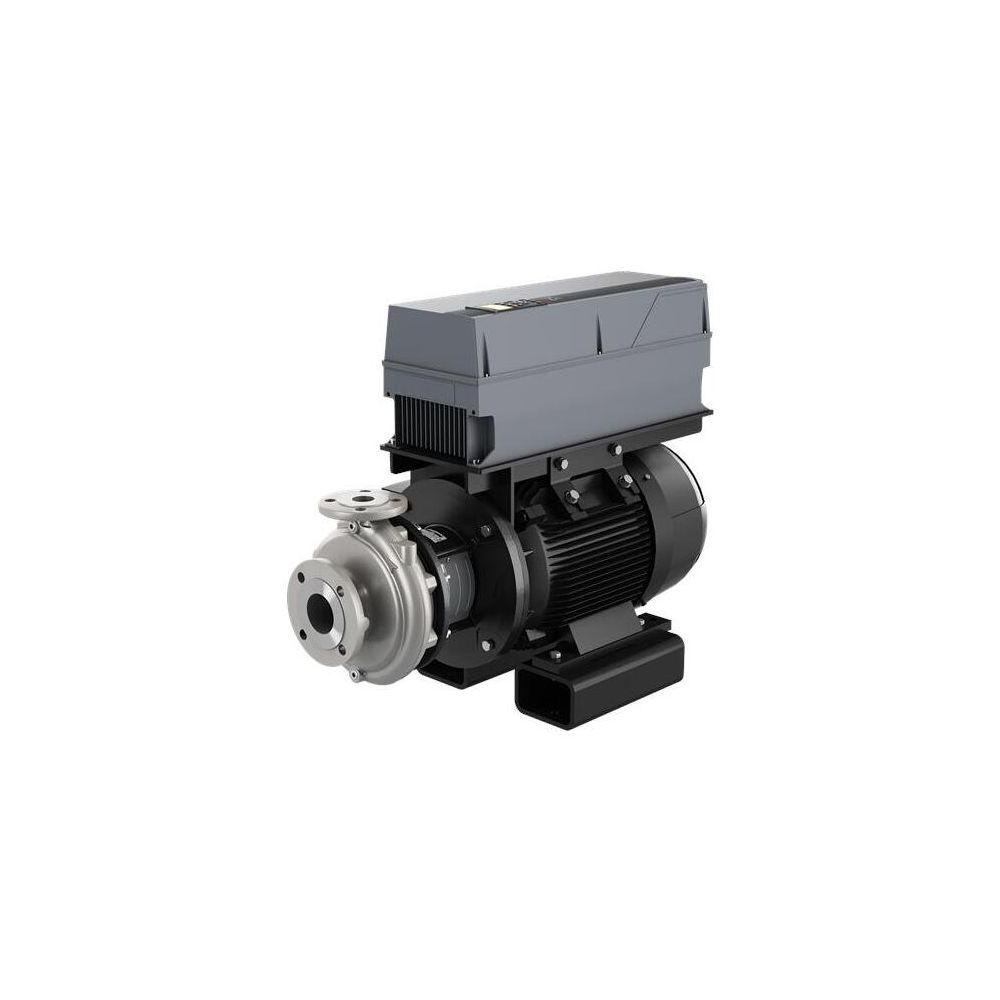

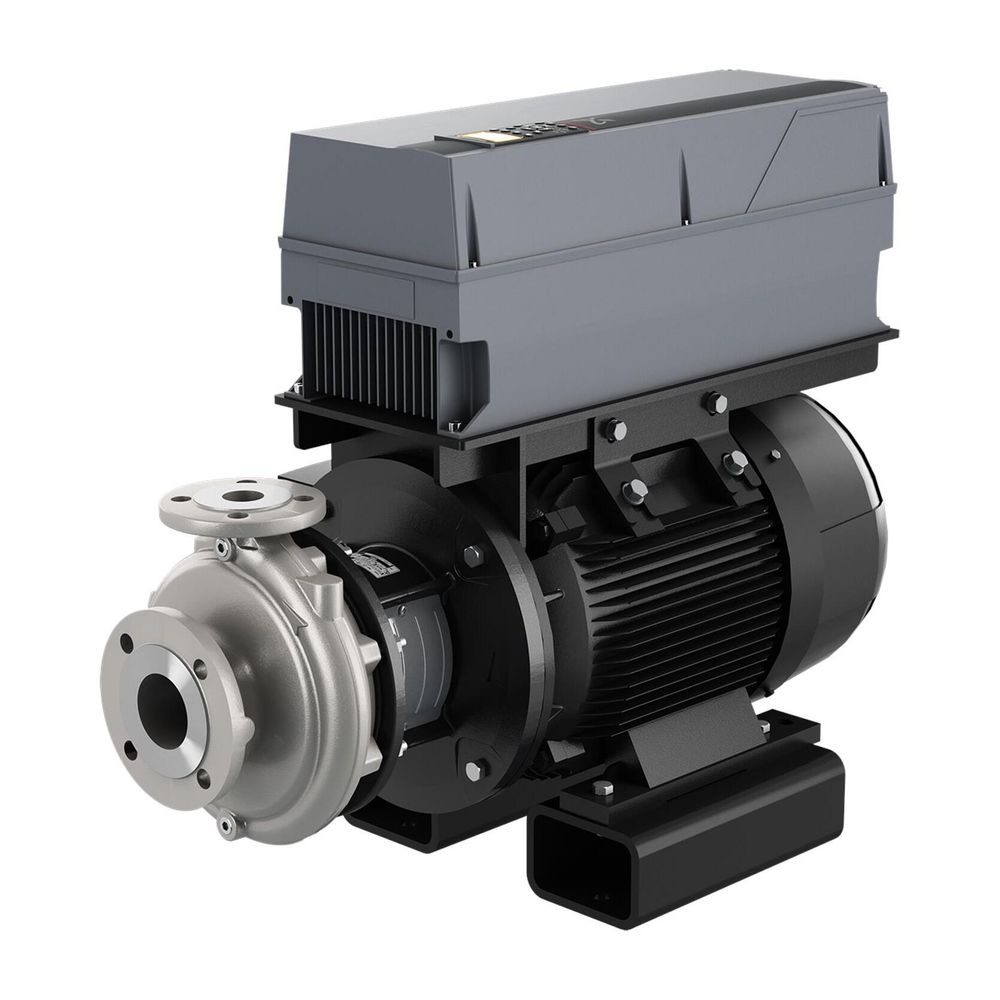

Grundfos Blockpumpe NBE 80-160/177ADSF2LESBQQERW1, 2955/min 30kW 16 bar, Förderhöhe 37,5m max. Volumenstrom 277,16m3/h

Die Grundfos Blockpumpe NBE 80-160/177ADSF2LESBQQERW1 ist eine elektronisch geregelte, einstufige Kreiselpumpe mit einer Motorleistung von 30 kW und einer maximalen Förderhöhe von 37,5 Metern. Sie erreicht einen maximalen Volumenstrom von 277,16 m³/h bei einer Drehzahl von 2955 1/min. Die Pumpe ist für den Einsatz in Wassersystemen mit einem Betriebsdruck bis 16 bar und einem Medientemperaturbereich von -25 bis 120 °C geeignet. Die robuste Bauweise aus Edelstahl Duplex (1.4517) und die Schutzart IP55 machen sie für anspruchsvolle industrielle Anwendungen geeignet.

Wie ist die Bauweise und Konstruktion der Grundfos Blockpumpe?

Die NBE 80-160/177ADSF2LESBQQERW1 ist eine normalsaugende, einstufige Kreiselpumpe, die nach ISO 5199 gefertigt ist und die Abmessungen sowie Bemessungsleistung nach EN 733 aufweist. Sie verfügt über einen axialen Saugstutzen und einen radialen Druckstutzen mit Flanschanschlüssen nach EN 1092-1, jeweils in der Druckstufe PN 16. Die horizontale Wellenanordnung und die Prozessbauweise ermöglichen die Demontage von Motor, Motorlaterne, Abdeckung und Laufrad, ohne das Pumpengehäuse von den Rohrleitungen zu trennen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756.

Welche Materialien und Werkstoffe werden verwendet?

Das Pumpengehäuse besteht aus Edelstahl Duplex (Werkstoff 1.4517), der für hohe Korrosionsbeständigkeit sorgt. Das Laufrad ist aus rostfreiem Stahl gefertigt, ebenso wie der Tragring und die Welle (Werkstoff EN 1.4462 bzw. SAF 2205). Die Gleitringdichtung ist als einfache Ausführung mit dem Code BQQE nach ISO gefertigt. Das robuste Materialkonzept unterstützt eine lange Lebensdauer und hohe Betriebssicherheit.

Wie ist die elektrische Ausstattung und Steuerung der Pumpe?

Die Pumpe ist mit einem lüftergekühlten Asynchronmotor der Energieeffizienzklasse IE4 ausgestattet, der eine Motorleistung von 30 kW bei einer Nennspannung von 3 x 380-420 V und einer Frequenz von 50 Hz liefert. Die Drehzahlregelung erfolgt stufenlos über einen integrierten Frequenzumrichter des Typs CUE 3X380-500V IP55 RUG. Die Pumpe unterstützt verschiedene Kommunikationsprotokolle wie Modbus RTU und BACnet MS/TP und verfügt über eine Schnittstelle RS-485 sowie potentialfreie Schaltkontakte.

Für welche Einsatzbedingungen ist die Pumpe geeignet?

Die Blockpumpe ist für den Betrieb in einem Umgebungstemperaturbereich von -10 bis 50 °C ausgelegt und kann Medien mit Temperaturen von -25 bis 120 °C fördern. Der maximale Betriebsdruck beträgt 16 bar. Die Pumpe ist für den Einsatz in Wassersystemen konzipiert und eignet sich besonders für industrielle Anwendungen, bei denen hohe Förderleistungen und eine präzise Regelbarkeit gefordert sind.

Technische Daten

• Motorleistung (P2): 30 kW
• Max. Volumenstrom: 277,16 m³/h
• Max. Förderhöhe: 37,5 m
• Drehzahl: 2955 1/min
• Max. Betriebsdruck: 16 bar
• Medientemperaturbereich: -25 bis 120 °C
• Umgebungstemperaturbereich: -10 bis 50 °C
• Anschlussgröße Einlass: DN 100, Flansch PN 16
• Anschlussgröße Auslass: DN 80, Flansch PN 16
• Schutzart: IP55

Die Grundfos Blockpumpe NBE 80-160/177ADSF2LESBQQERW1 bietet eine leistungsstarke und energieeffiziente Lösung für anspruchsvolle Förderaufgaben in Wassersystemen. Mit einer Motorleistung von 30 kW, einer maximalen Förderhöhe von 37,5 m und einem Volumenstrom von bis zu 277,16 m³/h erfüllt sie hohe Anforderungen an Leistung und Zuverlässigkeit. Die robuste Edelstahlkonstruktion und die integrierte stufenlose Drehzahlregelung sorgen für eine flexible und langlebige Nutzung in industriellen Anwendungen.
