Grundfos Druckerhöhungsanlage Hydro Multi-E
140 weitere Ausführungen verfügbar
Anzahl der Pumpen
Förderhöhe
Leistung
Maximaler Druck
Pumpenmodell
Volumenstrom
Beschreibung

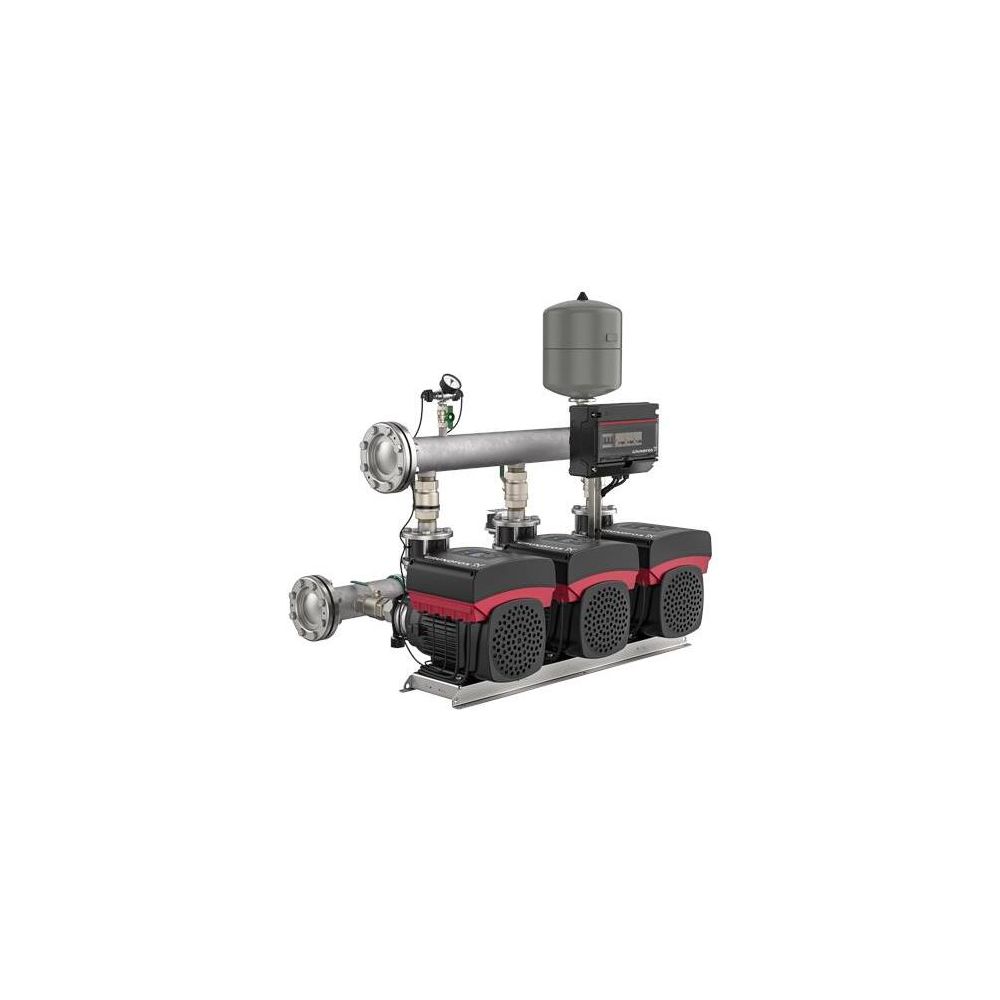

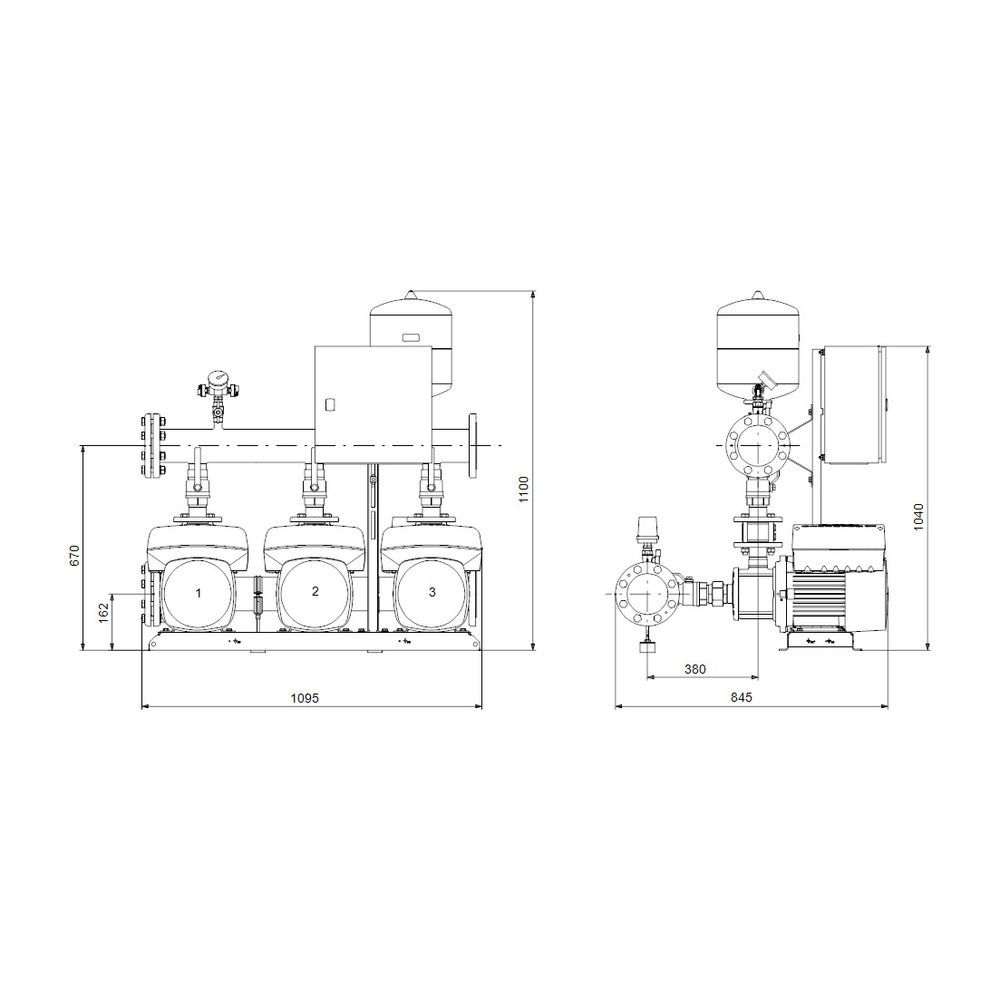

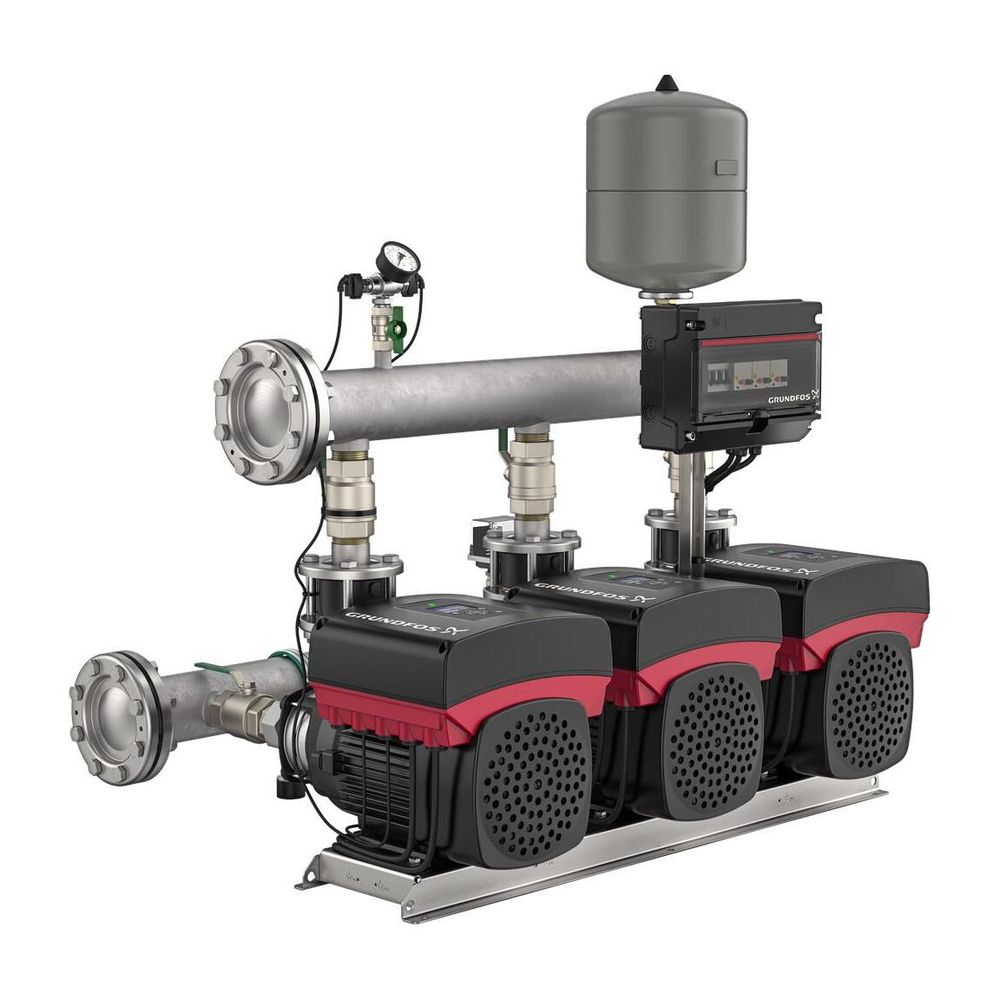

Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CME 15-3, 1235x935mm, 7,5kW, 10 bar, max. Förderh. 72m, max. 79m3/h
Die Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CME 15-3 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Sie findet ihren Einsatz in Wasserwerken, Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern sowie Schulen. Die Anlage besteht aus drei parallel geschalteten CME-Pumpen, die auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert sind. Mit einer Motorausgangsleistung von 7,5 kW pro Pumpe und einer stufenlosen Drehzahlregelung sorgt das System für eine konstante Druckhaltung unabhängig von Verbrauchsschwankungen.
Wie arbeitet die Hydro Multi-E 3 CME 15-3?
Die Anlage nutzt einen integrierten PI-Regler, der die Zu- und Abschaltung der Pumpen sowie die Drehzahl präzise an den aktuellen Förderstrombedarf anpasst. Dies ermöglicht einen hocheffizienten Betrieb durch den Einsatz von Permanentmagnetmotoren. Die Bedienung erfolgt direkt über das Bedienfeld an den Pumpen oder optional über die als Zubehör erhältliche Kommunikationslösung Grundfos GO. Zur Ausstattung gehören ein Membrandruckbehälter, ein Manometer sowie diverse Drucksensoren und Absperrventile, die auf einem robusten Edelstahl-Sammelrohrsystem angeordnet sind.
Welche technischen Merkmale zeichnen das System aus?
Das System bietet eine hohe Flexibilität durch verschiedene Schnittstellen und Übertragungsprotokolle wie Modbus, BACnet oder PROFINET. Für den sicheren Betrieb sind zwei Digitaleingänge vorhanden, von denen einer als Trockenlaufschutz dient. Die Anlage ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und erfüllt mit der Schutzart IP54 die Anforderungen für den industriellen und gewerblichen Einsatz. Die robuste Konstruktion aus Edelstahl 304 ermöglicht eine hohe Zuverlässigkeit im Dauerbetrieb bei Medientemperaturen zwischen 5 °C und 60 °C.
Was ist bei der Inbetriebnahme zu beachten?
Die Druckerhöhungsanlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und verschlossen. Da eine vollständige Entleerung nach dem Test nicht möglich ist, muss die Anlage vor dem Einsatz im Trinkwassersektor gemäß DIN EN 806-4 gründlich gespült werden, um das Risiko von Bakterienwachstum zu reduzieren. Auf Anfrage sind thermische Desinfektionen im Werk möglich.
Technische Daten
- Anzahl der Pumpen: 3
- Motorausgangsleistung (P2): 7,5 kW
- Max. Volumenstrom: 79 m3/h
- Max. Förderhöhe: 72 m
- Max. Betriebsdruck: 10 bar
- Bemessungsstrom: 42,3 A
- Bemessungsspannung: 3 x 380-415 V
- Schutzart: IP54
- Anschluss Einlass/Auslass: DN 100
- Werkstoff Pumpengehäuse: Edelstahl 304 (1.4301)
Die Grundfos Hydro Multi-E 3 CME 15-3 überzeugt durch ihre intelligente Regelungstechnik und die hocheffizienten Permanentmagnetmotoren. Mit einer Förderleistung von bis zu 79 m3/h und einer maximalen Förderhöhe von 72 m bietet sie eine zuverlässige Versorgung für anspruchsvolle Infrastrukturen. Die stufenlose Drehzahlregelung und die robuste Edelstahlkonstruktion sorgen für einen energieeffizienten Betrieb, der sich flexibel an wechselnde Anforderungen anpasst und somit eine konstante Wasserversorgung sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Druckerhöhungsanlagen |
| Hersteller-Produktgruppe | Druckerhöhungsanlagen Hydro Multi E |
| Hersteller-Artikelnummer | 92786050 |
| Hersteller | Grundfos |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anschlussstandard Einlassseite | EN 1092-1 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 3 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | GRUNDFOS-92786050 |
| Bauhöhe | 1235 |
| Baulänge | 935 |
| Bemessungsspannung | 380 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| Druckstufe Flanschanschluss Einlassseite | PN 10 |
| EAN-13 | 5715119583171 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 590,36 |
| Gewicht | 317,715 kg |
| Länge | 1165 |
| Max Arbeitsdruck | 10 |
| Max Förderhöhe | 72 |
| Max Volumenstrom | 79 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 60 |
| Mit Bypassleitung | nein |
| Motorausgangsleistung (P2) | 7,5 |
| Nenndurchmesser, Anschluss Einlassseite | DN 100 |
| Nennstrom | 13,62 |
| Saugbetrieb | nein |
| Schutzart (IP) Pumpe | IP54 |
| Schutzart (IP) Schrank | IP54 |
| Umgebungstemperatur | 0 - 40 |
| Unterliegt EU Trinkwasserverordnung | nein |
| Volumenstrom (BEP) | 61,2 |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 304 (1.4301) |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | DE58075890 |
