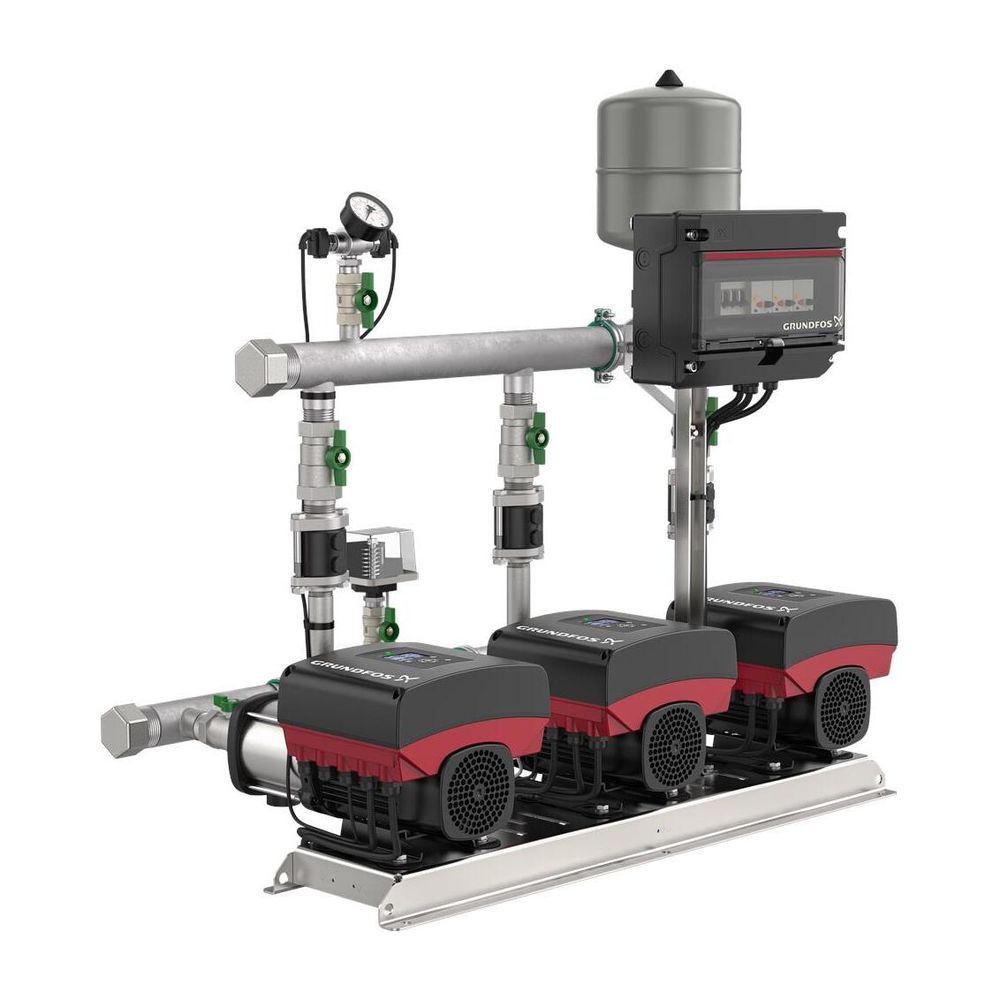

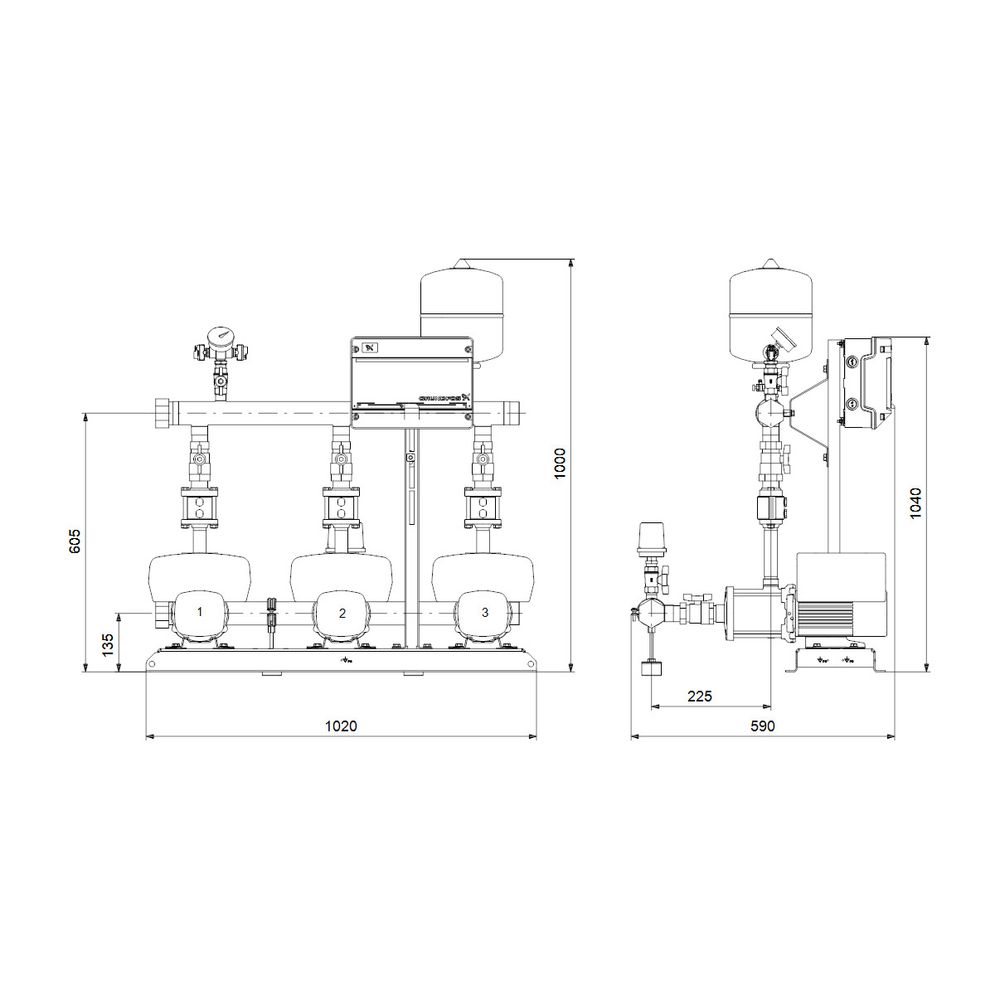

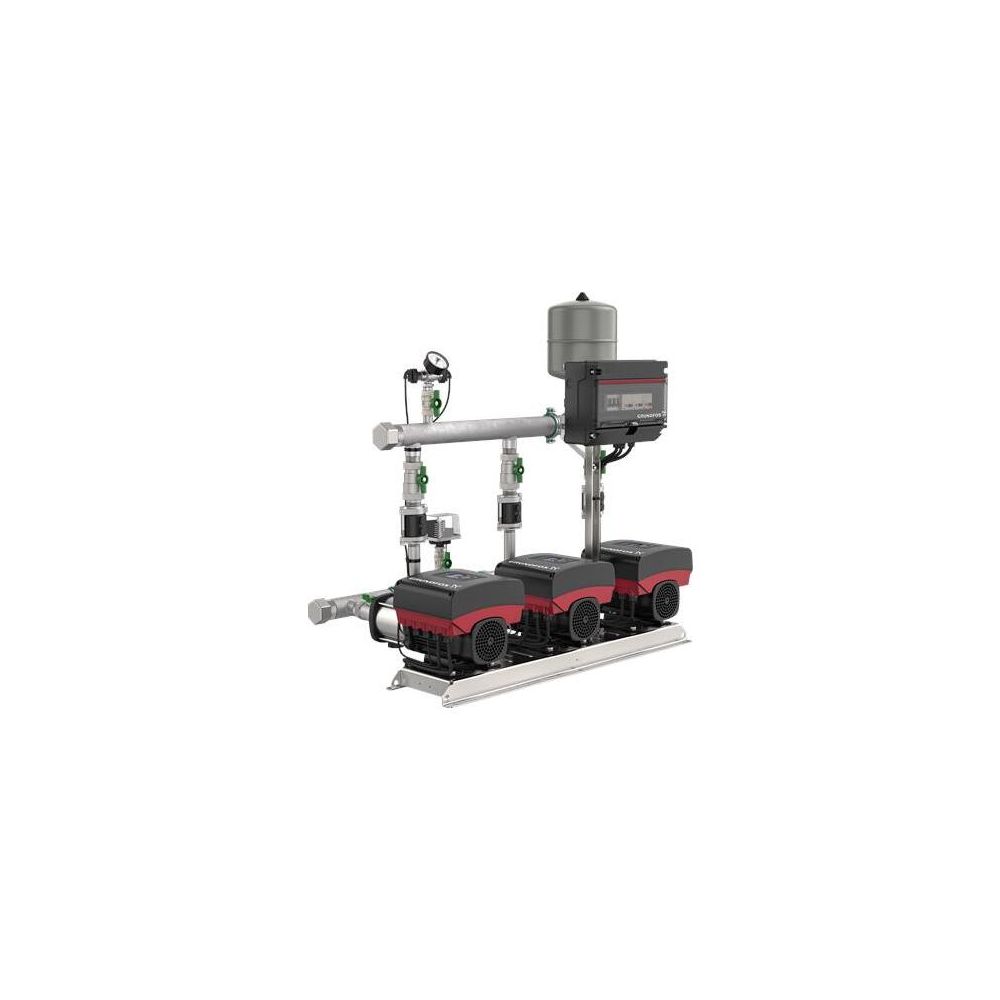

Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CME 5-6, 1080x690mm 2,2kW 10 bar max. Förderh. 81m max. Volumenstrom 23m3/h

Die Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CME 5-6 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Mit drei parallel geschalteten CME-Pumpen und einer Motorausgangsleistung von 2,2 kW pro Pumpe eignet sich das System ideal für den Einsatz in Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen sowie Wasserwerken. Die Anlage hält den Druck unabhängig von Verbrauchsschwankungen konstant und bietet eine effiziente, bedarfsgerechte Wasserversorgung.

Wie ist die Anlage aufgebaut?

Die Hydro Multi-E 3 CME 5-6 ist auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert, was eine robuste Basis bildet. Das System umfasst saugseitig ein Sammelrohr mit Druckschalter und Absperrventil. Auf der Druckseite jeder Pumpe sind ein Rückschlagventil sowie ein Absperrventil installiert. Das druckseitige Sammelrohr ist zudem mit zwei Drucksensoren, einem Manometer und einem Membrandruckbehälter ausgestattet, um eine präzise Überwachung und Steuerung des Betriebsdrucks zu ermöglichen.

Welche Steuerungsmöglichkeiten bietet das System?

Die Regelung erfolgt über einen integrierten PI-Regler, der die Pumpendrehzahl sowie die Zu- und Abschaltung der Pumpen dynamisch an den aktuellen Förderstrombedarf anpasst. Die Bedienung kann direkt über das Bedienfeld der einzelnen Pumpen oder optional über die als Zubehör erhältliche Kommunikationslösung Grundfos GO erfolgen. Das System unterstützt diverse Übertragungsprotokolle wie Modbus, BACnet oder PROFINET und verfügt über digitale sowie analoge Ein- und Ausgänge, unter anderem für den Trockenlaufschutz.

Hygiene und Inbetriebnahme

Die Anlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und verschlossen geliefert. Da eine vollständige Entleerung nach dem Test nicht möglich ist, muss das System vor dem Einsatz im Trinkwassersektor gemäß DIN EN 806-4 gründlich gespült werden, um das Risiko von Bakterienwachstum zu reduzieren. Auf Anfrage sind eine thermische Desinfektion im Werk sowie eine Prüfung durch ein externes Labor möglich.

Technische Daten

• Anzahl der Pumpen: 3
• Motorausgangsleistung (P2): 2,2 kW
• Max. Volumenstrom: 23 m³/h
• Max. Förderhöhe: 81 m
• Max. Betriebsdruck: 10 bar
• Bemessungsspannung: 3 x 380-415 V
• Schutzart: IP54
• Anschluss Einlass/Auslass: R 2 Zoll
• Werkstoff Pumpengehäuse: Edelstahl 1.4301
• Medientemperatur: 5 - 60 °C

Die Grundfos Hydro Multi-E 3 CME 5-6 überzeugt durch hocheffiziente Permanentmagnetmotoren und eine präzise, stufenlose Drehzahlregelung. Mit einer maximalen Förderleistung von 23 m³/h und einer Förderhöhe von bis zu 81 m stellt sie eine zuverlässige Versorgung in anspruchsvollen Gebäudestrukturen sicher. Die robuste Konstruktion aus Edelstahl und die intelligente Steuerungstechnik ermöglichen einen effizienten Betrieb bei variablen Lastanforderungen, wodurch die Anlage eine optimale Wahl für professionelle Anwendungen in der Wassertechnik darstellt.
