Wolf Paket CHC-07/200-35 Luft-Wasser-Wärmepumpe Monoblock mit E-Heizelement R290 inkl. Bodenkonsole, Speicher, Puffer und BM-2

Das Wolf Paket CHC-07/200-35 ist eine Luft-Wasser-Wärmepumpe Monoblock mit integriertem 9 kW Elektroheizelement und dem natürlichen Kältemittel R290. Das Paket umfasst neben der Wärmepumpe eine Bodenkonsole, einen 180 Liter Warmwasserspeicher, einen 35 Liter Pufferspeicher sowie das Bedienmodul BM-2. Die kompakte Einheit eignet sich für Innen- und Außenaufstellung und bietet eine modulare Lösung für Heizen, Kühlen und Warmwasserbereitung.

Wie ist das Wärmepumpencenter aufgebaut?

Das Wärmepumpencenter besteht aus einem 180 Liter Warmwasserspeicher aus emailliertem Stahl S235JR mit einem 2,3 m² Glattrohrwärmetauscher und einer PU-Hartschaumwärmedämmung mit einer Wärmeleitfähigkeit von 0,024 W/mK. Ein Befüll- und Entleerungshahn sowie eine Tauchhülse sind integriert, ebenso eine Magnesiumschutzanode. Ergänzt wird das System durch einen 35 Liter Pufferspeicher aus Stahl S235JR, der hydraulisch in Serie geschaltet ist und ein Überströmventil besitzt. Der Pufferspeicher ist ebenfalls mit PU-Hartschaum gedämmt und für den Kühlbetrieb mit Kaltwassertemperaturen von 18 bis 25 °C geeignet.

Welche Komponenten sind für die Verrohrung und Sicherheit enthalten?

Das Paket beinhaltet Edelstahlwellrohr-Verrohrungssets aus Edelstahl 1.4404 mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL für eine einfache Montage. Ein Membranausdehnungsgefäß (MAG) mit 24 Litern Volumen und einem maximalen Betriebsdruck von 2,5 bar ist für den Heizkreis nach DIN EN 13831 integriert. Es verfügt über ein Kappenventil mit Entleerung, um unbeabsichtigtes Schließen zu verhindern. Die Inneneinheit ist gedämmt und enthält ein Heizkreissicherheitsventil mit 3 bar, einen Kunststoffablaufschlauch mit 19 mm Innendurchmesser, einen manuellen Entlüfter sowie ein analoges Druckmanometer.

Wie funktioniert die Regelung und Steuerung der Wärmepumpe?

Das Bedienmodul BM-2 mit 3,5" Farbdisplay und Klartextanzeige steuert die witterungsgeführte Vorlauftemperaturregelung. Es bietet Zeitprogramme für Heizen, Kühlen, Warmwasser und Zirkulation. Die Regelung verfügt über zahlreiche Eingänge und Ausgänge, darunter eBUS, Speicherfühler, Außentemperaturfühler, S0-Schnittstelle, Smart Grid Ready (SG-ready) und parametrierbare Eingänge für externe Sensoren und Steuerungen. Die Steuerung ermöglicht eine modulierende Leistungsregelung mit einem Inverter-Kompressor und zwei elektrisch gesteuerten Expansionsventilen.

Welche technischen Eigenschaften hat die Wärmepumpe?

Die Wärmepumpe arbeitet mit dem natürlichen Kältemittel R290 und erreicht eine Vorlauftemperatur von bis zu 70 °C im reinen Wärmepumpenbetrieb. Das integrierte 9 kW Elektroheizelement unterstützt die Heizleistung bis maximal 75 °C. Die Außeneinheit verfügt über einen Rippenrohrverdampfer aus Kupferrohr mit Aluminiumlamellen und hydrophober Schutzbeschichtung sowie einen wärmegedämmten Plattenwärmetauscher aus Edelstahl 1.4301. Ein EC-Eulenflügelaxialventilator sorgt für eine hohe Jahresarbeitszahl (JAZ). Die Energieeffizienzklasse (EEK) für Raumheizung Mitteltemperatur ist A++.

Wie ist die Aufstellung und Montage der Außeneinheit geregelt?

Die Außeneinheit kann auf dem Boden oder auf einer Boden- bzw. Wandkonsole aufgestellt werden. Die Bodenkonsole und deren Verkleidung sind im Paket enthalten. Die Vor- und Rücklaufleitungen zwischen Außen- und Inneneinheit sind bauseits zu installieren. Die Verdampferabtauung erfolgt über Kreislaufumkehr. Die Aufstellung und Sicherheitsabstände sind gemäß der Wolf Montage- und Bedienungsanleitung einzuhalten.

Welche Pumpen- und Sicherheitsfunktionen sind integriert?

Die Inneneinheit enthält eine hocheffiziente Umwälzpumpe mit einem EEi kleiner oder gleich 0,21 für Heizkreis und Warmwasserbetrieb. Die Pumpendrehzahl wird automatisch über die Spreizungsregelung gesteuert. Ein 3-Wege-Umschaltventil ermöglicht den Betrieb für Heizen, Kühlen und Warmwasserbereitung. Ein integrierter Wärmemengenzähler nach BAFA erfasst den Durchfluss. Die Anlage verfügt über eine Warnmeldung bei niedrigem Wasserdruck mittels Heizwasserdrucksensor.

Technische Daten

• Warmwasserspeicher Volumen: 180 Liter
• Pufferspeicher Volumen: 35 Liter
• Elektroheizelement Leistung: 9 kW (400 V)
• Max. Heizungsvorlauftemperatur: 70 °C (75 °C mit E-Heizelement)
• Kältemittel: R290
• COP bei 7/35 °C: 2,73
• Heizleistung bei -7/35 °C: 5,9 kW
• Heizleistung bei 7/35 °C: 6,8 kW
• SEER (durchschnittliches Klima, 35 °C): 194
• Schallleistungspegel bei 0/35 °C: 52 dB(A)
• Max. Betriebsdruck Abgabesystem: 3 bar
• Anschlüsse Vorlauf/Rücklauf: 28 mm

Das Wolf Paket CHC-07/200-35 bietet eine kompakte und modulare Lösung für effiziente Heiz- und Kühlanwendungen mit integriertem Warmwasser- und Pufferspeicher. Die Kombination aus modulierender Wärmepumpe mit natürlichem Kältemittel, energiesparender Umwälzpumpe und umfangreicher Regelungstechnik sorgt für flexible Einsatzmöglichkeiten und hohe Betriebseffizienz.

Lieferumfang

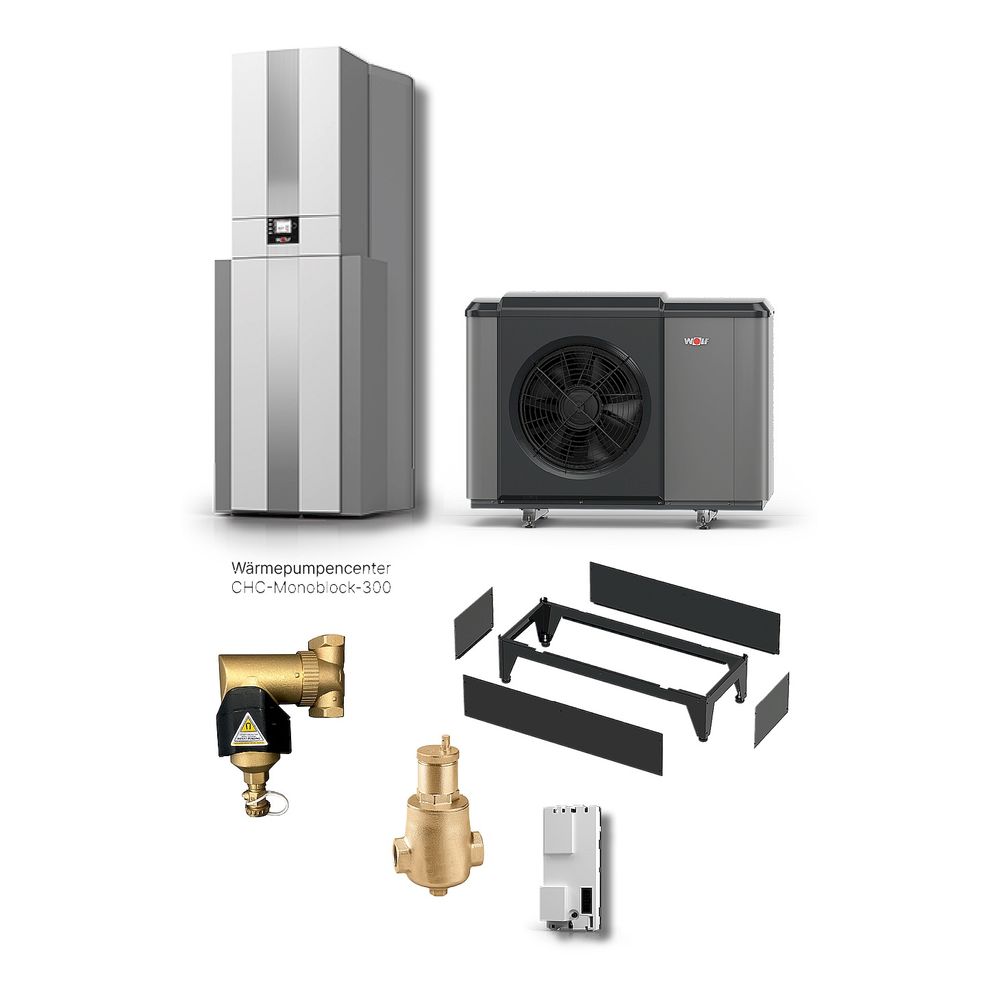

• 1x Wärmepumpencenter CHC-Monoblock 07/200-35 inklusive CHA07/400V, Speicher, Puffer und BM-2
• 1x Wärmedämmung für Schlammabscheider 1¼" drehbar
• 1x Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
• 1x Bodenkonsole für CHA-07/10 zur Befestigung des Außenmoduls
• 1x Verkleidung Bodenkonsole für CHA-07/10
• 1x Mikroblasenabscheider 1¼" bis 3,5 m³/h
• 1x Wärmedämmung für Mikroblasenabscheider 1¼"+1 ½"
