Wolf Paket CHA 07/400V Luft-Wasser-Wärmepumpe Monoblock mit E-Heizelement R290 inkl. BM-2, SEW-2-200, SPU-1-200, Zubehör

Das Wolf Paket CHA 07/400V ist eine modulierende Luft-Wasser-Wärmepumpe Monoblock mit integriertem 9 kW E-Heizelement (400 V). Es umfasst das Bedienmodul BM-2, den Warmwasserspeicher SEW-2-200, den Pufferspeicher SPU-1-200 sowie umfangreiches Zubehör. Die Wärmepumpe arbeitet energieeffizient im Heiz- und Kühlbetrieb und eignet sich für die Warmwasserbereitung auch bei niedrigen Außentemperaturen. Das natürliche Kältemittel R290 (Propan) mit niedrigem Treibhauspotenzial (GWP 3) sorgt für umweltfreundlichen Betrieb. Typische Einsatzbereiche sind Wohn- und Gewerbegebäude mit Bedarf an nachhaltiger Heiz-, Kühl- und Warmwassertechnik.

Wie ist die Außeneinheit der Wärmepumpe gestaltet?

Die Außeneinheit verfügt über eine stabile, UV-beständige Gehäusekonstruktion mit schalldämmenden Komponenten, die in einem EPP-Kern eingebettet sind. Für effizienten Teillastbetrieb sorgt eine stufenlose elektrische Leistungsregelung mit Inverter-Technik und ein hoher Modulationsbereich von 30 bis 100 %. Der strömungsoptimierte Rippenrohr-Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und einer hydrophoben Schutzbeschichtung, die längere Laufzeiten ohne Abtaubedarf ermöglicht. Zwei unabhängig gesteuerte Expansionsventile ermöglichen einen hohen COP im Heiz- und Kühlbetrieb. Ein wärmegedämmter Plattenwärmetauscher aus Edelstahl 1.4301 dient als Verflüssiger. Vorlauf- und Rücklaufsensoren sind im Gerät integriert. Die Außeneinheit kann auf dem Boden oder an Boden- bzw. Wandkonsolen aufgestellt werden. Ein EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 sorgt für eine hohe Jahresarbeitszahl (JAZ) und optimalen Schutz.

Welche Funktionen bietet die Inneneinheit?

Die Inneneinheit ist mit einer hocheffizienten Umwälzpumpe (EEI kleiner oder gleich 0,21) für Heizkreis und Warmwasserbetrieb ausgestattet, deren Drehzahl stufenlos geregelt wird. Ein 3-Wege-Umschaltventil ermöglicht den Betrieb für Heizung, Kühlung und Warmwasserbereitung. Ein integrierter Wärmemengenzähler erfasst den Verbrauch mittels Durchflusssensor. Das Elektroheizelement arbeitet im Durchlaufprinzip und wird bedarfsgerecht geregelt. Die Inneneinheit ist gedämmt und enthält ein Heizkreissicherheitsventil (3 bar) mit Kunststoffablaufschlauch (Innen-Ø 19 mm), einen manuellen Entlüfter sowie ein analoges Druckmanometer. Die Regelung umfasst Steuer- und Überwachungsorgane für die gesamte Wärmepumpe und bietet vielfältige Eingänge und Ausgänge für externe Sensoren und Steuerungen. Warnmeldungen bei niedrigem Wasserdruck sind integriert.

Welche Speicherlösungen sind im Paket enthalten?

Das Paket beinhaltet einen Pufferspeicher SPU-1-200 mit einem Volumen von 200 Litern, der speziell für Wärmepumpen ausgelegt ist und eine Regelung für Pufferspeicher ermöglicht. Ergänzt wird dies durch einen Warmwasserspeicher SEW-2-200 mit 200 Litern Volumen, der für die Warmwasserbereitung mit Wärmepumpen vorgesehen ist. Dieser Speicher verfügt über eine integrierte Steuerung für warmes Trinkwasser und erfüllt das Zapfprofil XL, was eine komfortable Warmwasserversorgung sicherstellt.

Wie erfolgt die Steuerung und Vernetzung der Wärmepumpe?

Das Paket beinhaltet das Bedienmodul BM-2 mit integriertem Außenfühler für das Regelungssystem WRS. Die Steuerung unterstützt eBUS, Speicher- und Außenfühler, S0-Schnittstelle, Smart Grid, PV-Anhebung sowie parametrierbare Ein- und Ausgänge für externe Ansteuerungen. Optional ist die Internetschnittstelle Wolf Link home (LAN, WLAN) beigelegt, die die Nutzung der Smartset App und des Smartset-Portals ermöglicht. Die Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers ist über diese Schnittstelle möglich. Zudem ist eine Smarthome-Einbindung über Alexa Skills realisierbar.

Welche Leistungsmerkmale und Effizienzwerte bietet die Wärmepumpe?

Die Wärmepumpe arbeitet mit dem natürlichen Kältemittel R290 (Propan) mit einem GWP von 3 und einer geringen Füllmenge. Die maximale Vorlauftemperatur im reinen Wärmepumpenbetrieb beträgt 70 °C, was einen sicheren Schutz vor Legionellen unterstützt. Die Heizleistung liegt bei 5,9 kW (bei -7/35 °C) und 4,5 kW (bei 7/35 °C) nach EN 14511. Der COP beträgt 5,11 bei 7 °C und 5,47 bei 7/35 °C. Die Kühlleistung variiert zwischen 1,9 und 7 kW, abhängig von den Bedingungen. Die Energieeffizienzklasse (EEK) für Raumheizung Mitteltemperatur ist A++.

Welche Sicherheits- und Montageaspekte sind zu beachten?

Die Wärmepumpe entspricht den gültigen Normen und Sicherheitsvorschriften, einschließlich der Druckgeräterichtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Der Kältekreis ist technisch dicht verifiziert. Die Außeneinheit ist für Boden- oder Wandmontage geeignet und sollte gemäß der WOLF Montage- und Bedienungsanleitung mit den erforderlichen Sicherheitsabständen aufgestellt werden. Die Verdampferabtauung erfolgt über Kreislaufumkehr. Die Inneneinheit kann wandhängend mit Einhängewinkel montiert werden, optional auch an der Decke oder auf dem Boden mittels Gerätekonsole.

Technische Daten

• Anschlussspannung: 400 V
• Maximale Heizungsvorlauftemperatur: 70 °C
• Heizleistung bei -7/35 °C nach EN 14511: 5,9 kW
• Heizleistung bei 7/35 °C nach EN 14511: 4,5 kW
• COP bei 7/35 °C nach EN 14511: 5,47
• Kältemittel: R290 (Propan)
• Volumen des Pufferspeichers: 200 l
• Volumen des Warmwasserspeichers: 200 l
• Betriebsgeräusch: 30 - 58 dB(A)
• Schutzart: IP24
• Modulationsrate: 30 - 100 %
• Integriertes Elektroheizelement: 9 kW (400 V)
• Energieeffizienzklasse Raumheizung Mitteltemperatur: A++

Das Wolf Paket CHA 07/400V bietet eine energieeffiziente und modulare Lösung für Heiz-, Kühl- und Warmwasserbetrieb mit umweltfreundlichem Kältemittel R290. Die Kombination aus leistungsstarker Wärmepumpe, Pufferspeicher und Warmwasserspeicher sowie umfangreichem Zubehör ermöglicht eine flexible und zuverlässige Installation. Die integrierte Steuerung mit Fernzugriff und Smarthome-Anbindung unterstützt eine bedarfsgerechte und komfortable Nutzung.

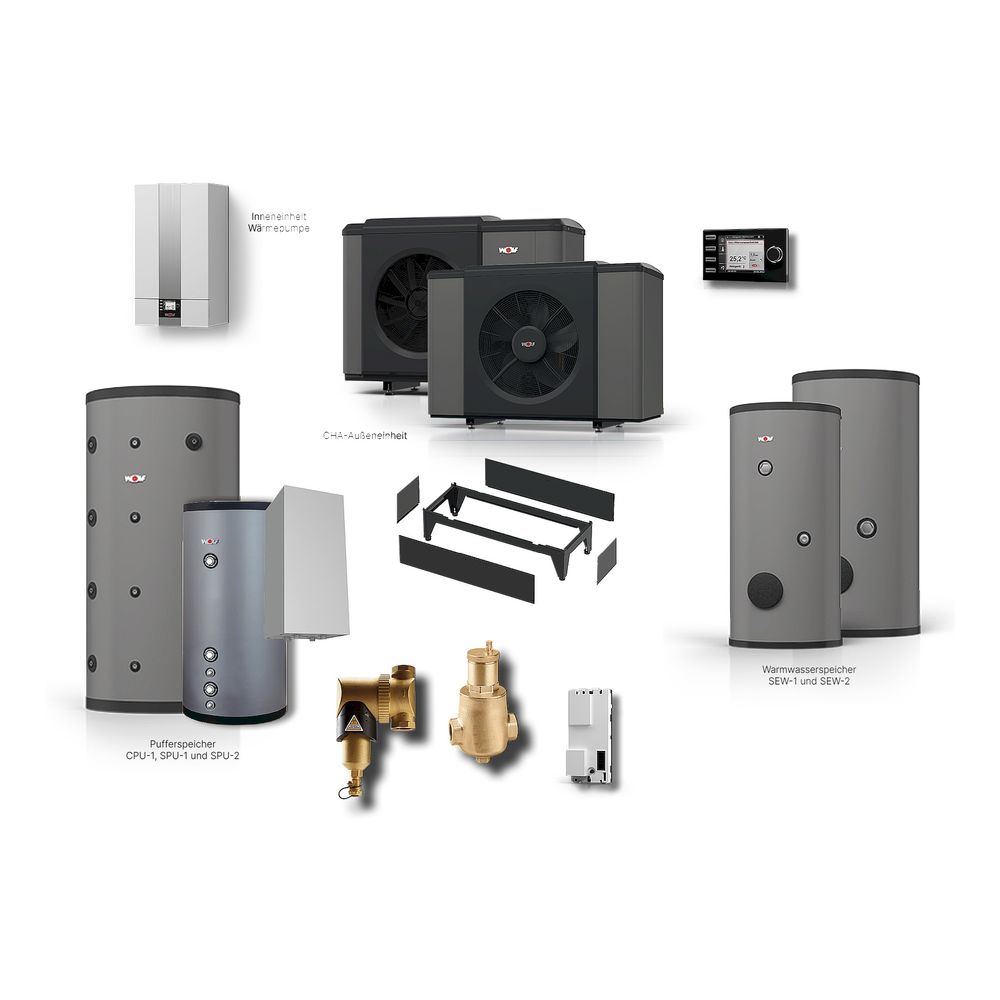

Lieferumfang

• 1x Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement
• 1x Wärmedämmung für Schlammabscheider 1¼" drehbar
• 1x Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS
• 1x Bodenkonsole für CHA-07/10 zur Befestigung des Außenmoduls
• 1x Verkleidung Bodenkonsole für CHA-07/10
• 1x Mikroblasenabscheider 1¼" bis 3,5 m³/h
• 1x Wärmedämmung für Mikroblasenabscheider 1¼"+1 ½"
• 1x Pufferspeicher SPU-1-200 für Wärmepumpen
• 1x Warmwasserspeicher SEW-2-200 für Wärmepumpen
• 2x Temperaturfühler NTC 5K, Durchmesser 6 mm, lose
• 1x Internetschnittstelle Wolf Link home (LAN, WLAN)
