Wolf Paket CHA 07/400V Luft-Wasser-Wärmepumpe Monoblock mit E-Heizelement R290 inkl. BM-2, BSP-W-1000B und Zubehör

Das Wolf Paket CHA 07/400V ist eine Luft-Wasser-Wärmepumpe Monoblock mit integriertem E-Heizelement und dem Bedienmodul BM-2 sowie dem Schichten-Pufferspeicher BSP-W-1000B inklusive umfangreichem Zubehör. Die modulierende und energieeffiziente Wärmepumpe eignet sich für Heiz- und Kühlbetrieb sowie die Warmwasserbereitung, auch bei niedrigen Außentemperaturen. Das natürliche Kältemittel R290 (Propan) mit niedrigem Treibhauspotenzial sorgt für umweltfreundlichen Betrieb. Typische Einsatzbereiche sind Wohngebäude mit Bedarf an effizienter Heiztechnik und Warmwasserbereitung.

Wie ist die Außeneinheit der Wärmepumpe gestaltet?

Die Außeneinheit verfügt über eine stabile, UV-beständige Gehäusekonstruktion mit schalldämmenden Komponenten, die in einem EPP-Kern eingebettet sind. Für effizienten Teillastbetrieb sorgt eine stufenlose elektrische Leistungsregelung mit Inverter-Technik und ein hoher Modulationsbereich. Zwei unabhängig gesteuerte Expansionsventile ermöglichen einen hohen COP im Heiz- und Kühlbetrieb. Der strömungsoptimierte Rippenrohr-Verdampfer besteht aus Kupferrohren mit Aluminiumlamellen und einer hydrophoben Schutzbeschichtung, die längere Laufzeiten ohne Abtaubedarf ermöglicht. Ein wärmegedämmter Plattenwärmetauscher aus Edelstahl 1.4301 dient als Verflüssiger. Vorlauf- und Rücklaufsensoren sind im Gerät integriert. Die Außeneinheit kann auf dem Boden oder an Boden- bzw. Wandkonsolen aufgestellt werden, wobei die Vor- und Rücklaufleitungen bauseits zu verlegen sind. Der Kältekreis mit hermetisch gekapseltem Scroll-Verdichter entspricht der Druckgeräterichtlinie 2014/68/EU und ist auf Dauer technisch dicht verifiziert. Ein EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 sorgt für eine hohe Jahresarbeitszahl und optimalen Schutz.

Welche Funktionen bietet die Inneneinheit und die Regelung?

Die Inneneinheit ist mit einer hocheffizienten Umwälzpumpe (EEI kleiner oder gleich 0,21) für Heizkreis und Warmwasserbetrieb ausgestattet, deren Drehzahl stufenlos geregelt wird. Ein 3-Wege-Umschaltventil ermöglicht den Betrieb für Heizung, Kühlung und Warmwasserbereitung. Ein integrierter Wärmemengenzähler erfasst den Verbrauch mittels Durchflusssensor. Das Elektroheizelement mit 9 kW (400 V) arbeitet im Durchlaufprinzip und wird bedarfsgerecht geregelt. Die Inneneinheit ist gedämmt und enthält ein Heizkreissicherheitsventil (3 bar) mit Kunststoffablaufschlauch, einen manuellen Entlüfter sowie ein analoges Druckmanometer. Die Regelung verfügt über vielfältige Eingänge und Ausgänge, darunter eBUS, Speicher- und Außenfühler, S0-Schnittstelle, Smart Grid und PV-Anhebung sowie parametrierbare Ein- und Ausgänge. Das Bedienmodul BM-2 ist in der Inneneinheit integrierbar. Die Montage erfolgt wandhängend mit Einhängewinkel, optional auch an Decke oder Boden mittels Gerätekonsole.

Wie wird die Wärmepumpe bedient und vernetzt?

Das Paket enthält das Bedienmodul BM-2 inklusive Außenfühler für das Regelungssystem WRS. Optional ist die Internetschnittstelle Wolf Link home (LAN, WLAN) beigelegt, die die Nutzung der Smartset App für Android und Apple sowie des Smartset-Portals als Webanwendung ermöglicht. Die Fernsteuerung, Optimierung und Parametrierung der Wärmepumpe durch Fachhandwerker ist über Remote Control möglich. Die Einbindung in Smarthome-Systeme erfolgt über Alexa Skills. Die WLAN-Verbindung arbeitet im 2,4-GHz-Band nach IEEE 802.11b/g/n, der LAN-Anschluss unterstützt 10/100 Mbit. Das System erfüllt die Anforderungen des §14a nach EnWG und bietet eine Dimfunktion mittels SG-Ready.

Welche Rolle spielt der Schichten-Pufferspeicher BSP-W-1000B?

Der Schichten-Pufferspeicher Typ BSP-W-1000B ist ein wesentlicher Bestandteil des Pakets. Er dient der effizienten Speicherung von Heizwasser und trägt zur Optimierung der Systemeffizienz bei. Der Speicher ist ohne Wärmetauscher ausgeführt und unterstützt die bedarfsgerechte Wärmebereitstellung im Heizsystem. Seine Integration ermöglicht eine harmonische Zusammenarbeit der Komponenten und eine zuverlässige Wärmeversorgung.

Technische Daten

• Anschlussspannung: 400 V
• Maximale Heizungsvorlauftemperatur: 70 °C
• Heizleistung bei -7/35 °C: 5,9 kW
• Heizleistung bei 7/35 °C: 4,5 kW
• COP bei 7/35 °C: 5,47
• COPd bei +7 °C: 5,11
• Kältemittel: R290 (Propan)
• Elektroheizelement Leistung: 9 kW (400 V)
• Betriebsgeräusch: 30 bis 58 dB(A)
• Schutzart: IP24
• Modulationsrate: 30 bis 100 %
• Gewicht: 152 kg

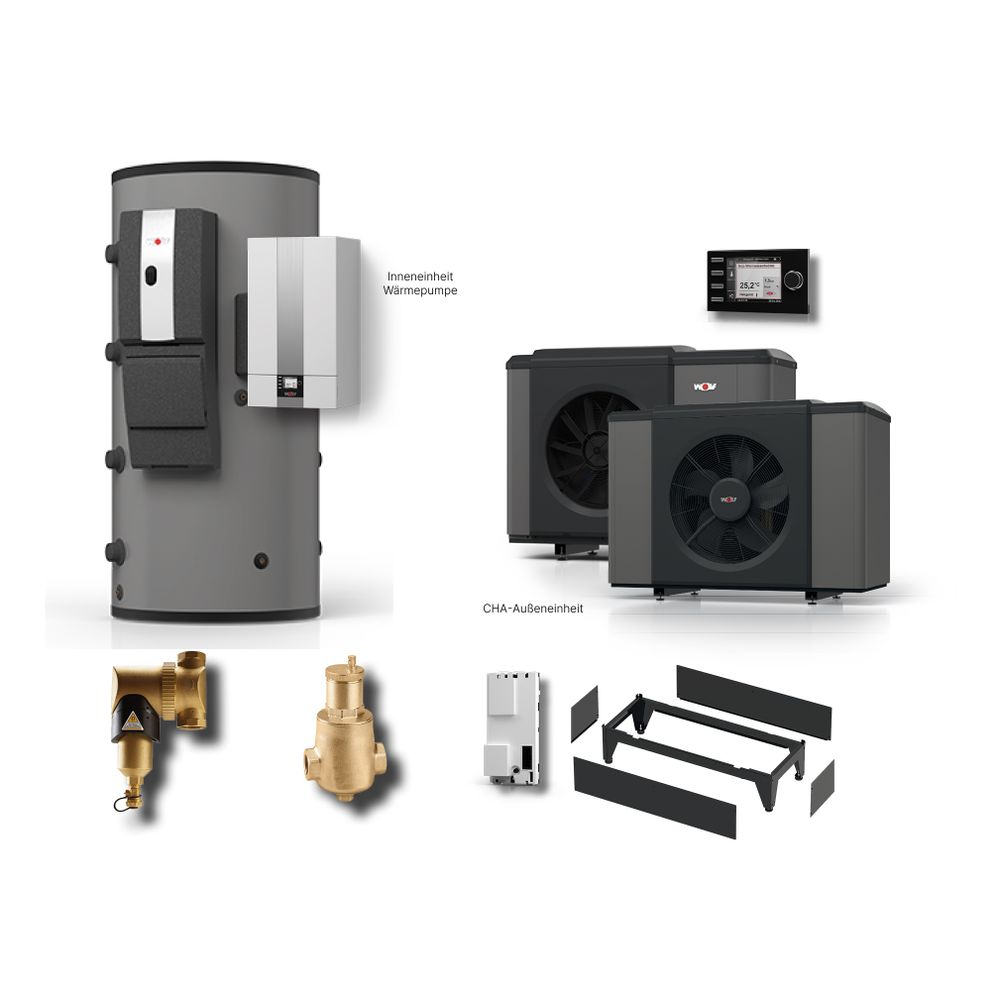

Lieferumfang

• 1x Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement
• 1x Wärmedämmung für Schlammabscheider 1¼" drehbar
• 1x Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS
• 1x Bodenkonsole für CHA-07/10 zur Befestigung des Außenmoduls
• 1x Verkleidung Bodenkonsole für CHA-07/10
• 1x Mikroblasenabscheider 1¼" bis 3,5 m³/h
• 1x Wärmedämmung für Mikroblasenabscheider 1¼"+1 ½"
• 1x Schichten-Pufferspeicher Typ BSP-W-1000B, ohne Wärmetauscher
• 1x Dreiwegeumschaltventil 1" IG - DN25 230V, für CHA-07,10 und CGB-2-38/55
• 2x Temperaturfühler NTC 5K, Durchmesser 6 mm, lose
• 1x Internetschnittstelle Wolf Link home (LAN, WLAN)

Das Wolf Paket CHA 07/400V bietet eine energieeffiziente und modulierte Lösung für Heizung, Kühlung und Warmwasserbereitung mit umweltfreundlichem Kältemittel R290. Die Kombination aus leistungsstarker Wärmepumpe, integriertem E-Heizelement mit 9 kW und umfangreichem Zubehör sorgt für flexible Einsatzmöglichkeiten und zuverlässigen Betrieb auch bei niedrigen Außentemperaturen. Die hohe Vorlauftemperatur von bis zu 70 °C unterstützt den Schutz vor Legionellen und ermöglicht hygienische Warmwasserbereitung.
