Wilo TOP-Z Nassläufer-Standardpumpe, Rotguss
21 weitere Ausführungen verfügbar
Anschlussgröße
Leistung
Nenndruck
Spannung
Typ
Beschreibung
Wilo TOP-Z Nassläufer-Standardpumpe 80/10, 400V, PN 16, DN 80, 1,1kW, Rotguss
Betriebsdaten Netzanschluss: 3x400 V!, 50 Hz
Leistungsaufnahme: 1440 W
Drehzahl max.: 2800 U/Min
Nennstrom: 2,92 A
Schutzart Motor: IPX4D
Kabelverschraubung: 2 x PG13.5
Werkstoffe Pumpengehaeuse: CC499K
Laufrad: PPE-GF30
Welle: 1.4122
Maximaler Betriebsdruck: 16 bar
Lager: Kohlegraphit
Einbaumaße Saugseitiger Rohranschluß: DN 80
Druckseitiger Rohranschluß: DN 80
Baulaenge: 360 mm
Bestellinformationen Fabrikat: Wilo
Produktbezeichnung: TOP-Z 80/10 (3x400
V, PN 16, RG) Max. zulaessige Wassergesamthaerte: 3.57
Gewicht netto ca.: 32,5 kg
Artikelnummer: 2175536
mmol/l (20odH) (3.21 mmol/l (18odH) for 20/4 + 25/6) Motordaten Stoeraussendung: EN 61000-6-3
Stoerfestigkeit: EN 61000-6-2
Diese Umwälzpumpe ist nur für Trinkwasser geeignet. Einsetzbar für TrinkwarmwasserZirkulationssysteme in Industrie und Gebäudetechnik. Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung. Ausstattung und Funktion Manuelle Leistungsanpassung mit 3 Drehzahlstufen Pumpen mit 1x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 >= 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N) Pumpen mit 3x Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen P2 >= 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N) Netzanschluss 3x230V mit optionalem Umschaltstecker Pumpengehäuse in Rotguss oder Grauguss (Edelstahl typenabhängig) Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65) Wärmedämmschalen
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
- Manuelle Leistungsanpassung mit 3 Drehzahlstufen
- Pumpen mit 1~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 ≥ 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
- Pumpen mit 3~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 ≥ 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
- Netzanschluss 3~230V mit optionalem Umschaltstecker
- Pumpengehäuse in Rotguss oder Grauguss (Edelstahl typenabhängig)
- Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
- Wärmedämmschalen
Betriebsdaten
- Fördermedium: Wasser, Ethylenglykol, Propylenglykol
- Max. Medientemperatur: 80 °C
- Min. Medientemperatur: 0 °C
- Min. Umgebungstemperatur: 0 °C
- Max. Umgebungstemperatur: 40 °C
- Temperaturbereich bei max. Umgebungstemperatur +40 °C: -20...+110
- Maximaler Betriebsdruck: 16 bar
- Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6)
Motordaten
- Störaussendung: EN 61000-6-3
- Störfestigkeit: EN 61000-6-2
- Netzanschluss: 3~400 V, 50 Hz
- Leistungsaufnahme: 1440 W
- Drehzahl max.: 2800 U/Min
- Nennstrom: 2.92 A
- Schutzart Motor: IPX4D
- Kabelverschraubung: 2 x PG13.5
Werkstoffe
- Pumpengehäuse: Bronze, CC499K
- Laufrad: PPE-GF30
- Welle: Edelstahl
- Lager: Kohle, kunstharzimprägniert

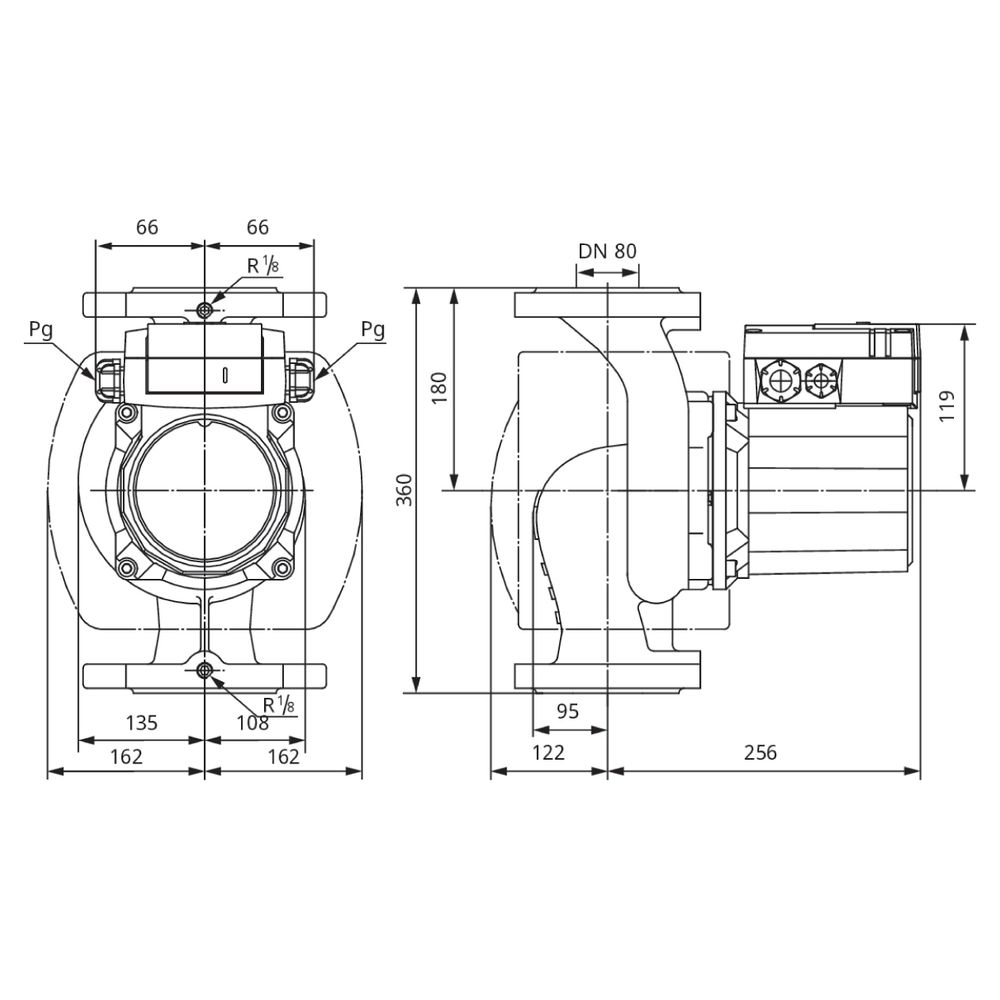

Einbaumaße
- Pumpenanschluss: DN 80
- Baulänge: 360 mm
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: TOP-Z 80/10 (3~400 V, PN 16, RG)
- Gewicht netto ca.: 32.5 kg
- Artikelnummer: 2175536
Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.
Technische Daten
| Hersteller-Warengruppe | Naßläuferpumpen, Standard |
| Hersteller-Produktgruppe | Wilo-TOP-Z |
| Hersteller-Artikelnummer | 2175536 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-2175536 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,44 |
| Bemessungsspannung | 230 - 400 |
| Doppelpumpe | nein |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4048482742908 |
| Einbaulänge | 360 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 51,3478812 |
| Gewicht | 37 kg |
| Haftungsübernahmevereinbarung | Ja |
| Isolationsklasse nach IEC | H |
| Leistungsaufnahme der Pumpe (solpump) | 1440 |
| Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump) | 865 |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 9,016 |
| Max Volumenstrom | 67,24 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 80 |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nenndurchmesser, Anschluss Einlassseite | DN 80 |
| Nennstrom | 2,92 |
| Rohraußendurchmesser, Anschluss Auslassseite | 80 |
| Rohraußendurchmesser, Anschluss Einlassseite | 80 |
| Schutzart (IP) | IPX4D |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | 0 - 40 |
| Volumenstrom (BEP) | 44,98 |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses | Bronze |
| Werkstoffgüte des Pumpengehäuses | Bronze (Rg 5) |
| Werkstoffgüte Gebläserad/Laufrad | PP-GF |
| WEEE-Nr. | 82996796 |
