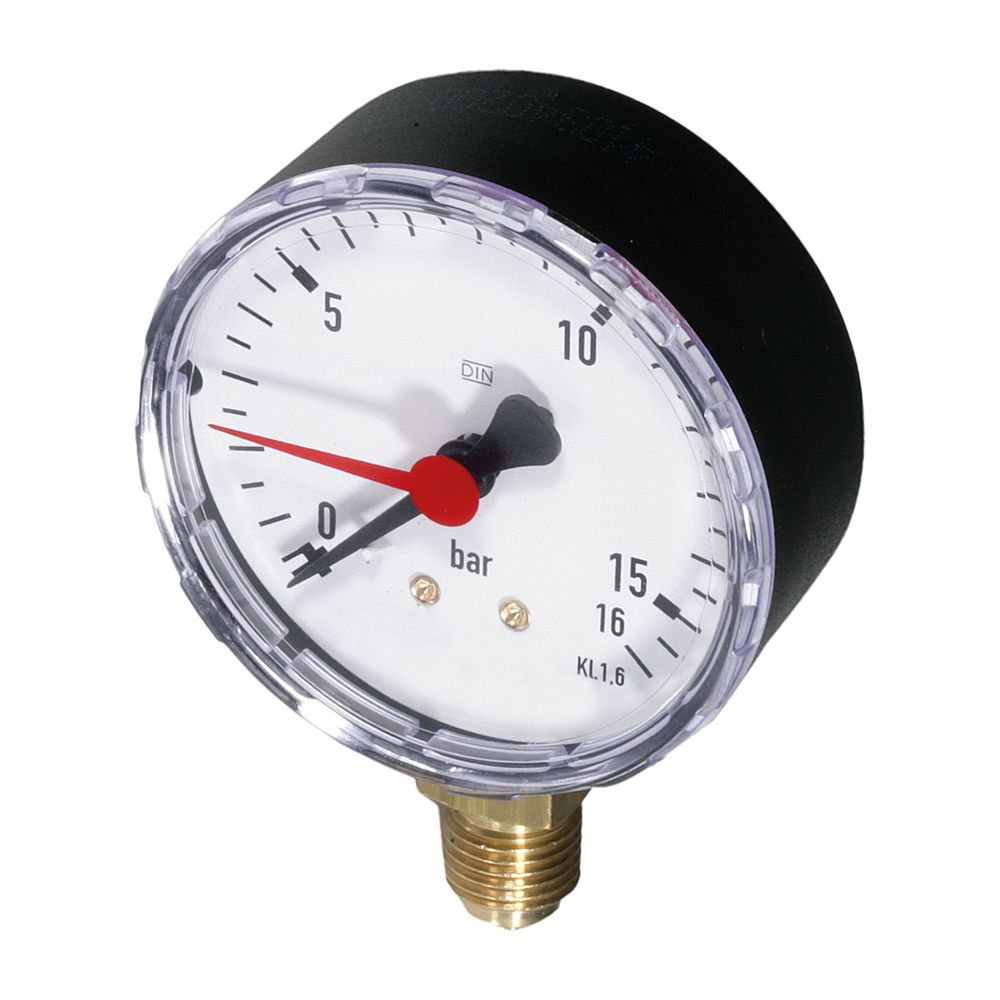

Resideo Manometer M76K, G 1/4", 63mm, unten, 0–16 bar, mit Schleppzeiger

Das Resideo Manometer M76K ist ein präzises Druckmessgerät mit einem Gehäusedurchmesser von 63 mm und einem Messbereich von 0 bis 16 bar. Es ist mit einem G 1/4" Prozessanschluss an der Unterseite ausgestattet und verfügt über einen Schleppzeiger auf einer drehbaren Sichtscheibe. Dieses Manometer eignet sich ideal als Ersatzteil für Wasserarmaturen und ist baugleich mit ehemaligen Honeywell-Modellen.

Wie ist das Resideo Manometer M76K konstruiert?

Das Manometer M76K besitzt ein robustes Gehäuse und eine Fensterscheibe aus Kunststoff, die das Zifferblatt schützt. Der Prozessanschluss besteht aus Messing und verfügt über ein zylindrisches Außengewinde (BSPP) nach ISO 228-1 in der Größe G 1/4". Die Anschlussstelle befindet sich unten, was eine flexible Integration in bestehende Anlagen ermöglicht. Die Teilung des Messbereichs reicht von 0 bis 16 bar, dargestellt in bar und psi, und die Genauigkeitsklasse beträgt 1,6 % gemäß EN-Norm.

Welche Funktionen bietet der Schleppzeiger?

Der integrierte Schleppzeiger ermöglicht das Festhalten des maximal erreichten Druckwerts, was die Überwachung von Druckspitzen erleichtert. Die drehbare Sichtscheibe erlaubt eine flexible Ablesung aus verschiedenen Blickwinkeln und vereinfacht die Handhabung im Einsatz. Dies unterstützt die Diagnose und Wartung von Anlagen, indem temporäre Druckspitzen sichtbar gemacht werden.

Für welche Anwendungen ist das Manometer geeignet?

Das Resideo Manometer M76K ist als Ersatzteil für Wasserarmaturen konzipiert und kann in verschiedenen wasserführenden Systemen eingesetzt werden, die eine präzise Druckmessung im Bereich von 0 bis 16 bar erfordern. Die Kompatibilität mit früheren Honeywell-Modellen erhöht die Einsatzmöglichkeiten in bestehenden Anlagen.

Technische Daten

• Gehäusedurchmesser: 63 mm
• Messbereich: 0 - 16 bar
• Anschlussgröße: G 1/4 Zoll
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschlussstelle: unten
• Werkstoff Gehäuse: Kunststoff
• Werkstoff Prozessanschluss: Messing
• Werkstoff Fensterscheibe: Kunststoff
• Genauigkeitsklasse nach EN: 1,6 %
• Montage Manometer: direkt

Das Resideo Manometer M76K bietet eine zuverlässige und präzise Druckmessung für Wasserarmaturen. Mit seinem Messbereich von 0 bis 16 bar, dem 63 mm Gehäusedurchmesser und der praktischen Schleppzeigerfunktion ermöglicht es eine einfache und flexible Überwachung des Systemdrucks. Die robuste Bauweise aus Kunststoff und Messing sowie die Genauigkeitsklasse von 1,6 % nach EN stellen eine langlebige und exakte Funktion sicher und machen es zu einer idealen Wahl für die Wartung und Instandhaltung von Anlagen.
