Beschreibung
Resideo Anschlussverschraubung O-F, AG-Tülle R 3/4" x G 1", flach dichtend, Typ F2
Die Resideo Anschlussverschraubung O-F vom Typ F2 ist eine dreiteilige, flach dichtende Außengewindetülle aus Messing. Sie dient als wichtiges Ersatzteil für Regelsysteme und ermöglicht eine zuverlässige Verbindung mit einem Rohranschluss R 3/4 und einem Ventilanschluss G 1. Die Verschraubung ist für einen maximalen Arbeitsdruck von 25 bar bei 20 °C und Mediumtemperaturen von 2 bis 130 °C ausgelegt.
Wie ist die Resideo Anschlussverschraubung aufgebaut?

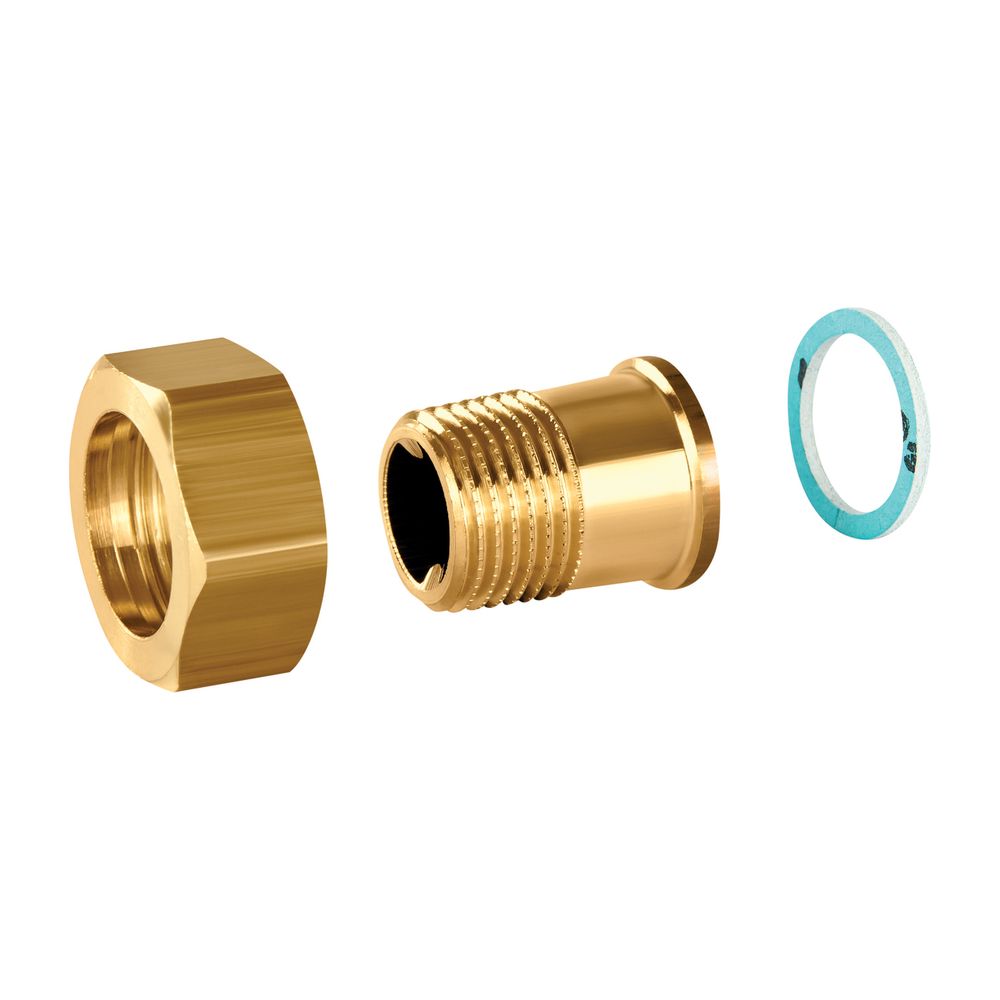

Die Anschlussverschraubung ist als dreiteilige Einheit konzipiert. Sie setzt sich aus einer robusten Überwurfmutter, einer präzisen Außengewindetülle und einer zuverlässigen Dichtung zusammen. Die gerade Form ermöglicht eine einfache und direkte Installation. Beide Anschlussseiten sind aus hochwertigem Messing der Werkstoffgüte CuZn39Pb3 (CW614N) gefertigt, deren Oberflächen unbehandelt sind.
Welche Anschlussmöglichkeiten bietet die Verschraubung?
Die Verschraubung verfügt über ein zylindrisches Innengewinde (BSPP) als Anschluss 1 mit einem Rohranschluss R 3/4 Zoll (DN 20). Anschluss 2 ist ein konisches Außengewinde (BSPT-R) nach ISO 7-1 / EN 10226-1 mit einer Ventilanschlussgröße von G 1 Zoll (DN 20). Die Dichtung ist flach dichtend ausgeführt und besteht aus Nitrilkautschuk (NBR), was eine sichere Abdichtung bei der Verbindung sicherstellt. Die Schlüsselweite beträgt 37 mm.
Für welche Betriebsbedingungen ist die Anschlussverschraubung geeignet?
Die Resideo Anschlussverschraubung ist für einen maximalen Arbeitsdruck von 25 bar bei einer Temperatur von 20 °C ausgelegt. Im Dauerbetrieb kann sie in einem Mediumtemperaturbereich von 2 °C bis 130 °C eingesetzt werden. Diese Spezifikationen machen sie zu einer robusten Komponente für verschiedene Heizungs- und Regelungssysteme.
Technische Daten
- Typ: O-F2
- Ausführung: 3-teilig
- Form: gerade
- Schlüsselweite: 37 mm
- Anschluss 1: Innengewinde zylindrisch (BSPP) R 3/4 Zoll (DN 20)
- Anschluss 2: Außengewinde konisch (BSPT-R) G 1 Zoll (DN 20)
- Werkstoff: Messing (CuZn39Pb3, CW614N)
- Material Dichtung: Nitrilkautschuk NBR
- Max. Arbeitsdruck bei 20 °C: 25 bar
- Mediumtemperatur (Dauerbetrieb): 2 bis 130 °C
Die Resideo Anschlussverschraubung O-F ist eine technisch präzise gefertigte Verbindungslösung aus Messing mit flach dichtender Dichtung, die speziell als Ersatzteil für Regelsysteme konzipiert wurde. Mit ihrer hohen Druckbeständigkeit von bis zu 25 bar und der Eignung für Mediumtemperaturen von 2 bis 130 °C bietet sie eine zuverlässige und langlebige Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Produktgruppe | Ersatzteile Regelsysteme |
| Hersteller-Artikelnummer | ASV-CS-20-O-F2 |
| Hersteller | Resideo |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | RESIDEO-ASV-CS-20-O-F2 |
| Ausführung | 3-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 5059087011886 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,13 kg |
| Hauptfarbe Fitting | Messing |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Dichtung | Nitrilkautschuk NBR |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 2 - 130 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Schlüsselweite | 37 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Zertifiziert nach NF 545 | nein |
