Beschreibung

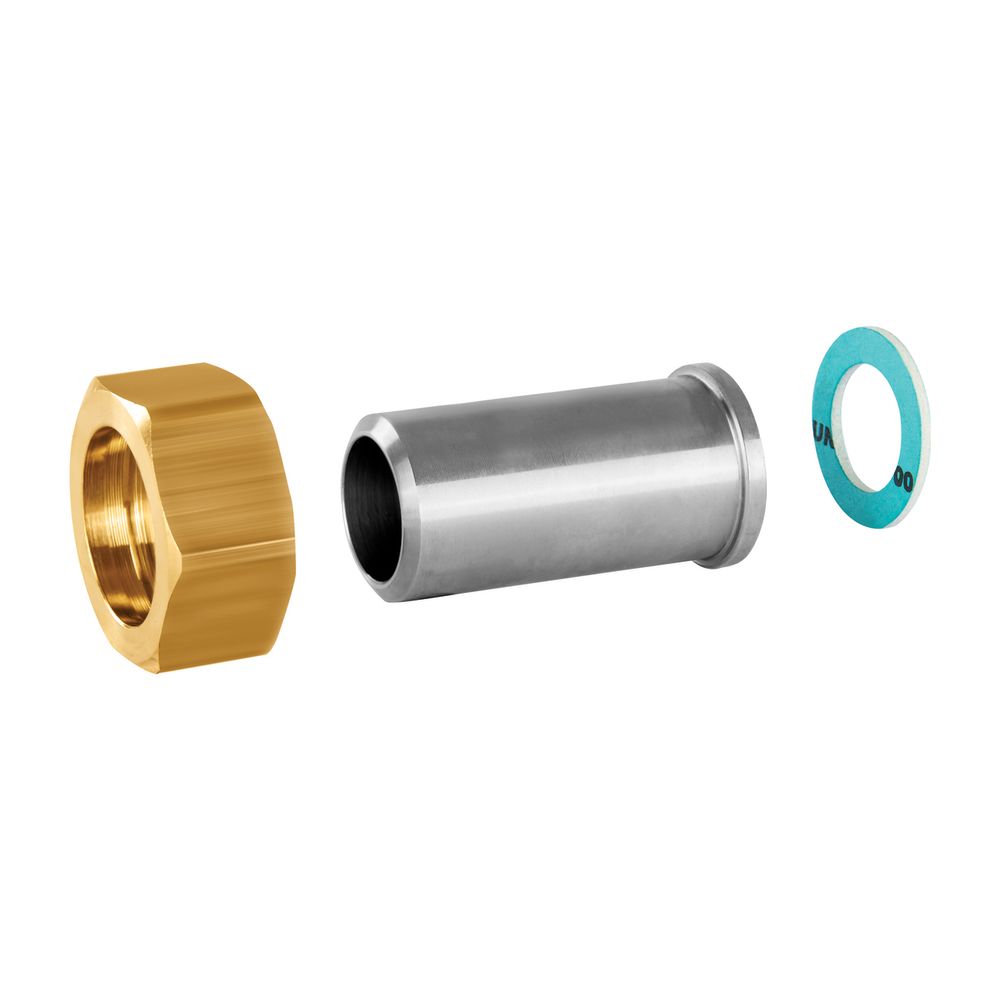

Resideo Anschlussverschraubung W-F2, Schweißtülle 32mm, G 1 1/2", flach dichtend
Die Resideo Anschlussverschraubung W-F2 ist ein gerades, dreiteiliges Ersatzteil, das speziell für die sichere Verbindung von Komponenten in Regelsystemen entwickelt wurde. Sie verfügt über eine Schweißtülle mit 32 mm Rohranschluss und einen flach dichtenden Ventilanschluss der Größe G 1 1/2. Die Verschraubung besteht aus einer Überwurfmutter, einer Schweißtülle und einer Dichtung.
Wie ist die Anschlussverschraubung konstruiert und welche Materialien werden verwendet?
Die Resideo Anschlussverschraubung W-F2 ist in gerader Form und als dreiteilige Ausführung konzipiert. Sie setzt sich aus einer Überwurfmutter, einer Schweißtülle und einer Dichtung zusammen. Der erste Anschluss, ein zylindrisches Innengewinde (BSPP), ist aus Messing gefertigt, genauer aus dem Werkstoff CuZn39Pb3 (CW617N). Die Schweißtülle, die den zweiten Anschluss bildet, besteht aus Stahl. Beide Anschlussseiten sind unbehandelt und verfügen über keinen zusätzlichen Oberflächenschutz. Die Dichtung, die für eine zuverlässige Abdichtung sorgt, ist aus Nitrilkautschuk (NBR) gefertigt.
Welche Anschlüsse und Dichtungsart sind bei der Verschraubung vorhanden?
Die Verschraubung verfügt über einen flach dichtenden Ventilanschluss mit der Größe G 1 1/2. Der Rohranschluss ist als Schweißtülle mit einem Durchmesser von 32 mm ausgeführt. Die Schlüsselweite der Überwurfmutter beträgt 52. Diese Kombination ermöglicht eine sichere und dichte Verbindung in den vorgesehenen Anwendungen.
Für welche Betriebsbedingungen ist die Anschlussverschraubung geeignet?
Die Resideo Anschlussverschraubung ist für einen maximalen Arbeitsdruck von 25 bei einer Temperatur von 20 °C ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 und 130. Die Verschraubung ist nicht reduzierend, exzentrisch oder mit zusätzlichen Funktionen wie einem Entleerungsventil, Entlüfter oder Stoßnocken ausgestattet. Sie ist nicht systemgebunden und besitzt keine speziellen Prüf- oder Zertifizierungsnachweise.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Schlüsselweite: 52
- Anschluss 1: Innengewinde zylindrisch (BSPP), G 1 1/2
- Anschluss 2: Schweißanschluss, 32 mm
- Werkstoff Anschluss 1: Messing (CuZn39Pb3, CW617N)
- Werkstoff Anschluss 2: Stahl
- Dichtungsmaterial: Nitrilkautschuk (NBR)
- Max. Arbeitsdruck bei 20 °C: 25
- Mediumtemperatur (Dauerbetrieb): 2 - 130
Die Resideo Anschlussverschraubung W-F2 bietet als dreiteiliges Ersatzteil eine robuste und präzise Verbindungslösung für Rohrleitungen. Mit ihrer geraden Form, den Anschlüssen G 1 1/2 und 32 mm Schweißtülle sowie der Fertigung aus Messing und Stahl in Kombination mit einer NBR-Dichtung ist sie für den Einsatz bei Drücken bis 25 und Temperaturen von 2 bis 130 geeignet. Sie trägt zum Werterhalt von Regelsystemen bei, indem sie einen passgenauen Ersatz von Verschleißteilen ermöglicht.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Produktgruppe | Ersatzteile Regelsysteme |
| Hersteller-Artikelnummer | ASV-CS-32-W-F2 |
| Hersteller | Resideo |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Schweißanschluss |
| Artikelnummer | RESIDEO-ASV-CS-32-W-F2 |
| Ausführung | 3-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 5059087011930 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,45 kg |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Dichtung | Nitrilkautschuk NBR |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 2 - 130 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 1 1/4 Zoll (32) |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Schlüsselweite | 52 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW617N) |
| Zertifiziert nach NF 545 | nein |
