Resideo Anschlussverschraubung S-F, Löttülle 12mm, G 1/2", flach dichtend

Die Resideo Anschlussverschraubung S-F mit Löttülle 12 mm und flach dichtendem G 1/2 Zoll Anschluss ist ein essenzielles Ersatzteil für Regelsysteme. Sie ist für einen Rohranschluss von 12 mm ausgelegt und besteht aus einer Überwurfmutter, einer Löttülle und einer Dichtung.

Wie ist die Anschlussverschraubung aufgebaut?

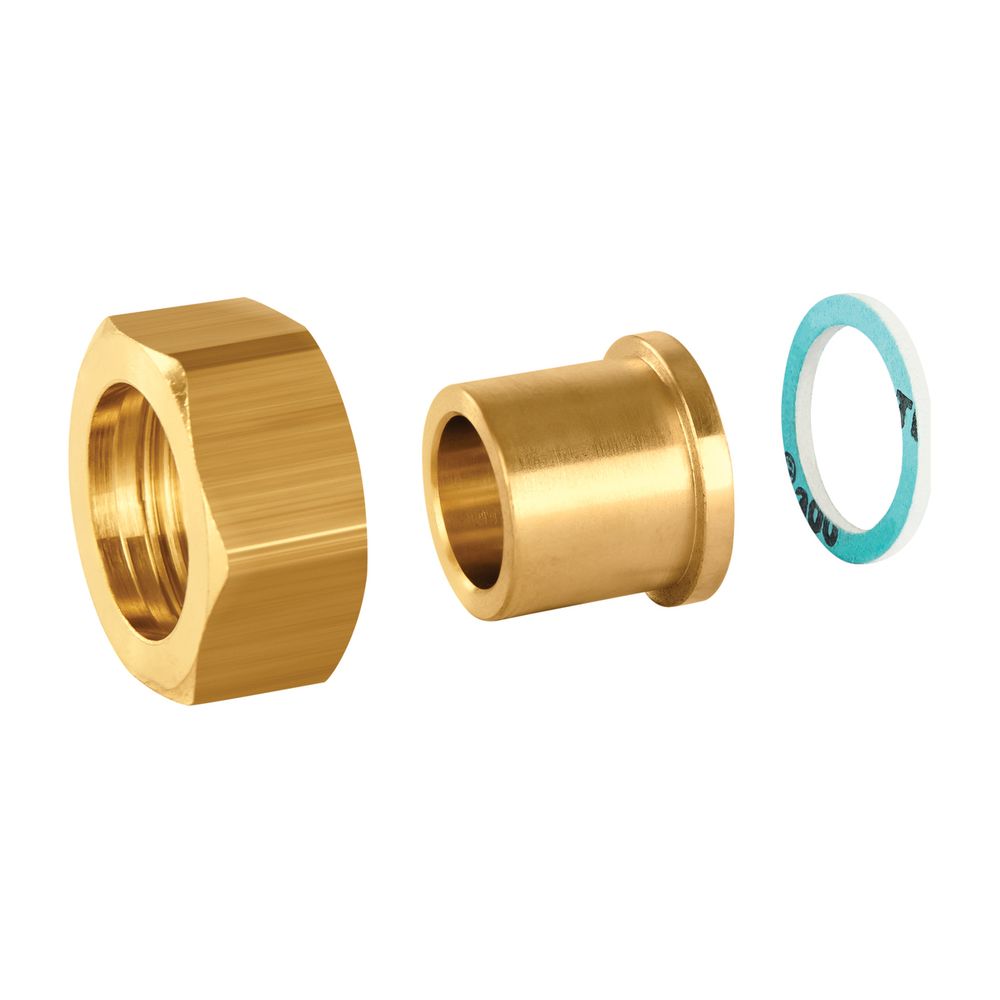

Die Anschlussverschraubung besteht aus drei Teilen: einer Überwurfmutter, einer Löttülle und einer Dichtung. Alle Komponenten sind aus Messing gefertigt, genauer aus der Werkstoffgüte CuZn39Pb3 (CW614N). Die Löttülle dient als Rohranschluss mit einem Durchmesser von 12 mm, während der Ventilanschluss flach dichtend mit der Größe G 1/2 ausgeführt ist. Die Oberfläche der Anschlüsse ist unbehandelt, was eine flexible Verwendung in verschiedenen Installationssituationen ermöglicht.

Für welche Anwendungen ist die Anschlussverschraubung geeignet?

Diese Anschlussverschraubung ist als Ersatzteil für Regelsysteme vorgesehen und eignet sich für den Einsatz in Heizungs- und Sanitärinstallationen, bei denen eine flach dichtende Verbindung mit einer Löttülle erforderlich ist. Die gerade Form und die robuste Materialwahl ermöglichen eine langlebige und zuverlässige Verbindung zwischen Rohr und Ventil. Ein spezifischer Verwendungshinweis ist in den bereitgestellten Daten nicht enthalten.

Welche technischen Eigenschaften zeichnen die Anschlussverschraubung aus?

Die Verschraubung ist für einen maximalen Arbeitsdruck von 25 bei 20 °C ausgelegt und kann Mediumtemperaturen von 2 bis 120 dauerhaft standhalten. Die Schlüsselweite beträgt 24, was eine einfache Montage mit gängigen Werkzeugen ermöglicht. Die Dichtung aus Nitrilkautschuk (NBR) sorgt für eine zuverlässige Abdichtung der Verbindung. Die Ausführung ist gerade, nicht exzentrisch, und die Anschlüsse sind unbehandelt, was eine flexible Anpassung an verschiedene Installationsbedingungen erlaubt. Der Nenndurchmesser der Anschlüsse beträgt jeweils 1/2 Zoll (15).

Technische Daten

• Rohranschluss: 12 mm
• Ventilanschlussgröße: G 1/2
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 24
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Lötmuffe
• Werkstoff: Messing (CuZn39Pb3, CW614N)
• Material Dichtung: Nitrilkautschuk NBR
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 2 - 120

Die Resideo Anschlussverschraubung S-F mit der Hersteller-Artikelnummer ASV-CS-15-S-F bietet eine robuste und zuverlässige Verbindungslösung für Regelsysteme. Mit ihrer hochwertigen Messingausführung, der NBR-Dichtung und der Eignung für Drücke bis 25 sowie Temperaturen von 2 bis 120, erfüllt sie die Anforderungen an langlebige und sichere Installationen in Heizungs- und Sanitäranwendungen.
