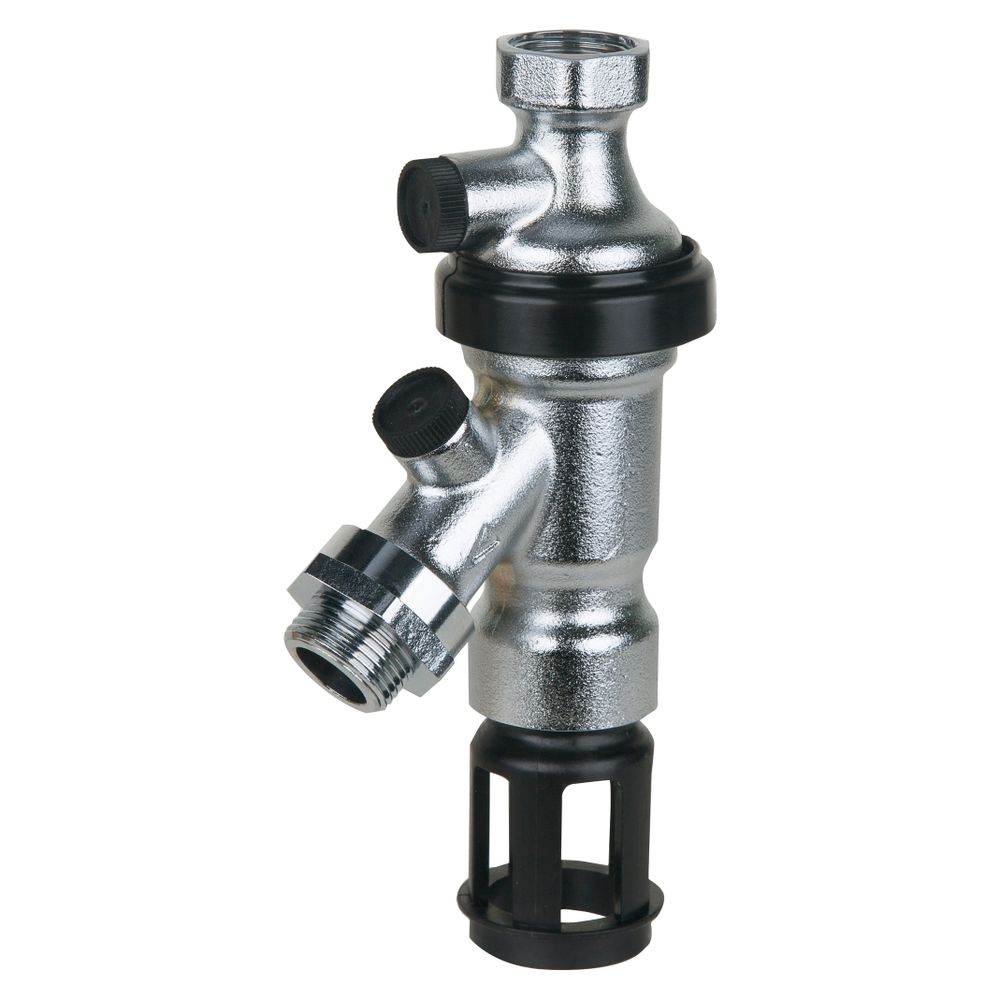

Resideo Systemtrenner BA295D, bleifrei, verchromt, G 3/4"

Der Resideo Systemtrenner BA295D ist ein bleifreies, verchromtes Sicherungsventil mit G 3/4" Anschluss. Er schützt Trinkwassersysteme zuverlässig vor Rückdrücken, Rückfließen und Rücksaugen und ist für den Einsatz an Auslaufventilen im Haushalt, Garten sowie bei Veranstaltungen, in der Landwirtschaft und im Gartenbau geeignet. Dieser Systemtrenner schützt das Trinkwassernetz vor Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 und stellt so einen hohen Schutz des Trinkwassers sicher.

Wie schützt der Systemtrenner BA295D das Trinkwassersystem?

Der Systemtrenner BA295D verhindert zuverlässig das Eindringen von verunreinigtem Wasser in das Trinkwassernetz durch Rückdrücken, Rückfließen oder Rücksaugen. Er ist für Flüssigkeiten bis einschließlich der Flüssigkeitskategorie 4 gemäß DIN EN 1717 ausgelegt. Damit eignet er sich besonders für den Schutz an Wasserentnahmestellen, die mit potenziell verunreinigtem Wasser in Kontakt kommen können, wie beispielsweise bei Gartenanlagen, Volksfesten oder landwirtschaftlichen Betrieben.

Welche technischen Merkmale zeichnen den BA295D aus?

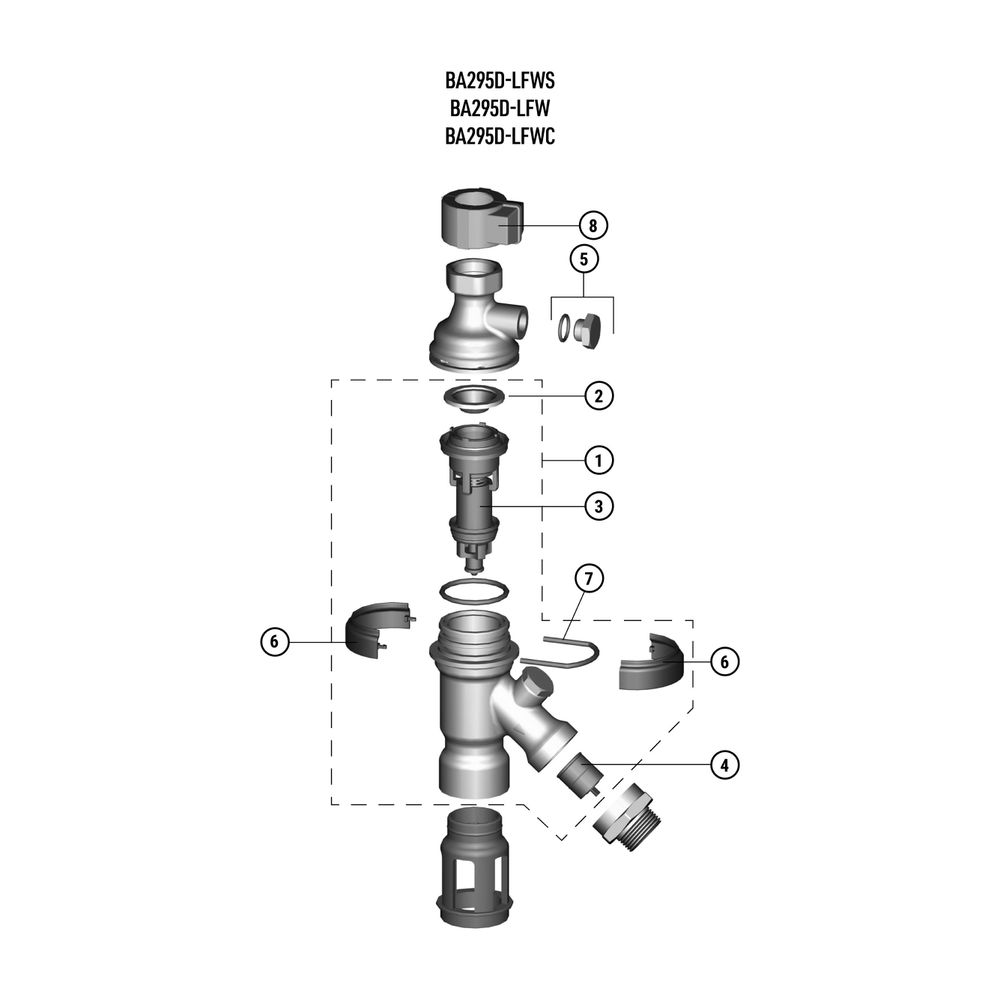

Das Gehäuse des Systemtrenners besteht aus bleifreiem Messing und ist verchromt, was eine hohe Korrosionsbeständigkeit ermöglicht. Der BA295D verfügt über einen integrierten Schmutzfänger auf der Eingangsseite sowie einen kombinierten Rückflussverhinderer und ein Ablassventil in einem Kartuscheneinsatz. Das Gerät arbeitet totraumfrei, wodurch im bestimmungsgemäßen Betrieb keine Stagnation entsteht. Zudem sorgt das High-Speed-Konzept für eine schnelle und einfache Montage oder Nachrüstung. Ein integrierter Druckminderer bei der WD- und WDC-Version stellt einen konstanten Ausgangsdruck sicher. Das drehbare Gehäuse ermöglicht eine flexible Anschlussposition, wodurch Biegungen am angeschlossenen Schlauch vermieden werden. Alle Materialien entsprechen den KTW-Richtlinien und das Gerät ist von TÜV LGA als geräuscharm zugelassen (Gruppe 2).

Wie gestaltet sich die Instandhaltung des Resideo Systemtrenners?

Die Instandhaltung des Systemtrenners ist durch eine Austauscheinheit schnell durchführbar. Alle BA-Funktionsteile sind in einem Gehäuse zusammengefasst, was Austausch und Wartung ohne zeitaufwändige Funktionskontrolle ermöglicht. Schmutzfänger und Druckminderereinsatz sind zudem ohne Systementleerung austauschbar.

Welche Leistungswerte und Betriebsbedingungen gelten für den BA295D?

Der Systemtrenner ist für einen Nenndruck von PN 10 ausgelegt und kann bei einer maximalen Mediumtemperatur von 65 °C betrieben werden. Der Kvs-Wert beträgt 2,8, was auf eine hohe Durchflussleistung bei einem geringen Druckabfall von 1 bar bei Nenndurchfluss hinweist. Der Ansprechdruck liegt bei 0,14 bar, und der maximale Vordruck beträgt 10 bar. Der Nenndurchmesser des Anschlusses 1 beträgt 3/4 Zoll (DN 20) als Innengewinde und der Nenndurchmesser des Anschlusses 2 beträgt 1 Zoll (DN 25) als Außengewinde. Die empfohlene Einbaulage ist vertikal, mit dem Ablassventil nach unten.

Technische Daten

• Werkstoff des Gehäuses: Messing, bleifrei
• Oberflächenschutz: Verchromt
• Anschluss 1: Innengewinde 3/4 Zoll (DN 20)
• Anschluss 2: Außengewinde 1 Zoll (DN 25)
• Nenndruck: PN 10
• Max. Mediumtemperatur: 65 °C
• Kvs-Wert: 2,8
• Flüssigkeitskategorie (DIN EN 1717): 4
• Druckabfall bei Nenndurchfluss: 1 bar
• Einbaulage: vertikal, Ablassventil nach unten

Der Resideo Systemtrenner BA295D bietet einen zuverlässigen Schutz für Trinkwassersysteme. Mit seinem Gehäuse aus bleifreiem Messing, der Eignung für Flüssigkeitskategorie 4 nach DIN EN 1717 und einer maximalen Mediumtemperatur von 65 °C stellt er eine effiziente Lösung dar. Die hohe Durchflussleistung mit einem Kvs-Wert von 2,8 und der Nenndruck von PN 10 unterstreichen seine Leistungsfähigkeit.
